2006年4月12日以降に入荷したロット分につきまして、XCLIO6020シリーズに
25cmファン用にファンコントローラーが搭載されています。
こちらに正しい接続方法とご使用上のご注意を記載させていただきます。
(画像はXCLIO 6020ケースとなっております。)
接続方法
| １． |

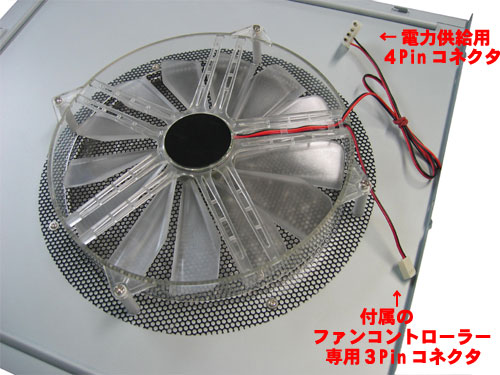

サイドパネルの25cmファンには2種類のケーブルが出ています。
４Pinタイプのコネクタが電力供給用となり
3Pinタイプのコネクタは製品付属のファンコントローラー専用になります。 |
| 2． |

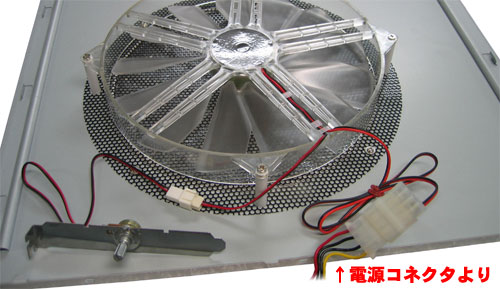

接続すると下の画像のようになります。
(画像でファンコントローラーを拡張スロットからはずしていますが、
必要でない限りは、はずさず接続して頂いて問題ございません。) |
| ご注意 |
ファンを回転させる為には、必ず製品付属のファンコントローラーの接続と
電源コネクタより電力を供給して頂かないとファンは回転しません。 |
|
