RANAケース　電源ユニットの取付け注意　サポート情報

本製品の電源ユニットの取付けにおいて、

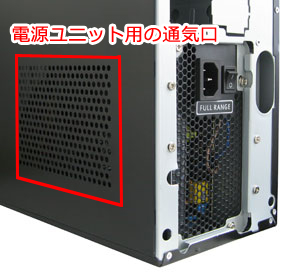

電源の向きがどちらでもできる設計となっております。しかし、サイドパネルに電源用の通気口があるため、電源の取付けに推奨される向きがございます。

※本製品に取り付ける電源が
　底面ファン搭載型でない場合は
　この限りではございません。

下の画像は取り付け例となりますが、推奨向きとしては画像のようになります。
左側はケース内吸気となるため、ケース内次第で電源部に熱がこもりやすい状況になります。
右側はサイドパネルの通気口を利用し、外気より吸気する向きとなるため、電源部に熱が持ちにくく
取付け向きとして推奨となります。

この電源の向きについては、
電源部を固定する金具の向きにより、
決まります。
この固定具は出荷時の段階で
取り付け済みとなります。

電源を取り付け時に電源固定のネジ位置が
例１の青丸のような配置の場合は
お手数をお掛けしますが、赤枠のネジを外して付け替えてください。

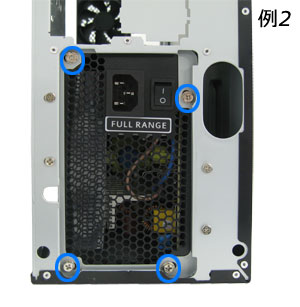

例２のようなネジ配置になっていれば問題はありません。
