IFX-14のインストールはメインの巨大なクーラーとマザーボード裏側のバックプレート部分より取り付ける
補助冷却用クーラーの取り付けとなります。
CPUクーラー本体の大きさのため、ソケット周り物理的な干渉はもちろんのことですが
その大きさゆえに、ケース内に収納できない場合がございます。
または補助冷却クーラーの物理的な干渉によりマザーボードへ取り付けができない場合がございます。
下記はケース内に収納できない場合の例をまとめてみましたので
本製品をお求めの際は、下記例をご参考いただければと思います。
| |
補助クーラーを取り付けケースに入れたときに 補助クーラー部分の
スペースが確保されていなければなりません。

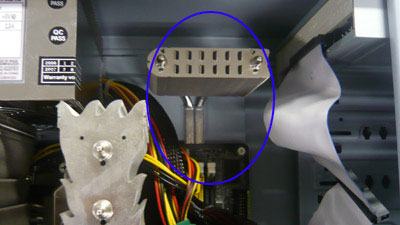

下の画像の場合は電源（もしくはケーブル）やドライブの大きさによっては
物理干渉してしまう場合がございます。
|
| |
一般的なミドルタワーケース（例：SCY-0311SE）の場合においては
補助クーラーが上に飛び出た形になります。

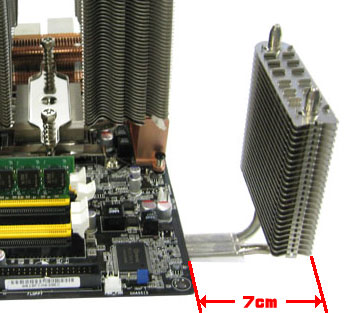

飛び出る部分は7cmとなり、この長さを確保できるケースが必要となります。
|
| |

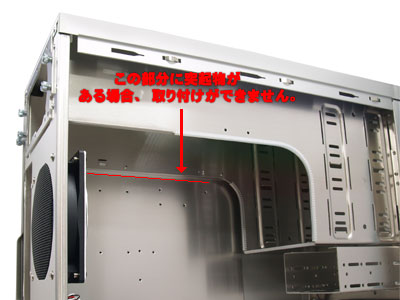

また、上記の干渉問題以外にケース内に下の画像のような
電源を支えるため、もしくはケースの支柱となるものがある場合、物理干渉してしまい
取り付けられないことがございます。
|
| |
一方、CPUクーラー本体は弊社オリジナルモデルと比べ、一回り以上大きい製品となります。
その大きさのため、サイドパネルを閉めることができなくなることがございます。

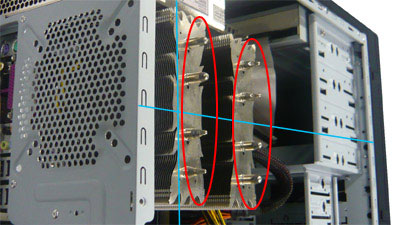

弊社で検証した際、赤丸のヒートパイプの突起部分がサイドパネルやダクト/ファンに
ぶつかってしまうことがいくつか確認されました。
|
下記は弊社で現行販売しているPCケースで取り付けが可能か検証した表となります。
PCの構成によって、取り付けられない場合もございますので、
目安程度にご参考ください。
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ファンを取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ファンを取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ダクトの取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ダクトの取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ダクトの取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ファンを取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ファンを取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ファンを取り外しが必要 |
|
|
| |
|
HR-10（※1）を取り外せば取り付け可能/サイドパネルの
ファンを取り外しが必要 |
|
|
| |
|
| 電源ファンのガイドが外に出ているタイプだと取り付け不可 |
|
|
※1 HR-10とはIFX-14の補助クーラーの名称です。本製品は弊社での取り扱いは現在はございません。 |
