本内容についてのサポート対応を終了とします。
2010/5/14弊社入庫分(ブラックシャーシ)より仕様が変更され
スロットストッパーを使う固定方式から、ネジ止め方式に変わったため
本案内は対象外となります。
このたび発売したGUNTER-BKにおいて、拡張スロットの固定をワンタッチで取り付ける
スロットストッパーが欠品している製品が一部ございました。
※本製品のスロットストッパーがついてない場合でも、インチネジをご使用いただいて
VGAカードなどの取り付けは可能です。
すでにご購入いただき、欠品されてたユーザー様にはご迷惑おかけいたしますが、
下記の要項でメールをお送りくださいますようお願いいたします。
現在メーカーへスロットストッパーの部材を調達しているため、到着次第で順次にご対応させていただきます
【対象製品】 |
GUNTER-BK JAN:4571225044927 |

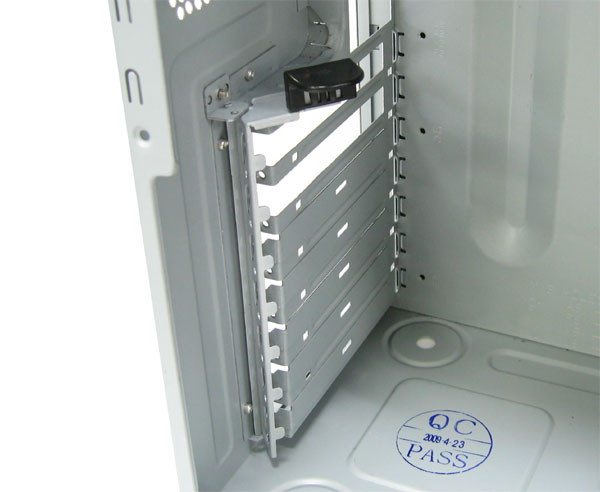

※スロットストッパーの取り付け方※
ストッパーが欠品でない製品であれば、出荷時の段階で取り付けられています。
画像はクリックすると大きな画像をみることができます。

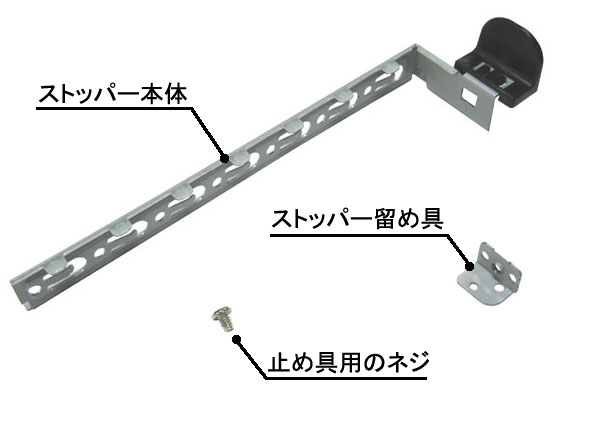

1.

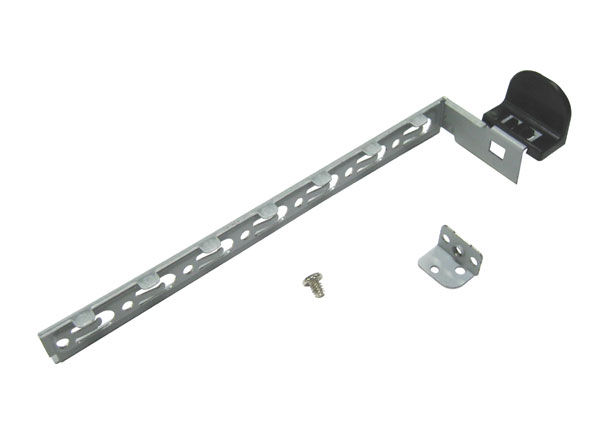

スロットストッパーを取り付けるには
3点が必要となります。
ストッパー本体
ストッパー止め具
ネジ1個
|
![](images/gunter-bk/gunter-bk-stopper3s.jpg) |
|

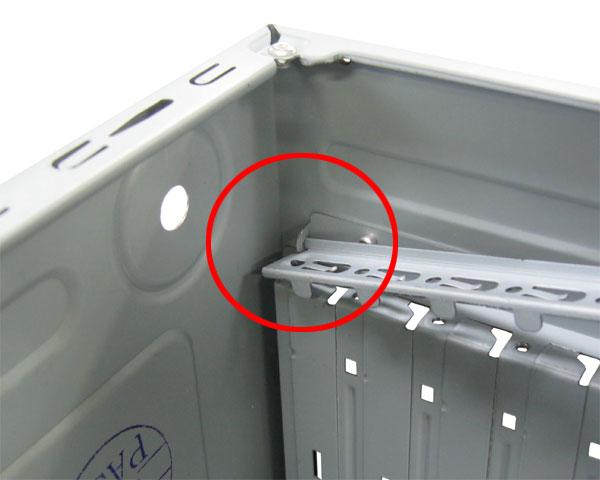

2.
ストッパーを取り付けるには、ストッパー本体を拡張スロットの一番したの段にある
穴に引っ掛けます。 |
![](images/gunter-bk/gunter-bk-stopper6s.jpg) |
|

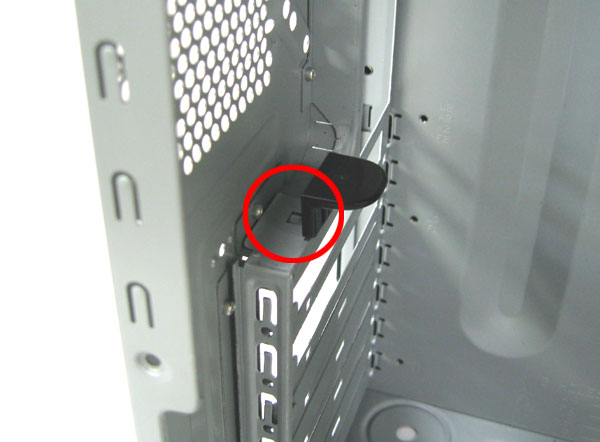

3.
下段部分に引っ掛けていただいたら、反対側となるストッパーの
取っ手部分があるところに引っ掛けていただきます。 |
![](images/gunter-bk/gunter-bk-stopper4s.jpg) |
|

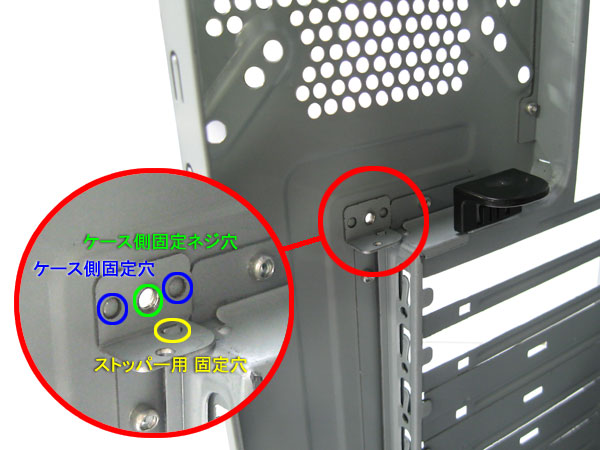

4.
次に止め具を取り付けます。
止め具は以下の3箇所をご確認ください。
黄色の丸部分はストッパー本体に
引っ掛けていただきます
青色の丸部分はケース本体の突起部分に
引っ掛けてください。
緑色の丸は止め具を固定するための
ネジ穴です。 |
![](images/gunter-bk/gunter-bk-stopper5s.jpg) |
|

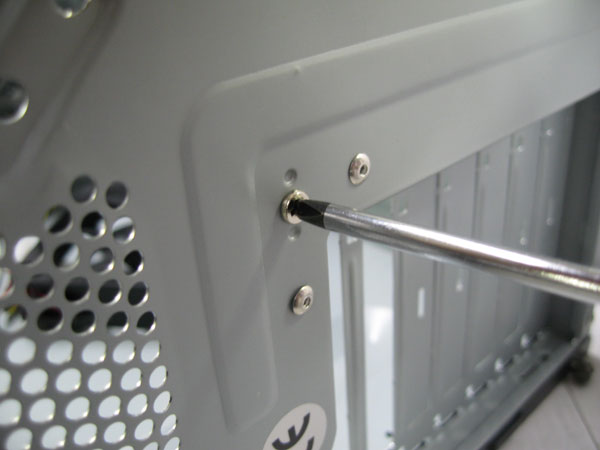

5.
止め具の固定は先ほど作業をしていた
裏側よりネジ止めをします。
取り付けはこれにて完了です。 |
![](images/gunter-bk/gunter-bk-stopper7s.jpg) |
|

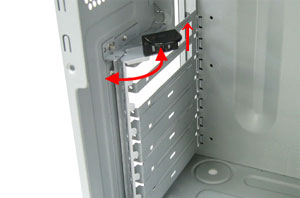

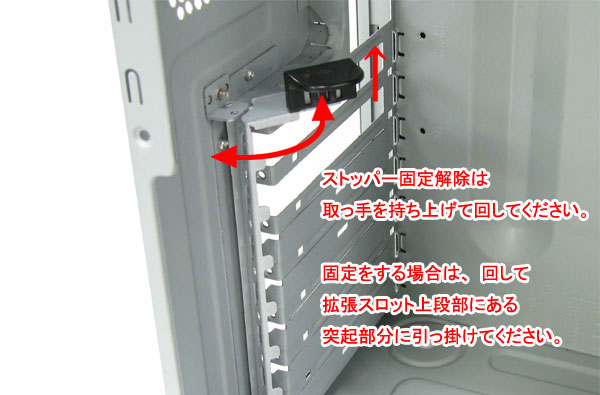

6.
ストッパーの固定を解除する場合は
取っ手部分を持ち上げて、回してください。
固定をする場合は回して、スロット上段の
突起物に引っ掛けてください。
突起物は3番目の説明の箇所になります。 |
![](images/gunter-bk/gunter-bk-stopper8s.jpg) |
|
|
