本ページは剛力プラグインの3pinケーブル（Fan用）の接続方法を説明します。

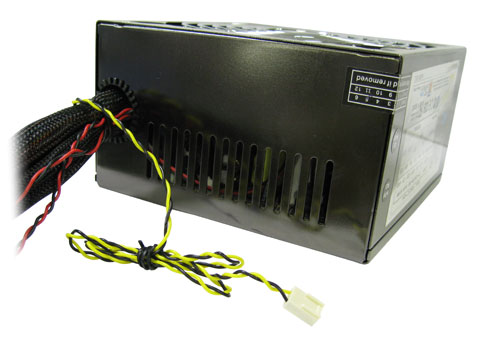

黄色と黒の3pinケーブル
上のの画像の黄色と黒の3pinケーブルは電源内部にある、電源冷却用のFanの
パルスセンサー出力ケーブル（回転数検知）となります。接続の必要性はございませんが
現在の回転数を調べたい場合は、マザーボード上もしくは回転数をモニタリングする機器へ
接続してください。
※パルスセンサーの出力となりますので回転数の調整などはできません。
|

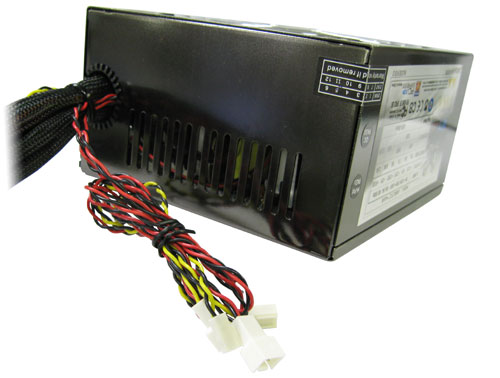

電源本体より赤と黒の3pinケーブル
電源本体より赤と黒のケーブルで伸びているケーブルはケースFan接続用のケーブルとなります。
このコネクタにケースFanを接続することで電源の負荷にあわせて自動でファンの回転数を
調整しています。
こちらのケーブルも接続の必要性はございません。
ケースFanの回転数を自動調整（緩やかにまわしたい）したい場合にご利用ください。
※電源に負荷がかからない限り、接続したFanは緩やかに回るため、CPU、VGA、チップ用などの
個別に冷却するクーラーなどにおいては熱暴走する可能性がございますので接続はお勧めできません。 |
オスコネクタはファンを接続します。ご利用になるFanがペリフェラル4pinの場合は
別途変換ケーブルが必要となります。
※PWMの場合はコネクタの形状が異なるため接続できません。
※電源が低負荷で、回転数の低いFanをご利用の場合、Fanが回転しない場合がございますのでご注意ください。
|
黄色と黒のメスコネクタはパルスセンサー用となりますのでマザーボードもしくは
ファンをモニタリングする機器へ接続してください。 |
|
