Conpane3号/3.1号/3.2号　Fanの電源供給方法、Fanの取付け方　サポート情報

☆Fanの電源の供給方法

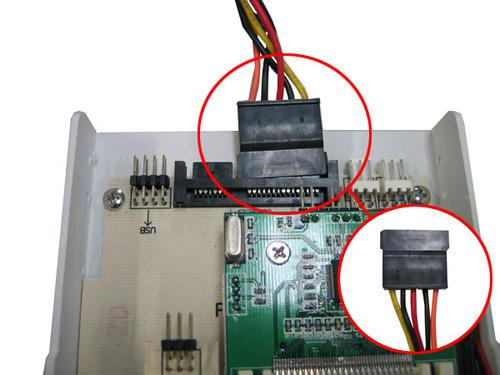

1.	コンパネ3号シリーズに接続いただくFANには電源の供給が必要になります。電源の供給元はパソコンの電源ユニットから供給しますので電源ユニットのS-ATA機器用のコネクタ（写真の黒いコネクタ）を製品本体の内部基板のS-ATA電源用コネクタに差し込んでください。

※一部の電源はS-ATA機器用のコネクタを搭載していない場合があります。
その場合は別途で下記画像のような電源変換ケーブルをご用意ください。

☆Fanの取付け方

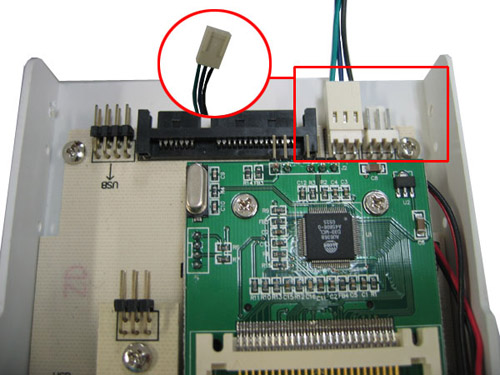

1.	3線になっているメスピンのコネクタはコンパネ3号本体へ接続してくだい。

2.	次に緑と黒の2線のメスピンのコネクタはマザーボードのファンコネクタ（任意の箇所）に接続してください。

3.	最後に付属ケーブルのオスコネクタにファンを接続してください。
