オリジナルクーラーのAMDクリップの取り付け方　サポート情報
(ソケット754/939/940/AM2/AM2+/AM3)


本内容は弊社オリジナルクーラーで採用している
VTMS以外の固定方法となるクリップの
取り付け方となります。

対象製品
鎌アングル　忍者弐　OROCHI　Zipang
Ninja mini　鎌クロス　刀2　NINJA COPPER

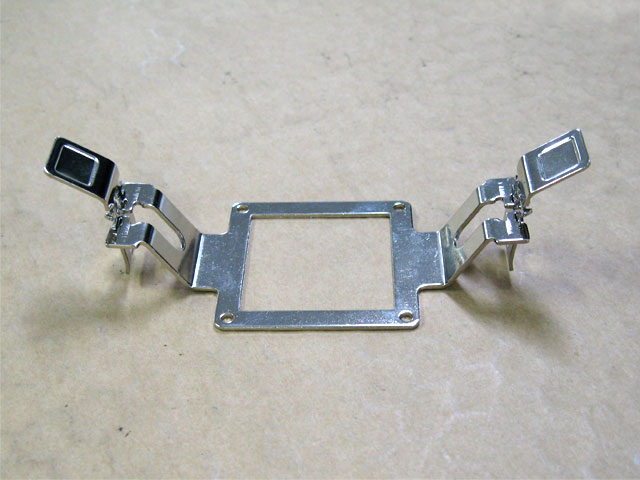

右の画像は
ソケット754/939/940/AM2/AM2＋となる
AMD CPU向けのクリップです。

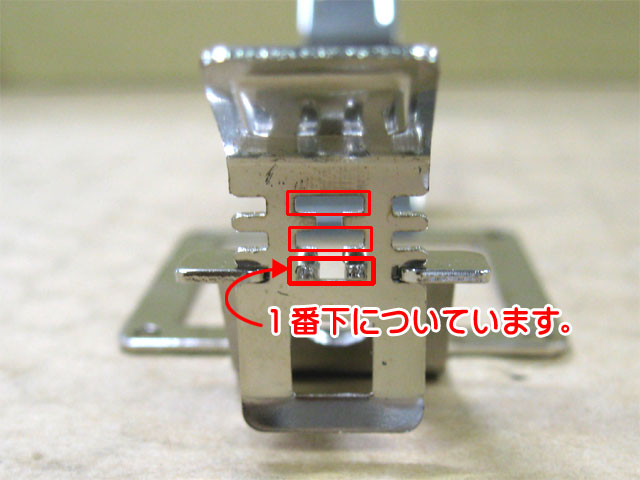

まずは、クリップのスライド位置をご確認ください。

スライド位置は上、中、下の3段となり、
両面ともに下段に取り付けられていることを
ご確認ください。



クリップの取り付けとなります。

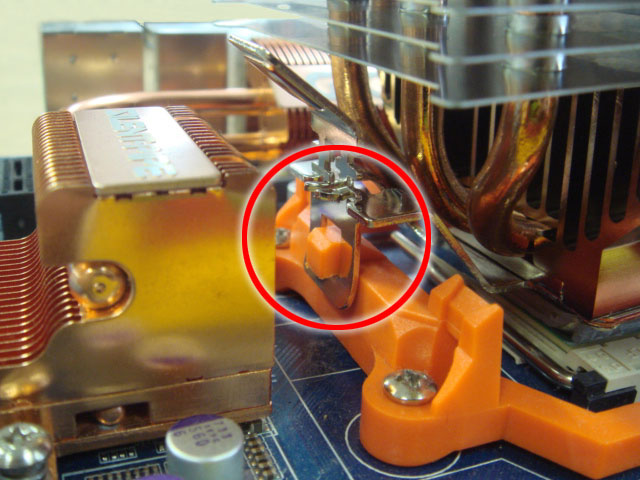

まずはクリップ片側のフックをAM2リテンション側に
引っ掛けます。

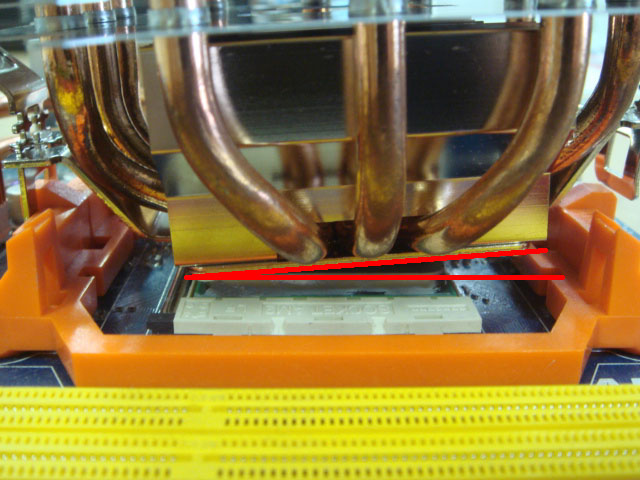

片側を引っ掛けた状態になると、CPUと
ヒートシンクの設置面が若干浮き上がった状態と
なります。

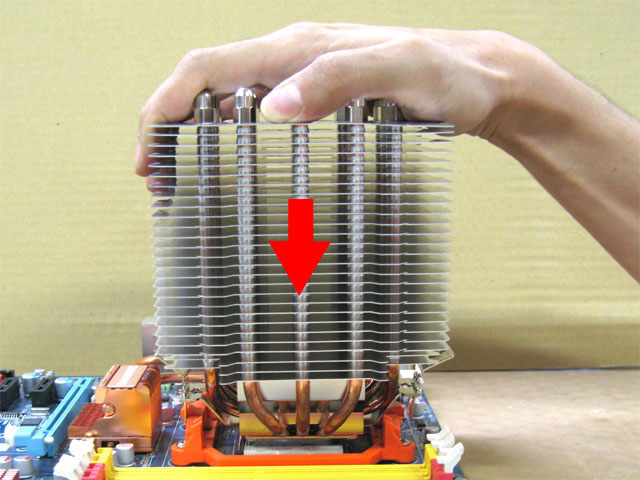

このままでは固定できませんので、ヒートシンクを上から押さえつけて、CPUとヒートシンクが密着するようにします。




先ほどのヒートシンクを上から押さえつけた状態で
もう一方のクリップを引っ掛けます。

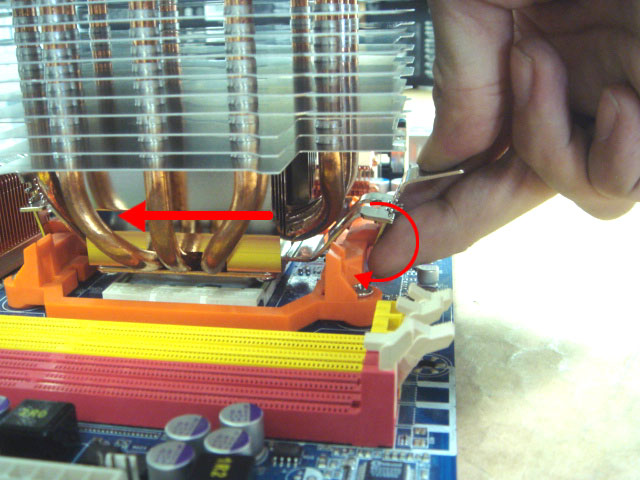

矢印の方向へ設置状態を向けながら、もう片側の
クリップを引っ掛ければ完了です。


　
