ACB-TYPE3 スイッチとLEDの取付け方法　サポート情報

本ページではアクリルベンチ台の
ACB-TYPE3で使用される
スイッチとLEDの取り付け方法の
解説となります。

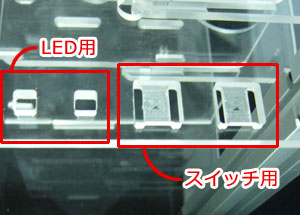

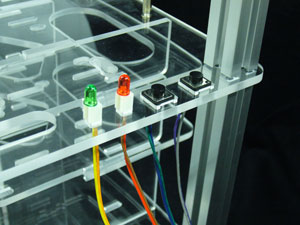

取付けの位置は右記の画像のように
２箇所の穴がある溝がスイッチ用となり、
１箇所の穴のみがLEDようになります。

スイッチ部分の取付け方法

スイッチの取り付け方法は

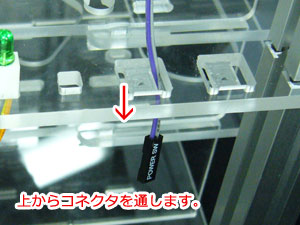

どちらか一方の穴にコネクタ側から
通します。

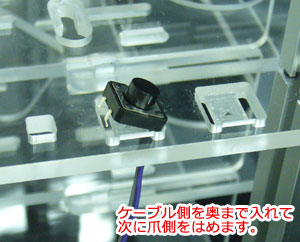

スイッチ部分が溝に入ったところで
ケーブル側を先に溝にはめてください。
次にツメ部分をはめてください。

※ツメ部分を先に入れてしまうと
ケーブル部分が擦れてしまい、断線の恐れがあるのでご注意ください。

LEDの取付け方法

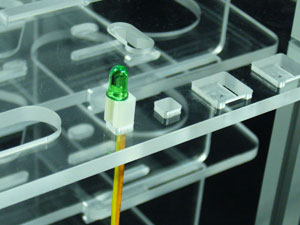

LEDも同様にコネクタ側から通します。

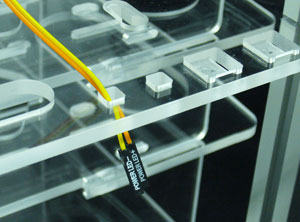

そのまま、LEDのところにはめ込んで、
作業完了になります。

※フックの針金は、はめ込んだ
LEDの脱落防止用なので、
そのまま差し込んで問題はありません。
※向きの指定は特にございません。
