MIGUEL「ミゲル」

高冷却ATXミドルタワーケース、USB3.0対応、12cmファン6個搭載、
2.5インチ専用ベイ6本搭載、電源無し、ブラック

製品画像
仕様概略 この製品は販売終了しました。
  • 型番・JAN
    MIGUEL　JAN:4571225049854

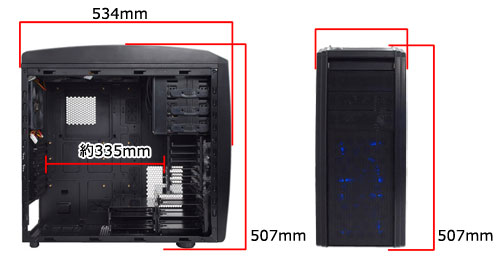

  • 外形寸法・・・図示
    幅208 x 高さ507 x 奥行534mm
    拡張カード用奥行約33.5cm
  • 5インチベイ
    3本
  • 3.5/2.5インチベイ
    シャドウベイ5本(取り外し可能シャドウベイ2本)
  • 2.5インチ専用ベイ
    専用シャドウベイ6本
  • 搭載電源
    別途ご用意下さい
  • 対応
    ATX、マイクロATX
  • 各種I/O
    USB3.0×2個（ヘッダピン接続）、USB2.0×4個（ヘッダピン接続）
    オーディオin/out各1個(HD AUDIO、AC97両対応）
  • 搭載可能ファン
    フロント　→12cm×2（出荷時搭載済）
    リア　　　→12cm×1（出荷時搭載済）
    トップ　　→12cm×2（出荷時搭載済）
    サイド　　→8/9cm×1 12cm×1 もしくは12cm×2
    （出荷時12cm×1搭載済）
  • 搭載ファン仕様
    120×120×25mm厚(ブルーLED付き)
    1000±200rpm / 32.1CFM / 23.5dBA
    120×120×25mm厚
    1000±200rpm / 32.1CFM / 23.5dBA
    いずれもファン用3Pinコネクタ接続、ペリフェラル4Pin
    接続両対応
  • フレーム/重量
    0.6mm + 0.7mm SPCC、8.9kg
  • 付属品
    ネジセット、日本語マニュアル
  • パッケージサイズ・重量
    幅270×奥行560×高さ580mm・10.8kg

製品の特徴
  • 12cmファン6個と豊富なシャドウベイを搭載した
    高冷却ATXミドルタワーケース

  • 多数のファン搭載済み
    フロント部にブルーLED搭載12cmファン2個、
    サイド部にブルーLED搭載12cmファン1個、
    トップ部に12cmファンを2個、
    リア部に12cmファンを1個
    と計6個のケースファンをインストール済み。

  • 豊富なシャドウベイを搭載
    SSDでのRAID構成にも余裕の対応が可能
    １）3.5/2.5インチベイ　＝シャドウベイ5本(取り外し可能シャドウベイ2本)
    ２）2.5インチ専用ベイ　＝シャドウベイ6本

  • USB3.0コネクタ2個搭載（ヘッダピン接続仕様）
    ※USB3.0コネクタは青色になっております。
    　接続の際にはご注意ください。

  • USBポケット
    USBフラッシュメモリ等をケースの窪みに横向きに設置し、
    スマートに使用できるUSBポケット搭載。
    USB2.0のコネクタになります。

  • ブラックペイントフレームを採用
    １）ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
    ２）5インチベイにスクリューレス方式のクリップを採用。
    　　ワンタッチでドライブ類の固定が可能です。
    ３）拡張カード用の奥行を約33.5cm確保。
    　　ハイエンドのグラフィックボードの2枚挿しにも対応可能です。
    ４）バックプレート固定方式のCPUクーラーの取付け/取外しに
    　　有利なCPUクーラーメンテナンスホールを実装。
    　　可能な限りの面積を確保する事であらゆるマザーボードに対応。
    ５）熱源の分散に有利な電源ボトムレイアウトを採用。
    　　（下部配置構造）
    　　また、電源ファンのエアフローによる埃の侵入を防止する
    　　着脱・水洗い可能な防塵フィルターを実装。
    　　対応電源の奥行は180mmまで。
    ６）水冷チューブや各種ケーブルの配線を容易にする
    　　水冷チューブ配管用スルーホールを背面部に実装（2個）。
    ７）熱が篭り易いCPU裏やHDD周りのサイドパネルに通気孔を設置し、
    　　効率的な放熱を実現。
    ８）着脱式トップカバーを採用し、メンテナンス性を向上。
    　　また12cm×12cmの水冷用ラジエターも設置可能。

  • RoHS対応の環境配慮型プロダクト
ダウンロード
製品画像

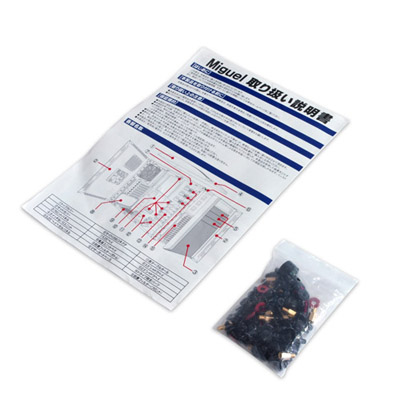

付属品

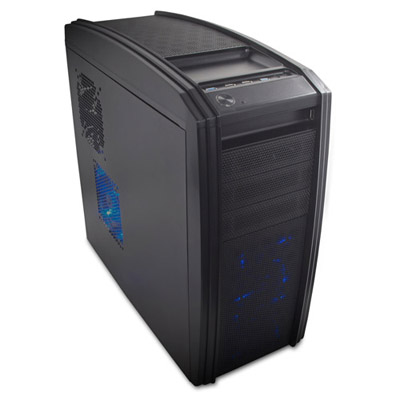

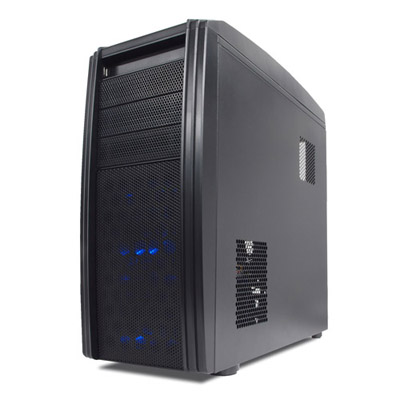

製品本体・・・全体


製品本体・・・全体

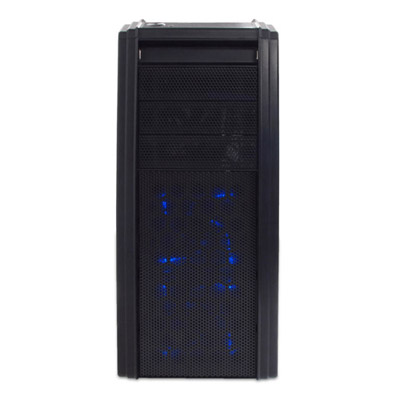

製品本体・・・正面

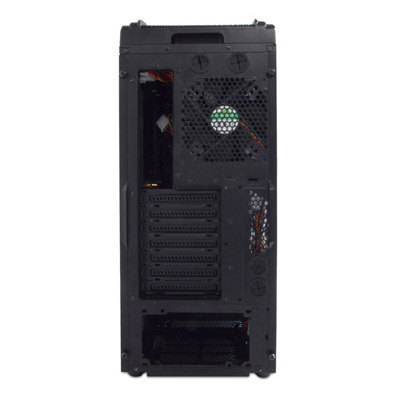

製品本体・・・背面

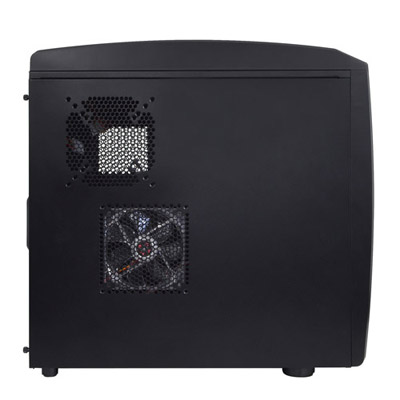

製品本体・・・側面

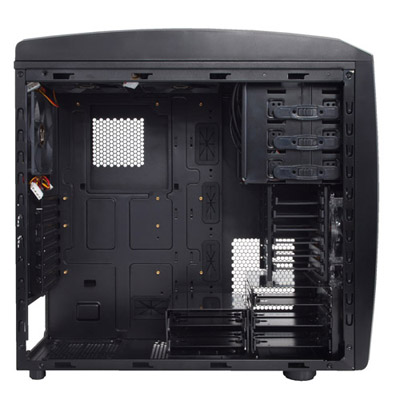

製品本体・・・内部


製品本体・・・内部

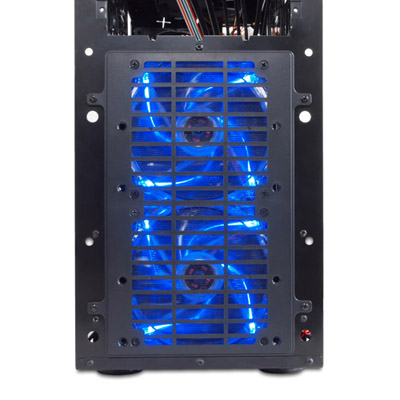

フロントファン部分・・・LEDファン出荷時搭載済み

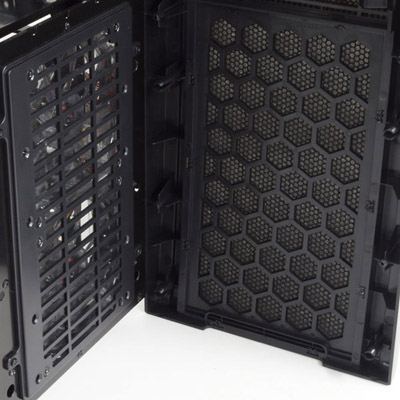

フロントファンフィルター

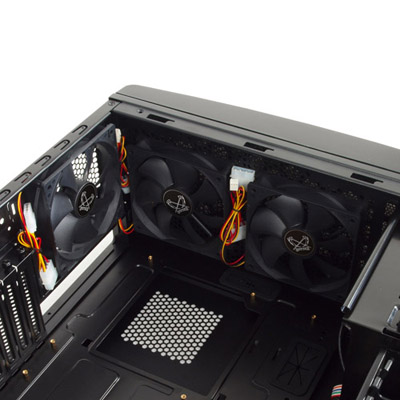

リアファンとトップファン・・・出荷時搭載済み

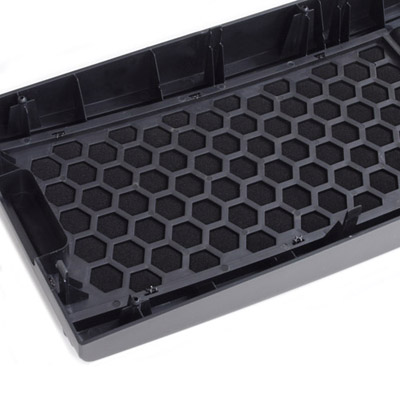

トップファン部分のファンフィルター

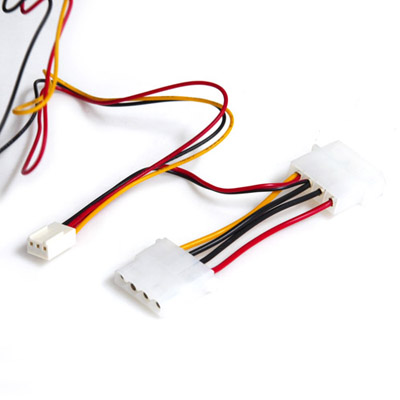

ファン用電源コネクタ・・・ファン用3ピンとペリフェラル4ピン

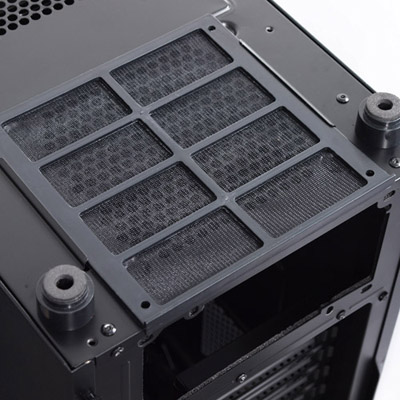

電源ユニット部分にも防塵用フィルター付属

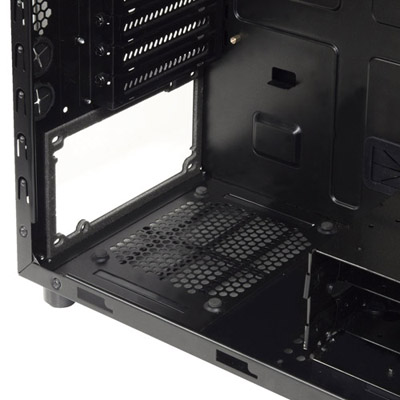

電源ユニット接地部分・・・ボトムレイアウト設置

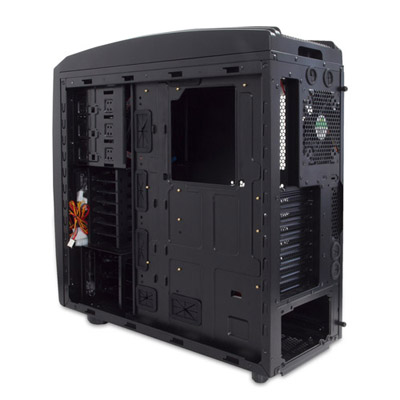

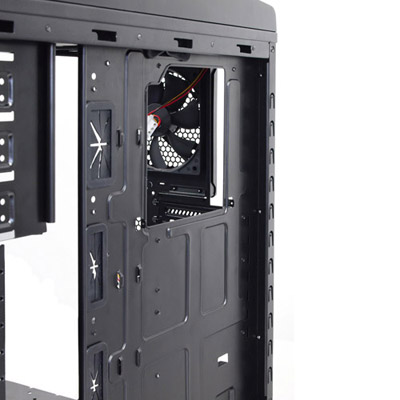

ケーブル裏配線・CPUクーラー用のメンテナンスホール

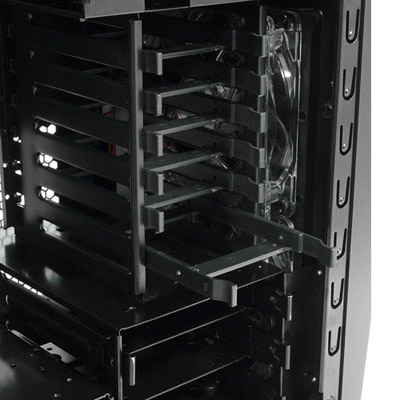

2.5シャドウベイ・・・2.5インチ専用のシャドウベイです。

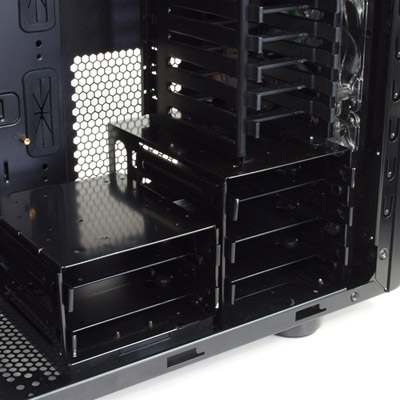

3.5シャドウベイ部分・・・HDDトレイ方式の収納

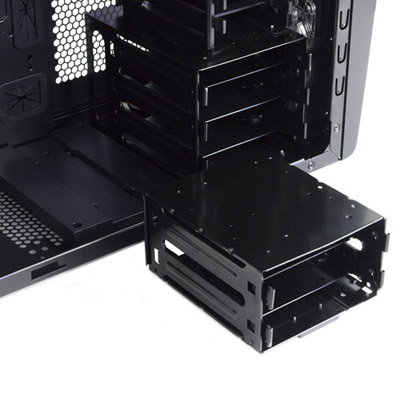

HDDケージ・・・必要に応じて取り外し可能です。

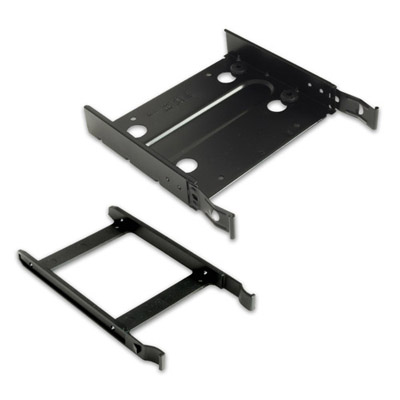

HDDトレイ・・・2.5インチ用と3.5インチ用

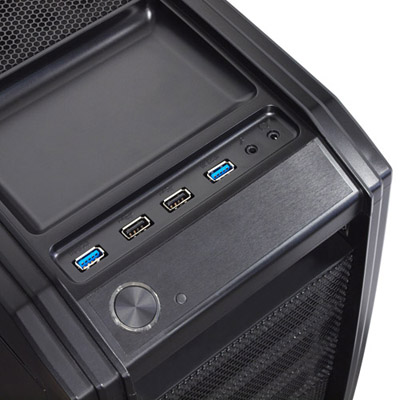

フロントI/O部分・・・青いUSBコネクタはUSB3.0で黒いほうがUSB2.0になります。

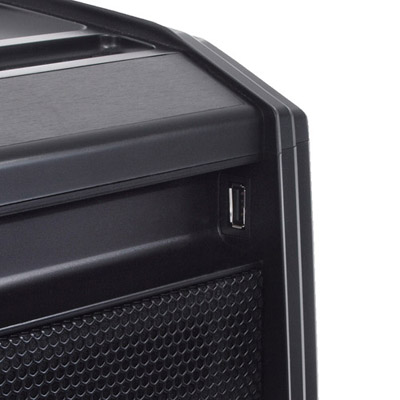

USBポケット・・・接続したケーブル等が飛び出ないような位置にUSB2.0コネクタがあります。

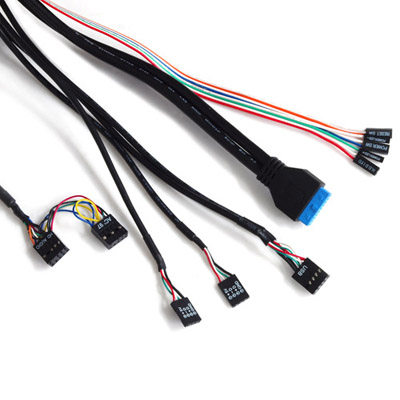

フロントI/Oケーブル
