剛力短２プラグイン <ごうりきたん2 プラグイン>

80PLUSブロンズ認証ショートタイプ電源剛力短２代目モデル、プラグインケーブル仕様、
500/600/700Wの3モデル

製品画像

仕様概略
    ★この製品の販売を終了しました。

  • 型番・JAN
    SPGT2-500P/A（プラグイン500W）　JAN:4571225052526
    SPGT2-600P/A（プラグイン600W）　JAN:4571225052533
    SPGT2-700P/A（プラグイン700W）　JAN:4571225052540

  • 外形寸法
    150×86×奥行123mm（本体・ケーブル除く）
    100×100×厚さ25mm（搭載FAN）

  • 対応規格
    ATX12Vバージョン2.3/EPS12V対応

  • 対応CPU
    最新のデュアル/トリプル/クアッド/６コアCPU、
    省電力系CPUに完全対応

  • 搭載FAN
    12cmファンと同等クラスの大風量を実現する
    弊社オリジナル高効率10cmファン「風拾」搭載

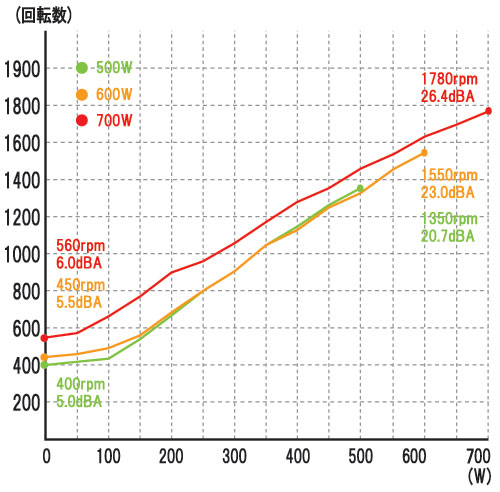

  • ノイズ・回転数・・・ノイズグラフ
    400〜1350rpm / 5.0〜20.7dBA（500W)
    450〜1550rpm / 5.5〜23.0dBA（600W)
    560〜1700rpm / 6.0〜26.4dBA（700W）

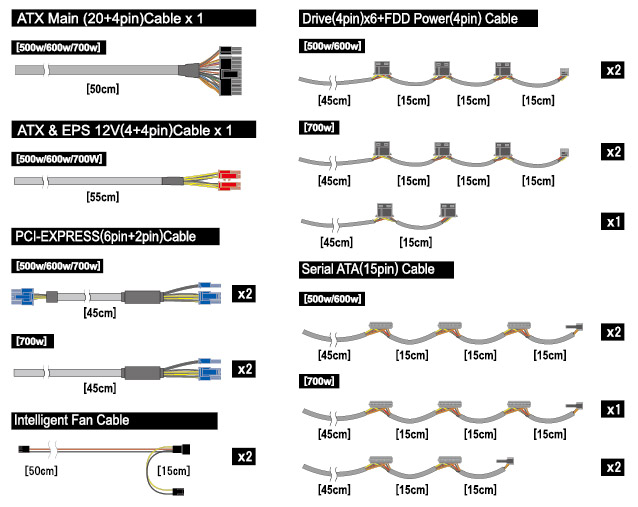

  • コネクタ数・・・ケーブルレイアウト
    ATXメイン 20+4pin 1個
    ATX12V 4+4pin 1個
    PCI-EXPRESS 6+2pin 500/600Wモデル　2個
    700Wモデル　4個
    FDD用 4pin 2個
    HDD用 4pin 500/600Wモデル　6個
    700Wモデル　8個
    S-ATA 15pin 500/600Wモデル　8個
    700Wモデル　10個
    ファン用 3pin 2個

  • 出力

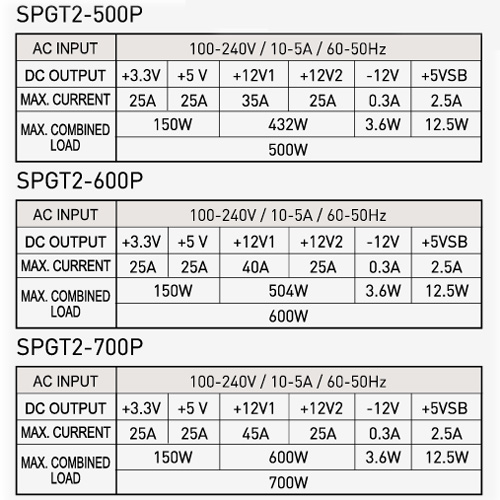

    出力表

  • 重量
    1515g(500W)、1590g(600W)、1735g(700W)

  • 保証期間
    3年保証

  • パッケージ寸法
    235×210×105mm

  • 重量
    2350g(500W)、2430g(600W)、2670g(700W)

  • 付属品
    ACケーブル、取り付けネジ、マニュアル

製品の特徴
  • 奥行きの短いショートタイプ電源の元祖、『剛力短（ごうりきたん）』２代目モデル、 プラグインケーブル（ケーブル着脱）仕様

    １）高い環境性能
    有害物質を排除するRoHS指令適合の部材構成と基盤設計でショートタイプ電源としては初となる80PLUSブロンズを取得。これまでの同等クラス電源を遥かに凌駕する高い環境性能を実現しました。

    ２）高い静音性能
    12cmファン並みの大風量と静音化を両立するオリジナルの
    高効率10cmファン「風拾」の採用により
    各モデル400〜560rpmという低回転からスタートし、最大でも
    500Wモデルで1350rpm/20.7dBA、
    600Wモデルで1550rpm/23.0dBA、
    700Wモデルで1700rpm/26.4dBA
    というハイレベルの静音性を実現しました。
    サイズ電源の特徴である緻密なスマートファンコントロール設定により、 負荷状況に応じた自然なファン回転数の増減に 配慮しました。

    ★参考（先代モデルとの比較）
      【初代剛力短】 【　剛短２　】
    400W 700〜1480rpm
    6.3〜22.6dBA    		 設定無し
    500W 780〜1550rpm
    8.4〜23.0dBA    		 400〜1350rpm
    5.0〜20.7dBA
    600W 800〜1750rpm
    9.2〜26.0dBA    		 450〜1550rpm
    5.5〜23.0dBA
    700W 設定無し 560〜1700rpm
    6.0〜26.4dBA

    ３）高信頼性
    全コンデンサに105℃コンデンサを採用し耐熱性を高めました。
    ATX電源の要件である、過電流保護/OCP、過電圧保護/OVP、
    過電力保護/OPP、ショート防止回路/SCP、不足電圧保護/UVP、
    加熱保護/OTPといった各種安全回路をフル搭載。

    ４）3年間長期保証
    安心してお使い頂けるよう、3年間の長期保証を実現。

  • 「エンハンスド デュアル+12Vレーン」採用
    +12Vを2レーンに分けるintel推奨の分割方法は、CPU専用レーン
    (+12V2)を設ける事による安定動作や負荷の低減、電気回路同士
    の相互干渉や+12Vシングルレーン仕様の際に懸念される過電流
    保護(OCP)と過負荷保護(OPP)のギャップを解消するなど主に安
    全面のメリットが多くあります。
    一方で、+12Vシングルレーンのメリットである各機器への柔軟
    な電力の振り分けという思想を、オーバークロックに耐えうる
    容量を+12V2(CPU専用)に確保した上で、CPU以外の機器用となる
    +12V1に残り全てを割り当てる事で、+12Vシングル/デュアルレ
    ーン両方のメリットを兼ね備えた仕様を実現しました。

  • 力率改善回路・アクティブPFC搭載

  • ATX12Vバージョン2.3/EPS12V対応

  • 低電圧環境(90V)起動対応

  • ケースファン専用独立インテリジェントファンコントローラー基盤を搭載 電源のスマートファンコントロール機能と連動し、電源の不可に応じてファンスピードを制御。効率の良い自動ファン 制御システムの構築が可能です。

  • PCI-EXPRESS6+2ピンコネクタを2個搭載（700Wモデルは4個搭載）
    SLI/CrossFireといったデュアル・トリプルグラフィックスシステムに対応。

  • ケース内での取り回し、扱い易さを重視し全てのケーブルにソフトタイプスマートメッシュ結束加工を採用
    ATXメインは50cm・ATX12Vケーブルは55cmと対応ケースが広がる
    長めの仕様。

  • プラグインケーブルを採用
    ATXメイン、ATX/EPS12V、以外のケーブルコネクタを必要数に
    応じて加減出来るプラグイン方式のケーブルマネージメントを
    採用。PCケース内のエアフロー、温度管理が可能。

  • RoHS対応の環境配慮型プロダクト
お知らせ
  • 型番とJANの変更のお知らせ
    2013年の出荷分より型番とJANが新しくなりました。
    仕様などには変更はございません。

    新
    SPGT2-500P/A　JAN:4571225052526
    SPGT2-600P/A　JAN:4571225052533
    SPGT2-700P/A　JAN:4571225052540
    旧
    SPGT2-500P　JAN:4571225047973
    SPGT2-600P　JAN:4571225047980
    SPGT2-700P　JAN:4571225047997

ダウンロード

製品画像

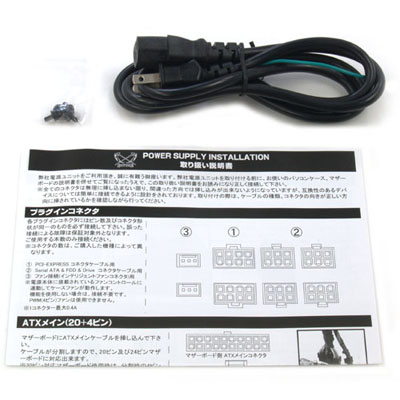

付属品

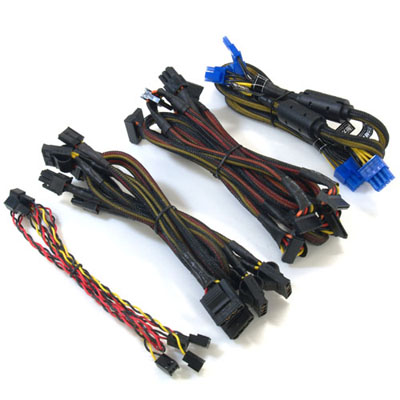

付属品・・・プラグインケーブル500/600Wモデル付属


付属品・・・プラグインケーブル700Wモデル付属

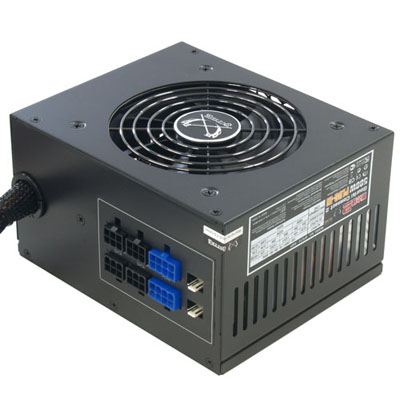

製品本体・・・全体500Wモデル

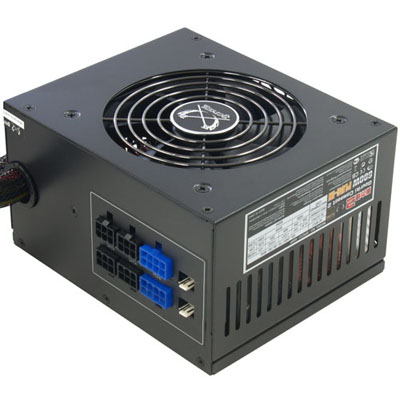

製品本体・・・全体600Wモデル

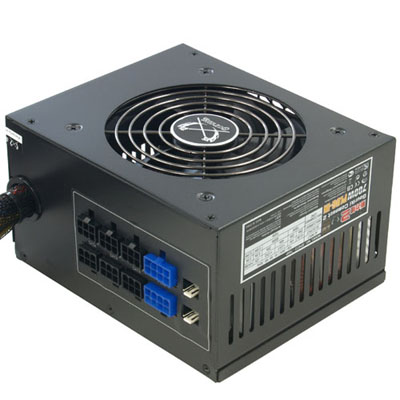

製品本体・・・全体700Wモデル

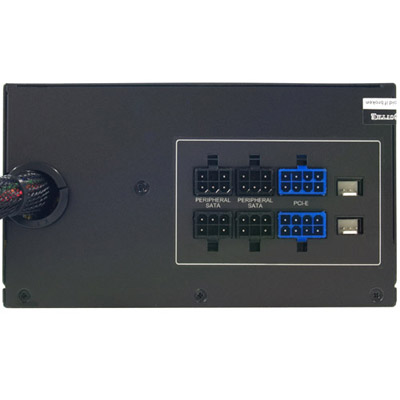

製品本体・・・プラグインコネクタ、500/600Wモデル


製品本体・・・プラグインコネクタ、700Wモデル

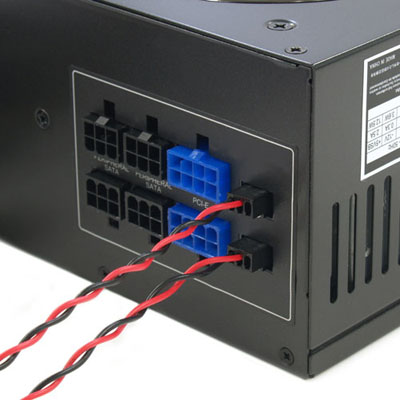

製品本体・・・インテリジェントファンコネクタ・・・2個搭載

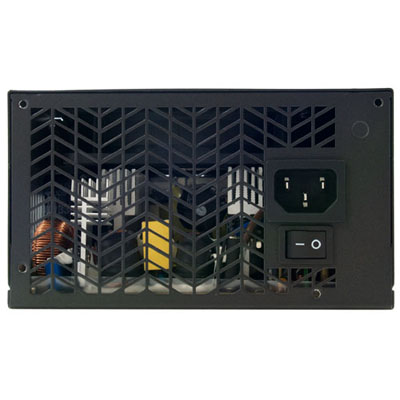

製品本体・・・グリル部分

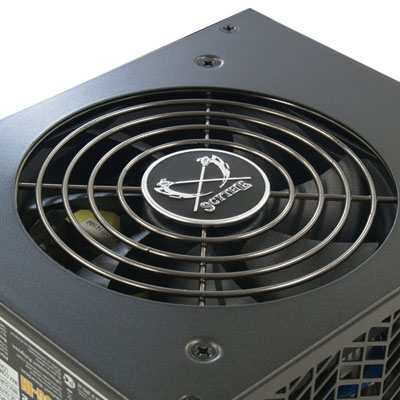

製品本体・・・12cm角ファンと同等の風量をもつ風拾を搭載

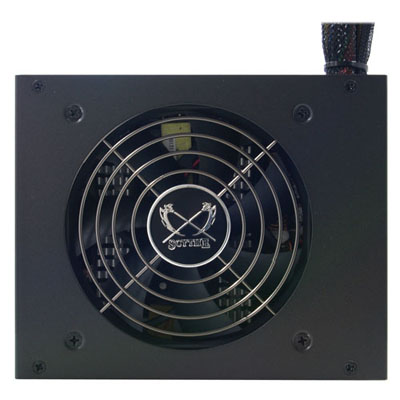

製品本体・・・上面

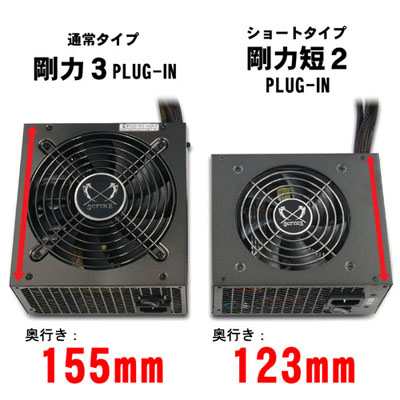

奥行きの長さ比較


製品パッケージ
