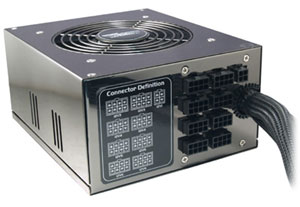

GIGA-EZ　1000W電源　
TOPOWER純正1000W ATX電源、SANYO製120mmファン1基搭載
アクティブPFC搭載、変換効率80%以上、力率99%以上、RoHS対応、12V6系統
プラグイン方式、SSI-EPS 12V対応

GIGA-EZ

仕様概略 この製品は販売終了しました。
  • TOP-1000P9EZ（1000ワット）　JAN:4560143270808

  • 外形寸法：150x86x奥行175mm（ケーブル除く）

  • 対応規格
    ATX12V ver2.2、SSI-EPS12V ver2.91準拠
    アクティブPFC搭載、力率99%以上
    変換効率80%以上、RoHS対応

  • 対応CPU
    intel P4,AMD Athlon64系他現行全CPU
    デュアルコアCPU、省電力系CPU完全対応！

  • 搭載FAN：SANYO製長寿命32mm厚120mm×１

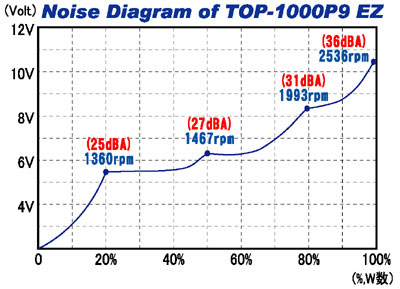

  • ノイズ、回転数：1360〜2550rpm±10%/25〜36dBA
    ノイズグラフはこちら

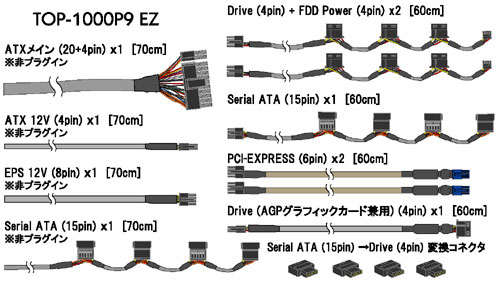

  • コネクタ数　ケーブルレイアウトについてはこちら
    ATXメイン　20+4pin　1個
    ATX12V　4pin　1個
    EPS12V　8pin　1個
    FDD用　4pin　2個
    HDD用　4pin　7個
    S-ATA　15pin　8個
    PCI-EXPRESS 6pin　2個
    S-ATA⇒HDD用4ピン変換コネクタ　4個

  • 出力：出力についてはこちら

製品の特徴
  • あらゆるシステム・ニーズを余裕で駆動するギガワット電源！
    最新デュアルコアCPU、SLI/CrossFireといったデュアルGPU、
    SLI×2のクアッドGPU環境といったあらゆる高負荷環境にも
    余裕の対応。一方でintel Core 2 DuoやAMD Athlon64 X2低電
    圧版といった電圧コントロールを多用する省電力系CPUにも完
    全対応。

  • ６系統の+12Vをユーザー自身が自在に使い分ける事が可能な
    「+12Vフリーレイアウトシステム」を搭載！
    CPU専用として固定された+12V2を除く残り5系統への接続機器
    をユーザー任意で決める事が出来ます。例えば、

    1枚目のグラフィックカード　⇒　+12V3へ
    2枚目のグラフィックカード　⇒　+12V4へ
    HDD4台　⇒　+12V5へ
    光学ドライブとその他デバイス　⇒　+12V6へ

    といったレイアウトが自在に可能となる初搭載の機能です！

  • 驚異の省スペース設計！
    ギガワットという”大台”の出力ながら奥行きはなんとたったの175mm！
    高信頼と長寿命を誇るSANYO製の120mmファン、中でも静圧の高
    い32mm厚をチョイスする事で通常のATX電源と同じファン1基での
    冷却に成功。その結果、デュアルファン構成などで大型化し勝ちな
    筐体サイズを175mmに抑える事が可能となりました。

  • 過剰なコネクタ構成・数量は不要！
    出力に任せて、いたずらに過剰な数のコネクタを用意するので
    はなく現実の使用環境・利便性を考慮したコネクタレイアウト
    を採用。スタンダード化しつつあるシリアルATAコネクタを最
    大8個用意する代わりにHDD用ペリフェラル4ピンは標準で7個と
    抑え目に設定。
    一方で用途が限定されているシリアルATAコネクタの有効活用
    も兼ねて、シリアルATAが多すぎてペリフェラル4ピンが少ない、
    という状況も想定し、S-ATA⇒ペリフェラル4ピン変換コネクタを
    4個付属させました。この変換コネクタの標準添付も初となります。

  • ATX12Vバージョン2.2およびSSI-EPS12Vバージョン2.91対応！

  • 過負荷保護、過電圧・過電流保護、ショート防止回路搭載。

  • 全ケーブルにツイスト(捻り)加工＋メッシュ結束を施しノイズ対策を
    行うと同時にケース内エアフローの妨げにならないよう配慮しました。
    従来通り扱い易さを重視し、しなやかに取り回しがきく固さに調整
    する事でコネクタ部に無理なテンションが掛からない仕様と
    なっております。また、PCI-EXPRESS専用コネクタケーブルは
    銅シールド＋フェライトコアによる最上級のノイズ対策が施されてます。

  • +12Vを6系統（標準設定）もしくは1系統にまとめられる手動スイ ッチ
    『+12Vレイルスイッチ』搭載！
    1系統にまとめた際の出力は最大75A（900W）となります。

  • 次世代型高効率電源！
    変換効率80%以上を達成する新設計基板採用！
    更に「アクティブPFC」搭載で力率99%以上を確保！

  • RoHS対応の環境配慮型プロダクト。

備考

※取り付けマニュアル（汎用）※
各種機器への接続方法の汎用のマニュアルを
PDFファイルで弊社Webで用意いたしました。
閲覧される方はこちら。（AcrobatReaderが必要となります。）

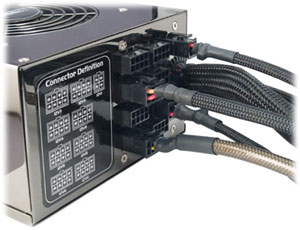

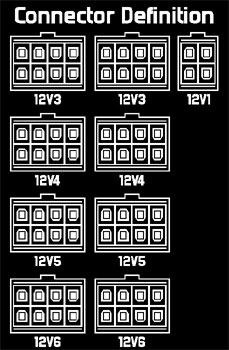

プラグイン部分(プラグインのラベル画像はこちら)

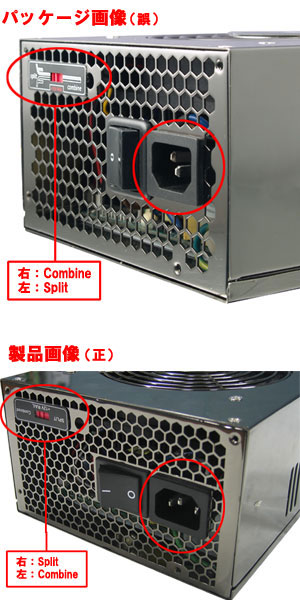

※パッケージの誤植について※
本製品パッケージの裏面に記載している
「+12Vを操る。＋12Vスプリットスイッチ搭載！」
こちらに使われている画像は量産手前の最終サンプルの画像となり
製品自体とは”CombineとSpliｔ表記とACコネクタの向き”が
逆になっています。
表記については製品本体のラベルが正しいものとなります。
（下記画像と合わせてご参照ください。）
ここにパッケージの誤植の訂正とお詫びを申し上げます。
