隼140 PWM

サイズオリジナル設計小軸大型ブレード採用14cmファン、12cmファン互換ネジ穴位置ラウンドフレーム・新形状ブレード・ラバー製防振ネジ受け採用、PWM仕様1300rpmモデル

製品画像
仕様概略
    この製品は終息しました。

  • 型番・JAN
    SY1425HB12M-P（隼140 PWM1300rpm）　JAN:4571225050447

  • サイズ
    140×140×厚さ25mm
  • ファン回転数
    500(±300rpm)〜1300(±10%)rpm
  • ノイズ・風量
    13〜30.7dBA/37.37〜97.18CFM
  • 静圧
    0.15〜1.02mmH2O/1.47〜10.0Pa
  • 駆動電圧
    DC12V
  • 電流
    0.37A
  • リブ
    無し
  • 重量
    約137g
  • ケーブル長
    約50cm
  • ベアリング
    スリーブベアリング
  • MTBF
    3万時間
  • 付属品
    PWMファン用4ピン→ペリフェラル4ピン変換ケーブル、取付ネジ
  • パッケージ寸法・重量
    146×224×29mm・226g

製品の特徴
  • サイズ完全オリジナル設計「隼」シリーズケースファンの14cm
    PWM仕様モデル

  • 12cmファン互換のネジ穴位置
    ラウンドフレームを採用することで12cmファンと同じネジ穴位
    置を実現。

  • 新形状ブレード採用
    「Kaze-jyuni」シリーズで培われた「小軸＆大型ブレード」に
    よる風量重視の設計を継承しつつ、ブレードにスリットを加え
    ることにより、空気抵抗の軽減とデザイン性を追求しました。

  • ラバー製防振ネジ受け採用
    ファン筐体の一部として機能するラバー製防振ネジ受けを採用。
    これにより不快な共振ノイズやエアフローの乱れを抑えます。

  • ロングケーブル仕様
    長過ぎず短過ぎない、汎用性の高い50cmのケーブル長としました。

  • リブ無し

  • RoHS対応の環境配慮型プロダクト
サポート関連 ※ご注意下さい※
○PWM機能を有効にする場合は、PWM対応マザーボードにてご利用下さい。
○PWMファンはお使いのマザーボード(BIOS)によってスタート時の
　回転数などが変わる場合がございます。
　これは各マザーボードメーカーのBIOSの特性・チューニング状態が
　もたらす結果となります。
○ペリフェラル4ピン変換ケーブルに接続して使用された場合、
　PWMコントロールは機能しませんのでご注意下さい。
　また、一般的なファン用3ピンコネクタに接続された場合も同様に
　PWMコントロールは機能しませんのでご注意下さい。
　(定格の最大回転数で動作します）
　3ピンコネクタ仕様のファンコントローラーに接続した場合は
　PWMコントロールは機能せず、ファンコントローラーによる
　回転数調整（VRコントロール)が可能です。
○本製品は12cm角ファンのネジ穴位置で取り付けを行いますが、
　ファン自体は14cm径となります。
　取付け先の形状が12cm角の枠などで囲われている箇所では
　取り付けが不可能な場合がありますのでご注意下さい。
製品画像

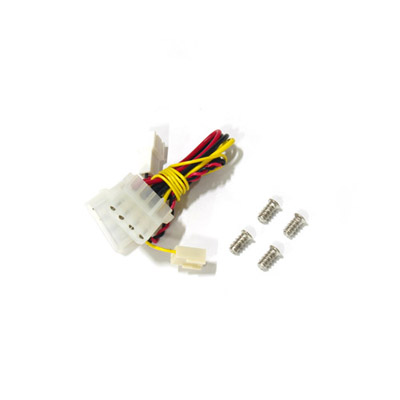

付属品

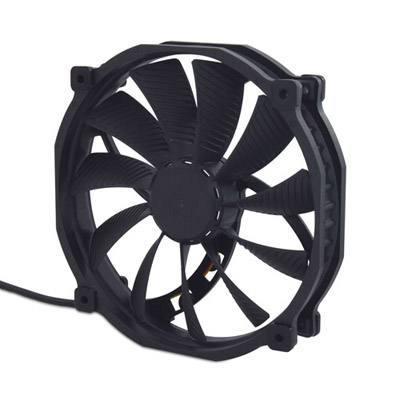

製品本体・・・全体

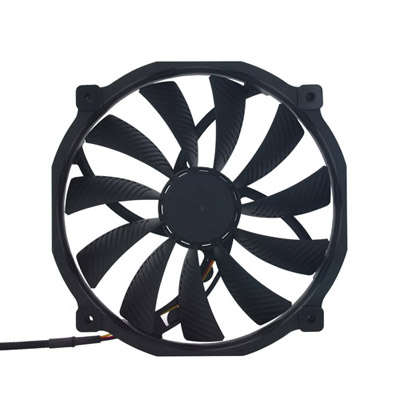

製品本体・・・正面

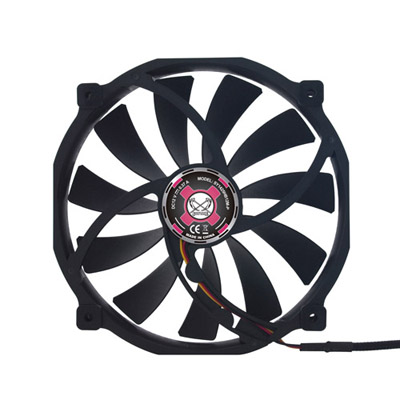

製品本体・・・背面

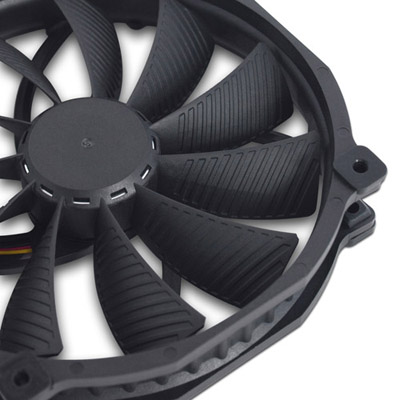

ブレード部分・・・小軸大型ブレード+ブレード部分にスリットを入れさらなる効率UP

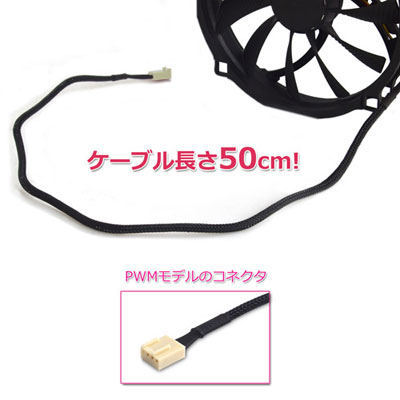

コネクタとケーブル・・・PWM4ピンコネクタ、取付け箇所を選ばない50cmのケーブル長

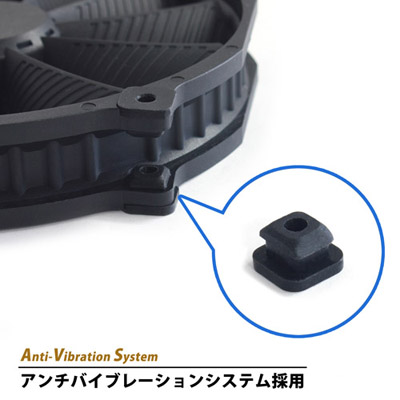

振動防止のAVS、リブ無しになります。
