GRAND FLEX

100%サイズオリジナル設計流体軸受・ブレード・フレーム採用12cmファン
800/1200/1600/2000RPMの4モデル

製品画像
仕様概略
    この製品の販売を終了しました。

  • 型番・JAN
    SM1225GF12SL（800rpm）　JAN:4571225051079
    SM1225GF12L （1200rpm）　JAN:4571225051086
    SM1225GF12M （1600rpm）　JAN:4571225051093
    SM1225GF12H （2000rpm）　JAN:4571225051109

  • サイズ
    120×120×厚さ25mm
  • ファン回転数
    800rpm±20%
    1200rpm±10%
    1600rpm±10%、
    2000rpm±10%
  • ノイズ・風量
    18.0dBA/30.5CFM（800rpm）
    23.5dBA/45.8CFM（1200rpm）
    28.5dBA/61.1CFM（1600rpm)
    34.5dBA/76.6CFM（2000rpm）
  • 静圧
    0.53mmH2O/5.2Pa（800rpm）
    1.15mmH2O/11.28Pa（1200rpm）
    2.0mmH2O/19.61Pa（1600rpm）
    3.2mmH2O/31.38Pa（2000rpm）
  • 駆動電圧
    DC12V
  • リブ
    無し
  • 重量
    約178g
  • ケーブル長
    約50cm
  • ベアリング
    Sealed Precision FDB（高精度密閉型FDB）
  • MTTF
    25℃ 12万時間

  • 付属品
    ファン用3ピン→ペリフェラル4ピン変換ケーブル、
    取付ネジ、防振ゴムブッシュ
  • パッケージ寸法
    128(W)×257(H)×28(D)mm
  • 重量
    245g

製品の特徴
  • 100%自社設計ベアリング・ブレード・フレーム採用
    「GRAND FLEX」の回転数固定モデル

  • 自社設計ベアリング採用

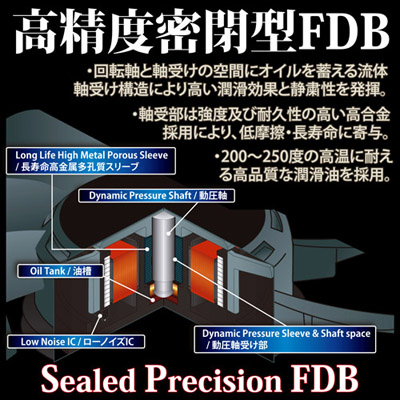

    「Sealed Precision FDB（高精度密閉型FDB）」
    オイル封入キャップを排した完全密閉型のベアリング構造を採用しました。
    これによりオイルの揮発や漏れを最低限に抑える
    高い保持能力を実現します。
    　高い潤滑効果と静粛性
    　回転軸と軸受けとの空間にオイルを蓄える流体軸受構造により
    　高い潤滑効果と静粛性を発揮します。
    　低摩擦・長寿命
    　軸受部に強度及び耐久性の高い高合金を採用することで、
    　低摩擦・長寿命を実現します。
    　高品質な潤滑油
    　200〜250℃の高温に耐える高品質な潤滑油を採用しました。

  • 自社設計ブレード（羽）の採用
    冷却対象への風の直進性を向上させる独自形状のブレードを設計。
    ノイズと風量・静圧のバランスを追求しました。

  • ロングケーブル仕様
    長過ぎず短過ぎない、汎用性の高い50cmのケーブル長としました。

  • リブ無し

  • ネジorゴムブッシュの最適な固定が可能
    タップネジおよび防振ゴムブッシュ付属で取付箇所に応じて最適な固定が可能。

  • RoHS対応の環境配慮型プロダクト
製品画像

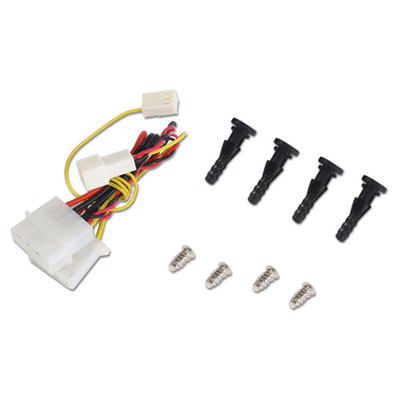

付属品

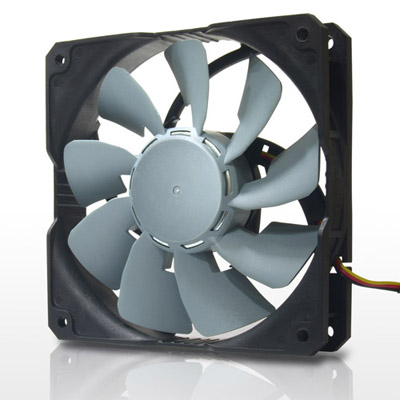

製品本体・・・全体

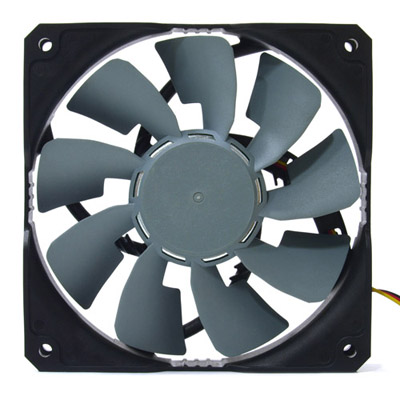

製品本体・・・正面

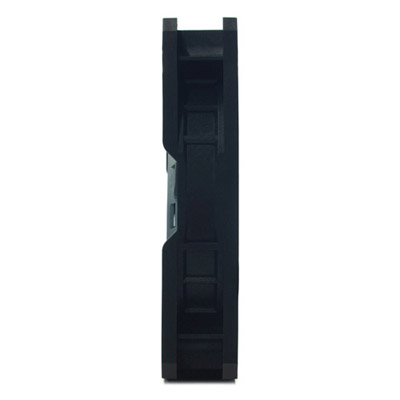

製品本体・・・側面

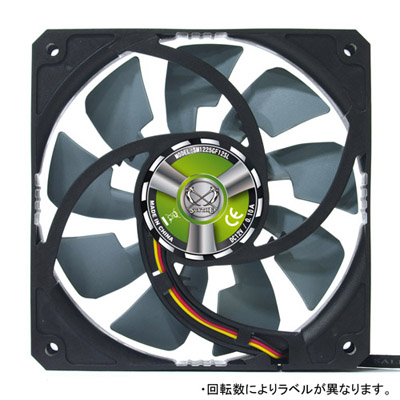

製品本体・・・背面


オリジナル設計のベアリング

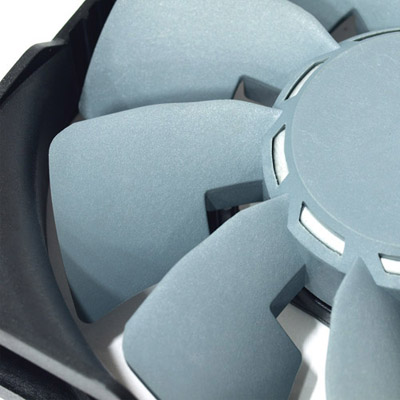

ブレード部分

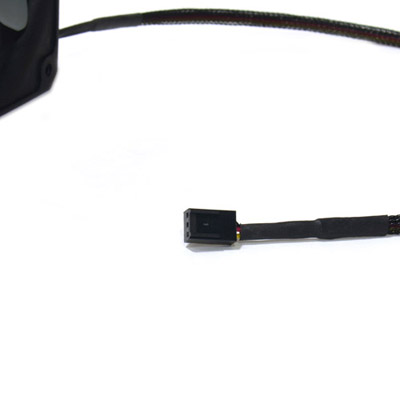

ファンコネクタ・・・ファン用3ピンコネクタ

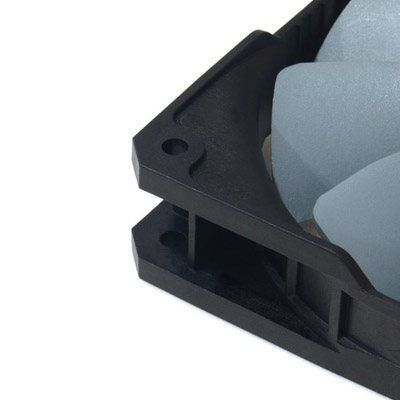

リブの有無・・・リブなしになります。


製品パッケージ
