製品の特徴

ファン単体での状態ではなく、組込まれた後の性能の維持と
静音性を流体解析、構造解析、電磁場解析等の
最新ノウハウを駆使し、ファンモータの性能を全面的に改良！

静音化のための最適化

1．	Ｗ制振機構搭載・・・大型低振動モータ＆新モータ支持構造で 2重に制振を軽減！コイルダンパーを用いた新支持構造が、大きな振動抑制効果を発揮します。
2．	ワイド静音域・・・一般的なファンに対し－5dB以上の静音化を達成した領域が最大風量の50～100%の範囲に及びます。特に通風抵抗の大きい機器への組込み時に威力を発揮します。
3．	徹底した音質チューニング・・・カタログ値だけでは見えてこない音質を重視した静音化を実現！音質を悪くする原因とされる周波(1000Hz付近のピーク音)の発生メカニズムを究明・抑制することで音質改善を実現しました。出荷時の音判定は、熟練の作業者が全数モータに耳を近づけて選別しています。日本電産サーボで使用しているボールベアリングは、ベアリングメーカに特別な低騒音カスタマイズを依頼しているものですが、ファン組込み後の全数選別で、さらに相性の悪いベアリングを排除しています。こうすることによって、メタル軸受けに匹敵する静音性が得られ、さらに、長寿命のファンが実現できました。注：ボールタイプは衝撃に弱いので、取り扱いには注意が必要です。

独自のフィン形状により組込み後の風量確保！
製品名の由来でもある渦巻き形状のフィンが、風圧(静圧)の
上昇と直進性の高い後方流を生み、組込み後の風量確保と
静音性の両立を実現させました。
長寿命！
35℃で全モデル10万時間、65℃で5.5～6万時間(モデルによる)
というMTBF（期待寿命）を誇ります。
省エネ設計！
一般的なファンよりモータを大きくし、さらにバイポーラ回路との
相乗効果で、モータ効率を最大限に向上させました。
また、スムーズな回転を生む設計としているため、
ファンコントローラで回転数を低下させても起動しやすくなっています。
(動作保証は500回転品10.2v、1850回転品5v。)
ただし、小電流のため、ファンコントローラでは十分に回転数を
下げられない場合があります。
全数アライメント調整済！
ファン軸に対するフィンの重心の傾きを無くす為、日本電産サーボで
はファン全数をチェックの上アライメント調整を行ってます。

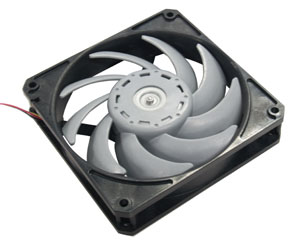

具体的には樹脂と金属粉を混ぜた"錘(おもり)"をフィン軸（9cm角
モデルは外から見えますが12cm角モデルは軸の裏側で調整するた
め外からは見えません）の所定の場所に盛るという手作業で調整
してます。
逆接続保護機能、拘束保護機能搭載。
※拘束保護とは、フィン部分に何かが引っ掛かった場合など何らかの
　理由でファンが回転出来ない状態の時に、電流供給を遮断し
　発熱などによる事故を防ぐ機能です。拘束状態が解除され次第、
　ファンは再び回転します。
RoHS対応の環境配慮型プロダクト。

※ノイズ(dB)表記は定格電圧、開放環境にてファン本体の吸入側正面
　10cm(500/800rpmモデル)と25cm(1150/1450/1850rpm)の
　位置での測定値を1mの位置での騒音値に換算したものとなります。

※ 日本電産サーボ株式会社http://www.nidec-servo.com/jp/ について。
　昭和24年設立の日本電産サーボ株式会社はモータ設計のための電気技術、
　構造設計のための機械技術、制御設計のための電子技術、そして制
　御ソフトの開発の技術を持つ会社で過去には世界で最初となるVTR用
　ダイレクトキャプスタンモータ及び世界初のダイレクトスピンドル
　モータを開発・発表した実績を持つ小型モータの専業メーカーです。
　また、ファンの静音化に流体解析(C.F.D.)を用いている数少ない
　メーカーの一つでもあります。
