• VX-9-PRO　JAN:4571225045337


• サイズ
  幅210 x 奥行500 x 高460mm(それぞれ最大部）
  拡張カード用奥行約30.5cm

• 5インチベイ　 ：9本

• 3.5インチベイ：1本
  （5インチベイと排他利用、HDDケージとしてシャドウベイ3本）
  ※3.5インチシャドウベイ底面部に2.5HDD1台の取付け可能

• 搭載電源：無し、別途ご用意下さい

• 対応：ATX、マイクロATX（BTX非対応）

• 各種I/O
  USB2.0×2個、オーディオin/out各1個 (AC97/HD AUDIO両対応）

• 搭載可能ファン


  フロント　→ HDDケージに12cm×1 （別途ご用意下さい） リア　→ 8/9/12cm×1（出荷時12cmファン搭載） ボトム　→ 12cm×1（別途ご用意下さい） サイド　→ 20cm×1個（出荷時付属）



• 搭載ファン仕様


  リア　　→ 120×120×25mm厚 1500rpm±10% / 53.55CFM / 25.95dBA ペリフェラル4ピンもしくは3ピン接続 サイド　→ 200×200×25mm厚 800rpm±200rpm / 76.0CFM / 24.2dBA ペリフェラル4ピンもしくは3ピン接続



• フレーム/本体重量 ：0.5mm SECC、約5.46kg


• 付属品：電源ケーブル、ネジセット
• パッケージサイズ・重量：525×595×270mm・6.6kg

• 新コンセプト『PGS（Performance Gaming System）』志向
  デザインケースの第一弾！
  イエローラベル＝コストパフォーマンス重視の
  全段5インチベイATXミドルタワーケース！


• 「PGSシンプルファンコン」搭載！
  ボタン操作のみで「ファン停止」「クルーズ(定格回転数の
  60%で回転)」「ターボ（定格回転数で回転）」の選択が可能！
  最大３つのファンの接続に対応。


• USB2.0コネクタ×2個、HD AUDIO専用の
  オーディオin/outコネクタを搭載！


• 専用ツール付属によるネジ留め不要のドライブベイ！


• 3.5インチHDDを5インチベイに搭載する専用HDDケージ付属！
  （3台の3.5インチHDDを5インチベイ3段を使って固定可能）


• RoHS対応の環境配慮型プロダクト。

※トップファンについて
本製品のトップ（天板部分）には12cmファンの取付け穴があり、
天板部分をはずすことでファンの取り付けが可能です。
ただし、天板部分の取り外しが難しいため(ケース破損の可能性があるため)
トップファンの取り付けは推奨いたしません。

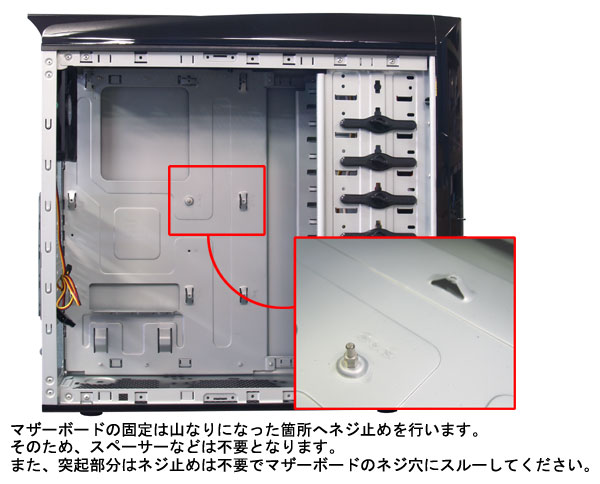

※マザーボードのネジ止めについて
本製品のマザーボードの固定で中央部分がネジ無しのスペーサーがありますが
これは、ATXのネジ止めの中心位置を示すもので、そのまま固定せずに
ネジ穴にスルーしてお使いいただくものとなります。
・・・参考画像

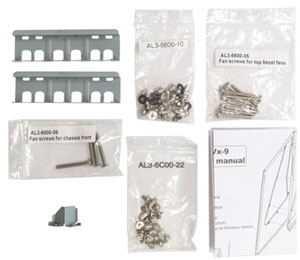

付属品

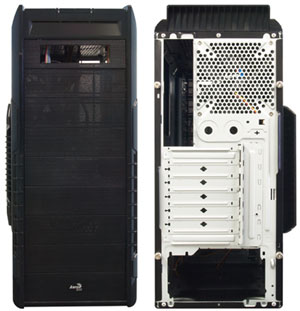

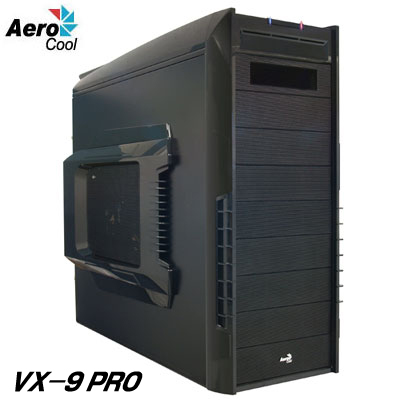

製品本体・・・正面、裏面

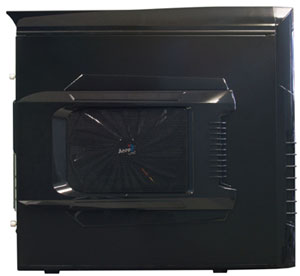

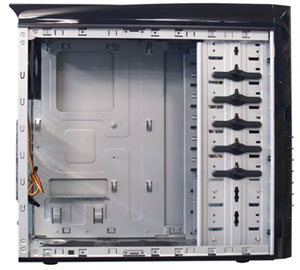

製品本体・・・側面

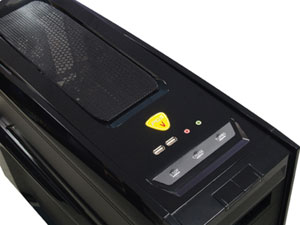

製品本体・・・天板部

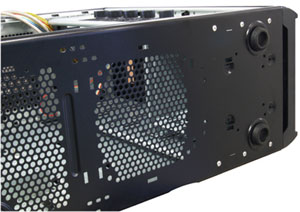

製品本体・・・底面部分

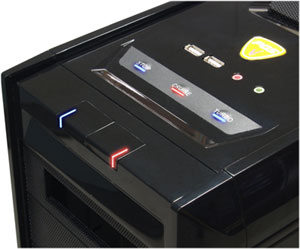

フロントI/O
正面側にある青LEDがパワースイッチとパワーLED
赤LEDのほうがHDDアクセスランプとリセットスイッチになります。
天板部に位置する青、赤、青の3つはファンコントローラーボタンになります。

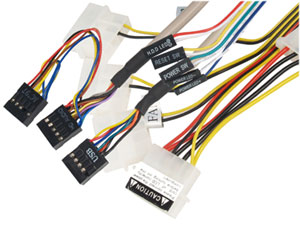

フロントI/O　ケーブル
ファンコントローラーへ接続するコネクタはペリフェラル4ピンになります。

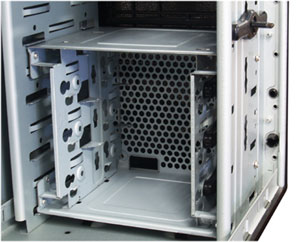

3.5HDDケージ5インチベイ3段使用

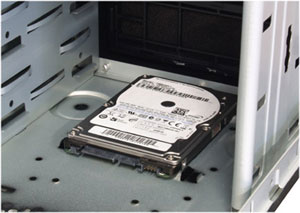

また、底面部に2.5HDD用の取付け穴があります。
利用する場合は一番下になる5インチベイ1段を使用します。
取付け時には別途ワッシャーなどで取り付けることを推奨します。

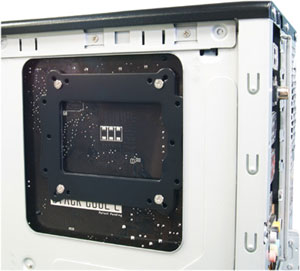

マザーボードのバックプレート用メンテナンスホール
※マザーボードのレイアウトにより位置があわない場合がございます。

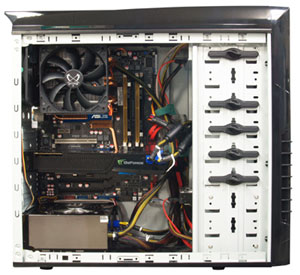

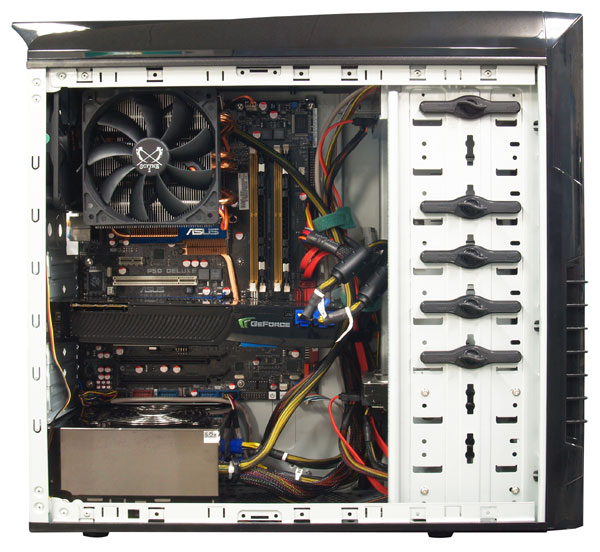

PC組込み例・・・画像クリックで大きな画像を見ることができます。

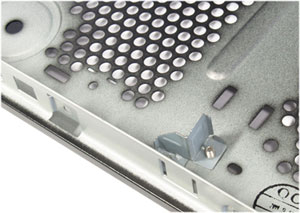

電源補助固定ツール・・・3段階で切替可能です。
電源の大きさによっては取り付けられない場合がございますので
必要に応じてご利用ください。（補助なので無くても問題はございません。）

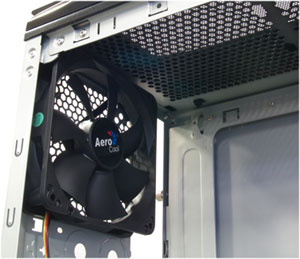

リアファン・・・12cmファン、ペリフェラル4ピンもしくは3ピン接続

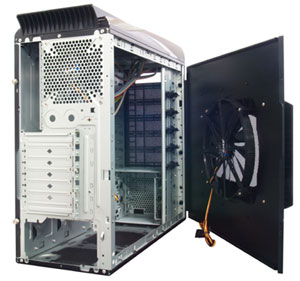

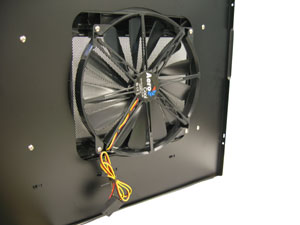

サイドパネルのファン・・・20cmファン、ペリフェラル4ピンもしくは3ピン接続
