TERASU「照らす」

ATXミドルタワーケース、全段5インチベイ仕様、電源ボトムレイアウト、LEDダウンライト搭載、オールブラックフレーム採用、電源無し、ブラック


製品画像
仕様概略 この製品は販売終了しました。
  • 型式・JAN
    TERASU「照らす」 JAN: 4571225048253
  • 外形寸法
    幅198 x 高441 x 奥行520mm
    拡張カード用奥行約30cm
  • 5インチベイ
    9本
    (最上段はI/Oコネクタが実装されているため実質8本となります)
  • 3.5インチベイ
    1本(5インチベイと排他利用)
    シャドウベイは付属のマウンタで最大5本(5インチベイと排他利用)
  • 搭載電源
    別途ご用意下さい。
  • 対応
    ATX、マイクロATX
  • 各種I/O
    USB2.0×4個、オーディオin/out各1個
    (AC97/HD AUDIO両対応)
  • 搭載可能ファン
    フロント →12cm×3(出荷時1個搭載済)
    リア   →12cm×1(出荷時搭載済)
    サイド  →12/14cm×2(別途ご用意下さい)
    トップ  →12/14cm×2(別途ご用意下さい)
    ボトム  →12/14cm×1(別途ご用意下さい)
    ※ボトムファンの搭載については電源との
    物理干渉にご注意下さい。14cmファン搭載時の
    電源の奥行きは以下、12cmファン搭載時の
    電源の奥行きは160mm以下を目安として下さい。
  • 搭載ファン仕様
    フロント・リア共通仕様
    120×120×25mm厚、
    1000rpm±10% / 30.0dBA / 68.0CFM
    ペリフェラル4Pin接続
  • フロントファン:透明色/青LED搭載
    リアファン:黒色/LEDなし
  • フレーム・重量
    0.6mm SECC、5.4kg
  • 付属品
    ネジセット
  • パッケージ寸法・重量
    270×578×498mm・6.7kg

製品の特徴
  • 全段5インチベイ仕様・最大9個のファンが
    搭載可能なATXミドルタワーケース


  • メタルメッシュ採用のフロントパネル部に数々のギミックを採用
    1)フロントパネルを上部から下方向へ照らすダウンライトを搭載
    (ブルーLED×5個)
    2)電源・リセットスイッチ、USBなどのI/Oコネクタ類をフロント上部に集中配置
    床置きの際の使い勝手に配慮しました。
    3)防塵フィルター実装。5インチベイベゼルの
    メッシュ部分に埃の侵入を防止する防塵フィルターを実装

  • オールブラック塗装のフレームに数々のギミックを採用
    1)
    ケーブル配線を綺麗にまとめられる
    ワイヤリングホールを実装。
    2)5インチベイにスクリューレス方式の固定クリップを採用。
    ワンタッチでドライブ類の固定が可能です。
    ※クリップを外すことで通常のネジ止めによる固定にも対応。
    3)バックプレート固定方式のCPUクーラーの取付け/取外しに
    有利なCPUクーラーメンテナンスホールを実装。
    ※マザーボードによってはCPUソケットの
    位置関係で開放部と一致しない場合があります。
    4)熱源の分散に有利な電源ボトムレイアウト
    (下部配置構造)を採用。
    ※電源は別途ご用意下さい。
    5)水冷チューブや各種ケーブルの配線を容易にする
    水冷チューブ配管用スルーホールを背面部に実装(2個)。
    6)フロント部にブルーLED搭載静音12cmファン、
    リア部に静音12cmファン(LEDは非搭載)を装着済み。

  • 多彩なフロントI/O
    USB2.0コネクタ×4個、AC97/HD AUDIO両対応の
    オーディオ、in/outコネクタを搭載。

  • RoHS対応の環境配慮型プロダクト


備考 ※ご注意ください※
※ボトムファンの搭載については電源との物理干渉にご注意下さい。
14cmファン搭載時の電源の奥行きは140mm以下、
12cmファン搭載時の電源の奥行きは160mm以下を
目安として下さい。

※訂正とお詫び※
本ページに記載されている「搭載ファン仕様」において回転数/ノイズ/風量の記載に間違いがございました。

誤:800rpm±10% / 14.2dBA / 31.3CFM
正:1000rpm±10% / 30.0dBA / 68.0CFM

ファンの上記スペックとしてはフロントおよびリアは共通となります。
相違点としてはフロントファンは透明色、青LED搭載であり、
リアファンは黒色でLEDなしとなります。
記載不備によりご迷惑をおかけして申し訳ございません。
ここに訂正とお詫びを申し上げます。

ダウンロード
製品画像

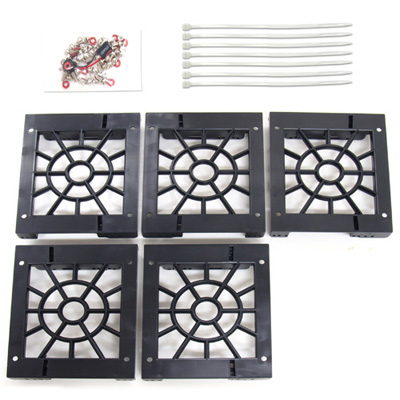

付属品


製品本体・・・全体

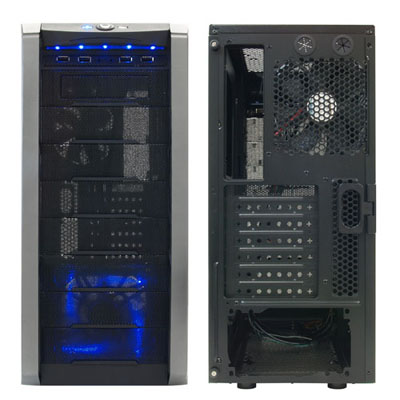

製品本体・・正面と背面

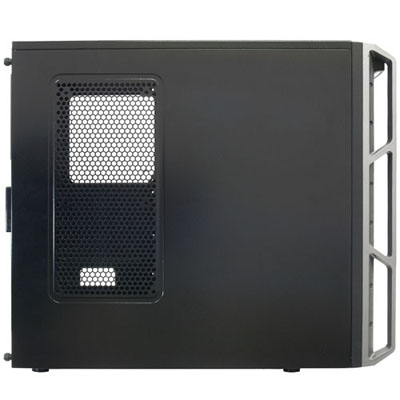

製品本体・・・側面

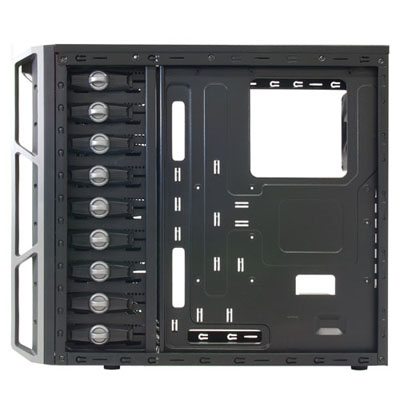

製品本体・・・内部、マザーボード取付面


製品本体・・・マザーボード取付面の裏

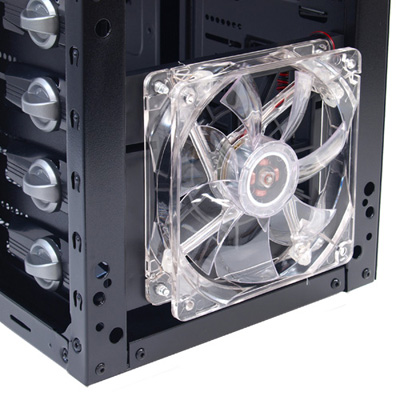

フロントファン部分


リアファン部分

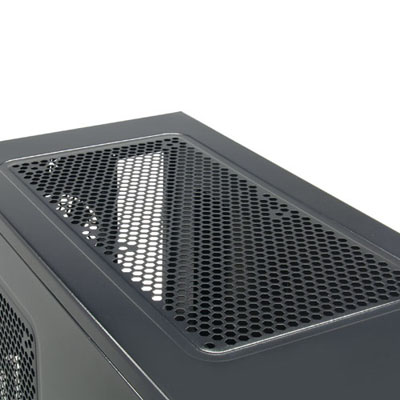

トップファン部分

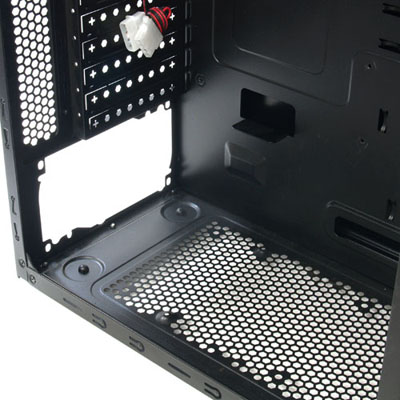

電源設置部分と底面ファン部分

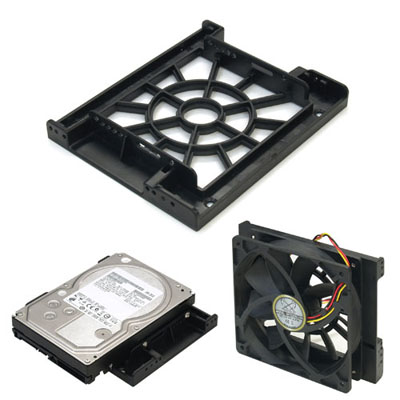

付属HDDトレイ、ファン取付可能

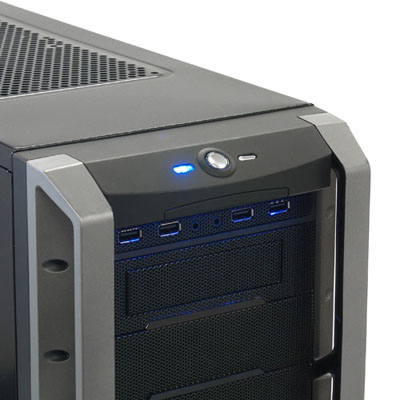

フロントI/O部分

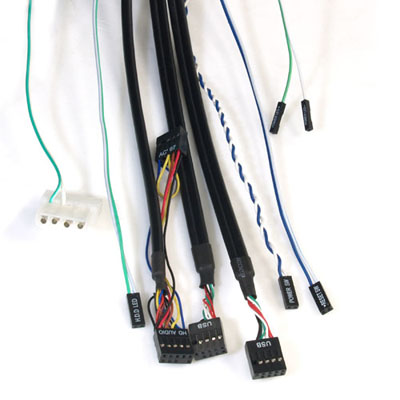

フロントI/Oケーブル

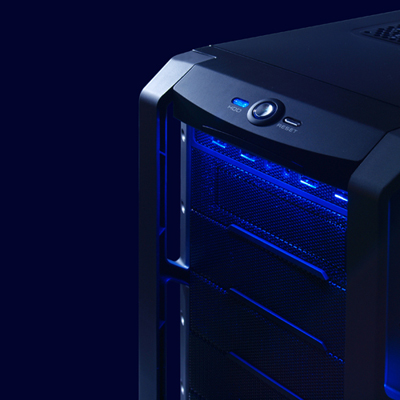

暗室で光らせた時
