T66-B

定番ATXミドルタワーケースのUSB3.0コネクタ搭載版、
電源ボトムレイアウト型オールブラックフレーム採用、電源無し、ブラック

製品画像
仕様概略 この製品は販売終了しました。
  • 型番・JAN
    T66-B　JAN:4571225049472
  • 外形寸法
    幅200 x 高さ440 x 奥行485mm
    拡張カード用奥行約28cm
  • 5インチベイ
    4本
  • 3.5インチベイ
    1本/シャドウベイ5本
  • 搭載電源
    別途ご用意下さい。
  • 対応
    ATX、マイクロATX、mini-ITX
    各種I/O
    USB3.0×2個、オーディオin/out各1個(HD AUDIO専用）
  • 搭載可能ファン
    フロント →12cm×1（別途ご用意下さい）
    リア　　 →8/12cm×1（出荷時搭載済）
    サイド　 →12cm×2（別途ご用意下さい）
    トップ　 →8/12/14cm×1（別途ご用意下さい）
  • 搭載ファン仕様
    リア
    120×120×25mm厚
    1000rpm±10％ / 20.8dBA / 38.52CFM
    ペリフェラル4Pin接続
  • フレーム/重量
    0.6mm SECC、約6.0kg
  • 付属品
    ネジセット・日本語マニュアル
  • パッケージサイズ・重量
    幅255×奥行470×高さ530mm・6.7kg

製品の特徴
  • シンプル＆ハイコストパフォーマンス重視の
    バリューケースのUSB3.0コネクタ搭載モデル

  • フロント・リア・トップ・サイドに12cmファンの搭載が可能
    ※リアは8cm角も搭載可能。
    ※リアのみ12cm角ファン出荷時搭載済。
    ※トップは14cm角も搭載可能。

  • USB3.0コネクタ×2個、HD AUDIO専用のオーディオ、in/outコネクタ搭載。

  • オールブラック塗装のフレームに数々のギミックを採用
    １）ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
    ２）5インチベイおよび3.5インチベイの一部にスクリューレス方式の固定クリップを採用。ワンタッチでドライブ類の固定が可能です。
    ※クリップを外すことで通常のネジ止めによる固定にも対応。
    ３）バックプレート固定方式のCPUクーラーの取付け/取外しに有利なCPUクーラーメンテナンスホールを実装。
    ※マザーボードによってはCPUソケットの位置関係で開放部と一致しない場合があります。
    ４）熱源の分散に有利な電源ボトムレイアウト（下部配置構造）を採用。
    ※電源は別途ご用意下さい。
    ５）水冷チューブや各種ケーブルの配線を容易にする水冷チューブ配管用スルーホールを背面部に実装（2個）。

  • RoHS対応の環境配慮型プロダクト。

ダウンロード
製品画像

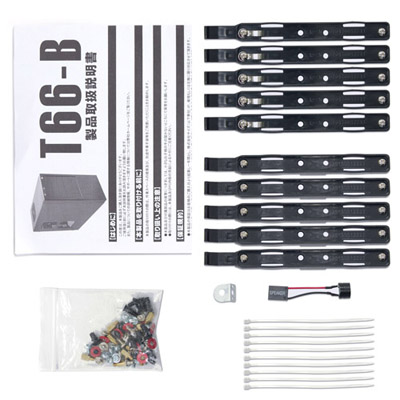

付属品

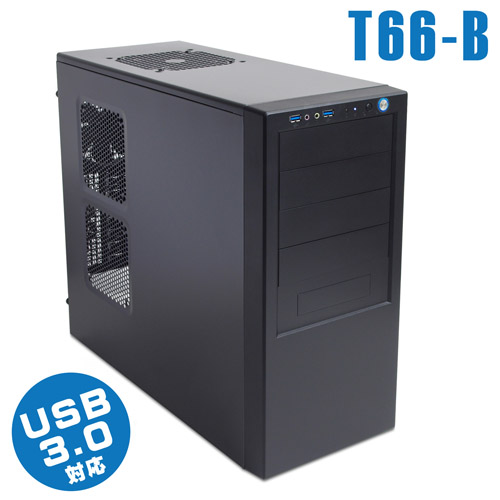

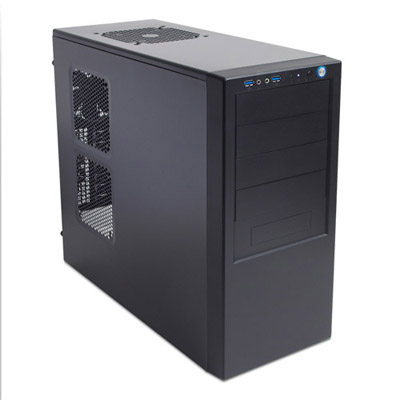

製品本体・・・全体

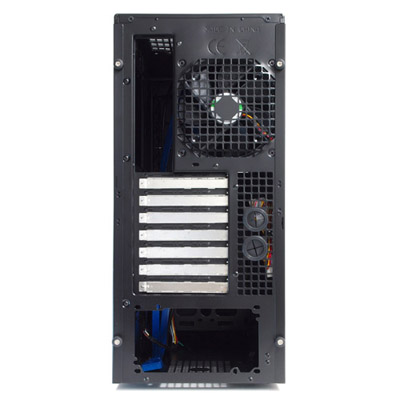

製品本体・・・背面

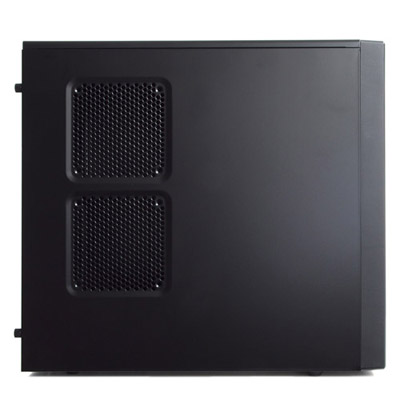

製品本体・・・側面

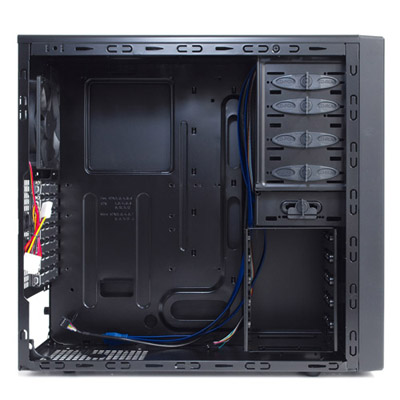

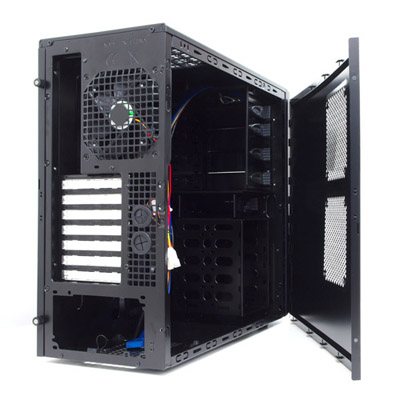

製品本体・・・内部

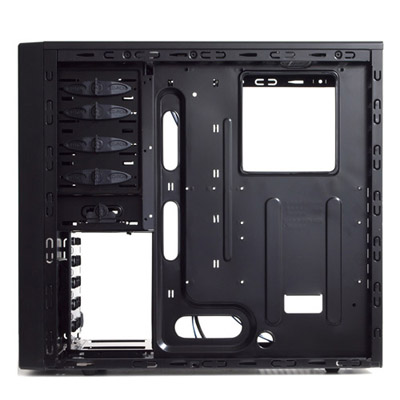

製品本体・・・内部


製品本体・・・内部

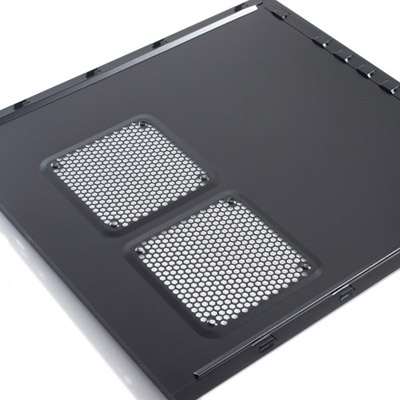

サイドパネル・・・ファン2個の搭載が可能（ファンは別途お求めください。）

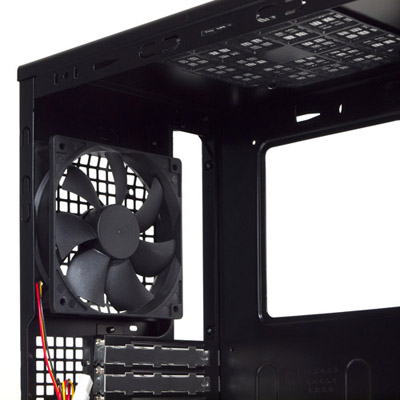

リア・トップファン・・・リアファンは出荷時搭載済み

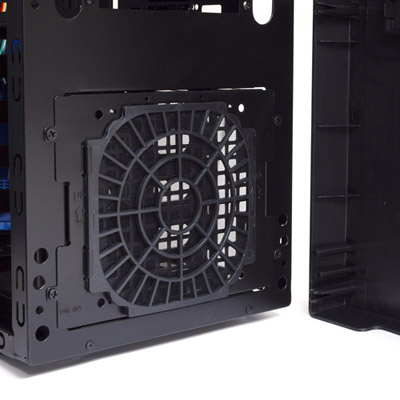

フロントファン部分・・・フロントパネルを取り外してファンを取り付けます。

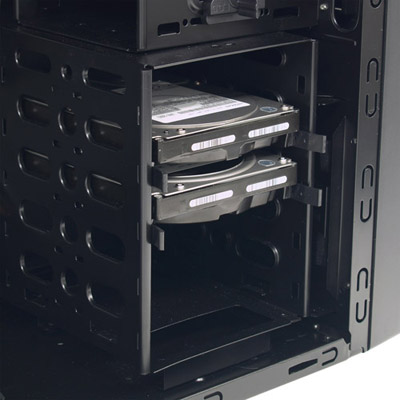

3.5インチ、シャドウベイのドライブ搭載例

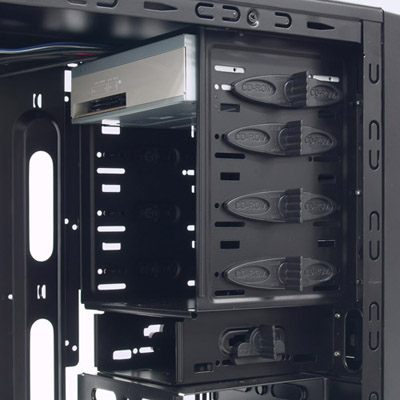

5インチベイのドライブ搭載例

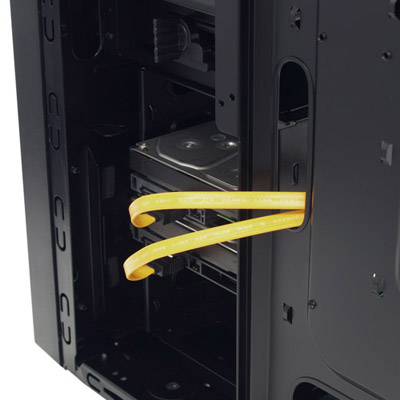

ケーブルの裏配線が可能なスルーホール

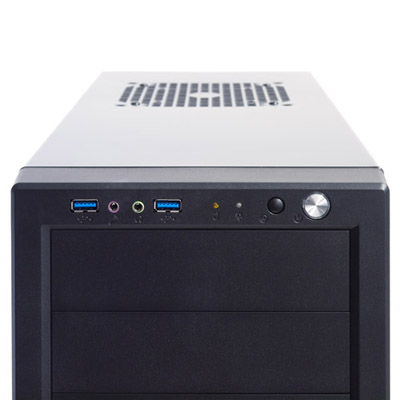

フロントI/O・・・USBポートは3.0に変更

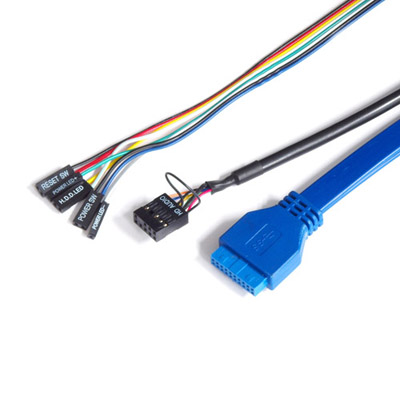

フロントI/Oのケーブル・・・USB3.0は従来のUSB2.0のコネクタ形状とは異なるのでご注意ください。
