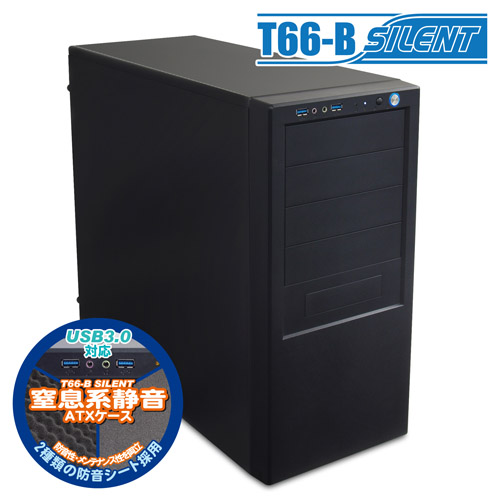

T66-B SILENT
定番ATXミドルタワーケースのUSB3.0コネクタ搭載版、電源ボトムレイアウト型オールブラックフレーム採用、静音仕様、電源無し、ブラック
仕様概略
この製品は販売終了しました。
型番・JAN
T66-B SILENT/A JAN:4571225052601
外形寸法
・・・
図示
幅200 x 高さ440 x 奥行485mm
拡張カード用奥行約28cm
5インチベイ
4本
3.5インチベイ
1本/シャドウベイ5本
※2.5インチドライブ用マウンタ1本付属
搭載電源
別途ご用意下さい。
対応
ATX、マイクロATX、mini-ITX
各種I/O
USB3.0/2.0両対応×2個、
オーディオin/out各1個 (HD AUDIO専用)
※USB3.0コネクタはヘッダピン接続タイプ
搭載可能ファン
フロント →12cm×1(別途ご用意下さい)
リア →8/12cm×1(12cm角ファン出荷時搭載済)
搭載ファン仕様
リア→120×120×25mm厚
1000rpm±10% / 20.8dBA / 38.52CFM
ペリフェラル4Pin接続
フレーム/重量
0.6mm SECC、約6.0kg
付属品
ネジセット・日本語マニュアル
パッケージサイズ・重量
250×575×540mm・6.9kg
製品の特徴
USB3.0コネクタ搭載のハイコストパフォーマンス
バリューケースの静音仕様モデル
トップパネルとサイドパネルに防音性とメンテナンス性を両
立する為に2種類の防音シートを使い分けて使用
フロント・リアに12cmファンの搭載が可能
※リア部分には8cm角も搭載可能です。
※リアのみ12cm角ファン出荷時搭載済
USB3.0/2.0両対応コネクタ×2個、
HD AUDIO専用のオーディオin/outコネクタを各1個搭載
オールブラック塗装のフレームに数々のギミックを採用
1)
2.5インチHDD(SSD)用マウンタ×1個搭載
2)
5インチベイおよび3.5インチベイの一部にスクリューレス方式の固定クリップを採用。ワンタッチでドライブ類の固定が可能です。
※クリップを外すことで通常のネジ止めによる固定にも対応。
3)
ケーブル配線を綺麗にまとめられるワイヤリングホールを実装
4)
バックプレート固定方式のCPUクーラーの取付け/取外しに有利なCPUクーラーメンテナンスホールを実装。
※マザーボードによってはCPUソケットの位置関係で開放部と一致しない場合があります。
5)
熱源の分散に有利な電源ボトムレイアウト(下部配置構造)を採用。
※電源は別途ご用意下さい。
6)
水冷チューブや各種ケーブルの配線を容易にする水冷チュ
ーブ配管用スルーホールを背面部に実装(2個)。
RoHS対応の環境配慮型プロダクト
お知らせ
型番とJANの変更のお知らせ
2013年の出荷分より型番とJANが新しくなりました。
仕様などには変更はございません。
新
T66-B SILENT/A JAN:4571225052601
旧
T66-B SILENT JAN:4571225050164
サポート関連
ダウンロード
マニュアル
製品画像

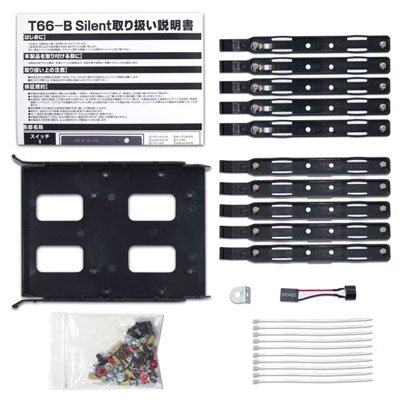

付属品

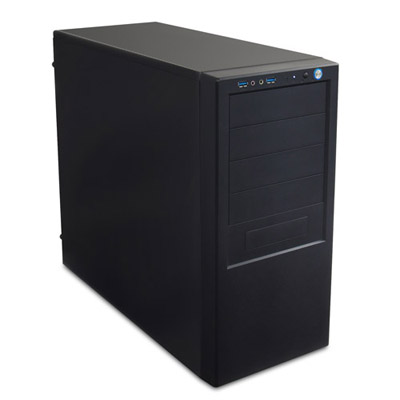

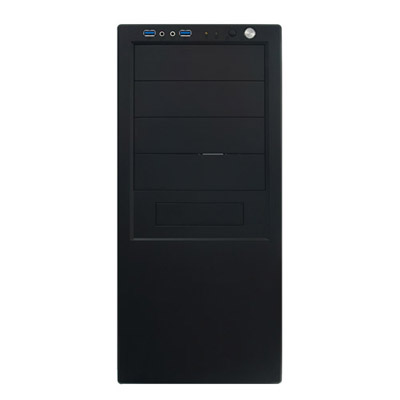

製品本体・・・正面
製品本体・・・正面

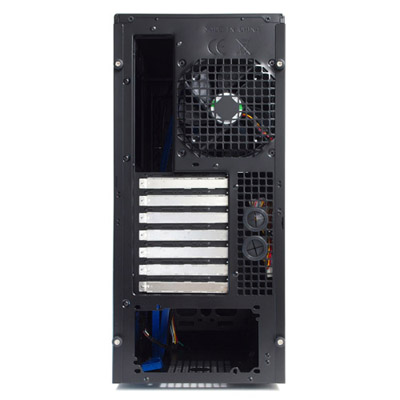

製品本体・・・背面
製品本体・・・側面

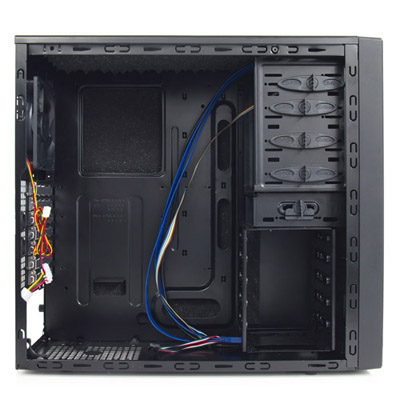

製品本体・・・内部、マザーボード取付側

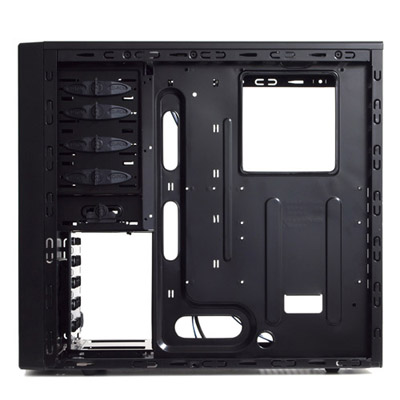

製品本体・・・内部、マザーボード取付け、裏側

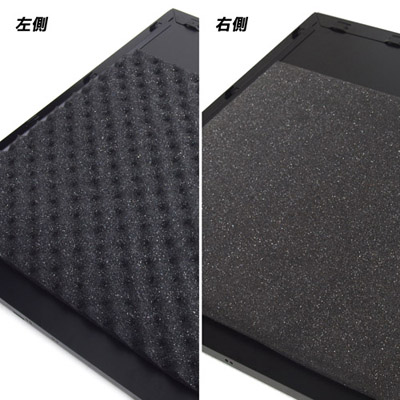

サイドパネル・・・防音シート貼付け済み、左右で形状の異なるものを採用しております。

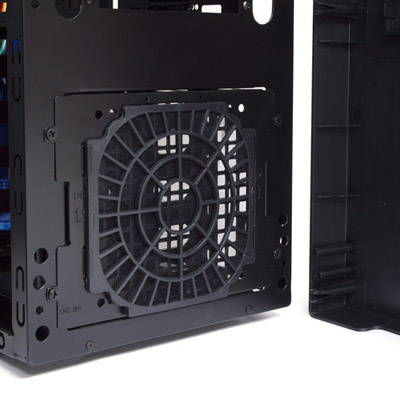

フロントファン部分・・・ファンは付属しておりません。別途お求めください。

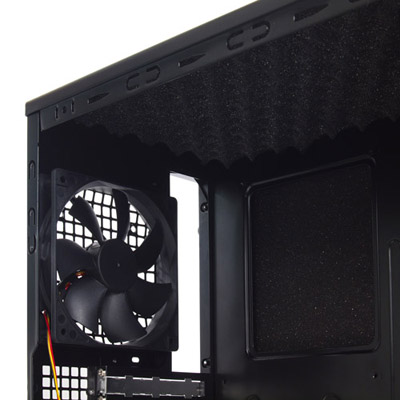

リアファン部分・・・天板及びサイドパネル側には防音シート付

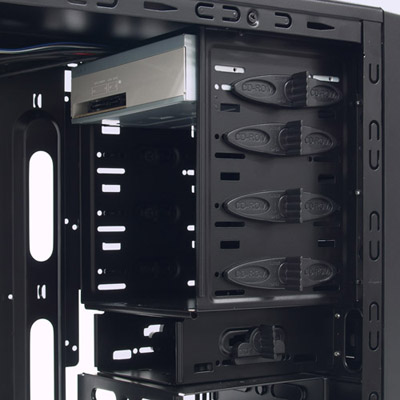

5インチベイ部分・・・スクリューレスの固定クリップ式

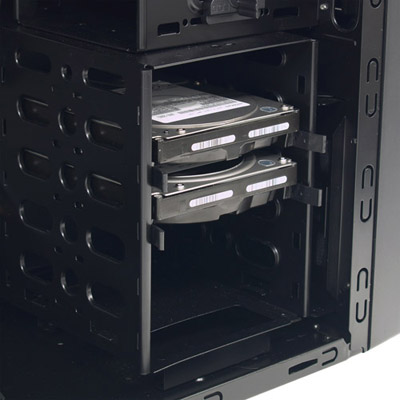

3.5インチシャドウベイ部分・・・レール固定式

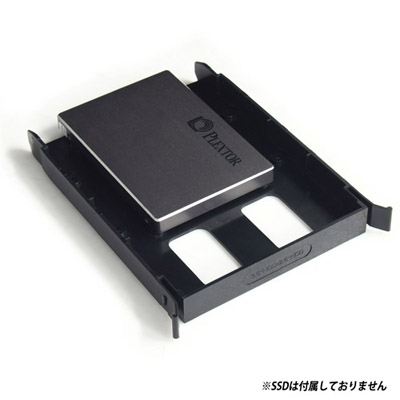

2.5HDD/SSDのマウンタ・・・1個付属

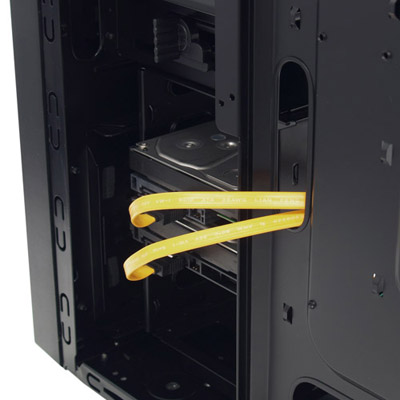

ケーブル類の裏配線

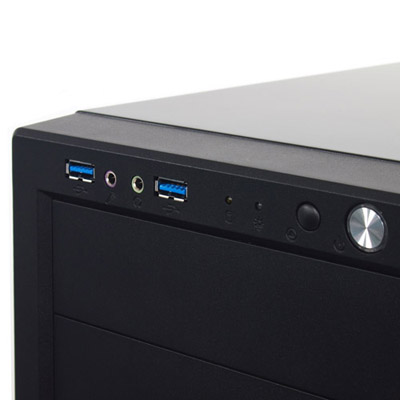

フロントI/O部分

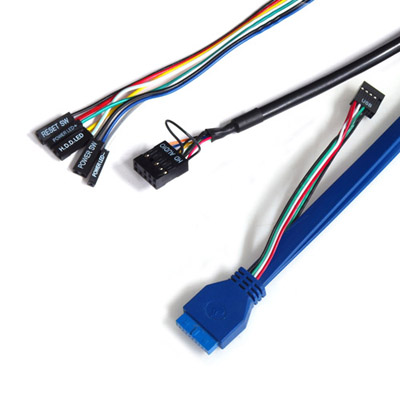

フロントI/Oケーブル・・・USB3.0と2.0の両対応(USB2.0コネクタで接続した場合はUSB2.0として認識されます。)
