T33-B
定番ATXミドルタワーケースのUSB3.0コネクタ搭載版、
電源ボトムレイアウト型オールブラックフレーム採用、電源無し
仕様概略
この製品は販売終了しました。
型番・JAN
T33-B/A JAN:4571225052595

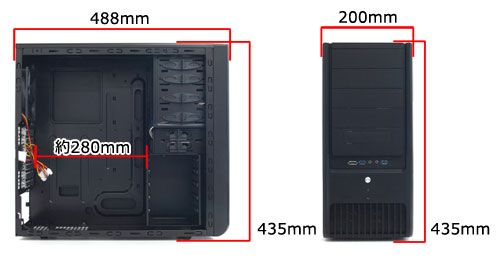

外形寸法
・・・
図示
幅200 x 高さ435 x 奥行488mm
拡張カード用奥行約28cm
5インチベイ
4本
3.5インチベイ
1本/シャドウベイ5本
搭載電源
別途ご用意下さい。
対応
ATX、マイクロATX、mini-ITX
各種I/O
USB3.0×2個、e-SATA×1個、
オーディオin/out各1個 (HD AUDIO専用)
搭載可能ファン
フロント →12cm×1(別途ご用意下さい)
リア →8/12cm×1(12cm角ファン出荷時搭載済)
サイド →12cm×2(別途ご用意下さい)
トップ →8/12/14cm×1(別途ご用意下さい)
搭載ファン仕様
リア
120×120×25mm厚
1000rpm±10% / 20.8dBA / 38.52CFM
ペリフェラル4Pin接続
フレーム/重量
0.6mm SECC、約6.0kg
付属品
ネジセット・日本語マニュアル
パッケージサイズ・重量
250×575×540mm・6.8kg
製品の特徴
シンプル&ハイコストパフォーマンス重視の
バリューケースのUSB3.0コネクタ搭載モデル
フロント・リア・トップ・サイドに12cmファンの搭載が可能
※リアのみ12cm角ファン出荷時搭載済。
※リアは8cm角ファンも搭載可能。
※トップは14cm径も搭載可能。
USB3.0コネクタ×2個、HD AUDIO専用の
オーディオ、in/outコネクタ、e-SATAコネクタ1個を搭載
オールブラック塗装のフレームに数々のギミックを採用
1)
ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
2)
5インチベイおよび3.5インチベイの一部にスクリューレス方式の固定クリップを採用。ワンタッチでドライブ類の固定が可能です。
※クリップを外すことで通常のネジ止めによる固定にも対応。
3)
バックプレート固定方式のCPUクーラーの取付け/取外しに有利なCPUクーラーメンテナンスホールを実装。
※マザーボードによってはCPUソケットの位置関係で開放部と一致しない場合があります。
4)
熱源の分散に有利な電源ボトムレイアウト(下部配置構造)を採用。
※電源は別途ご用意下さい。
5)
水冷チューブや各種ケーブルの配線を容易にする水冷チューブ配管用スルーホールを背面部に実装(2個)。
RoHS対応の環境配慮型プロダクト
お知らせ
型番とJANの変更のお知らせ
2013年の出荷分より型番とJANが新しくなりました。
仕様などには変更はございません。
新 T33-B/A JAN:4571225052595
旧 T33-B JAN:4571225049465

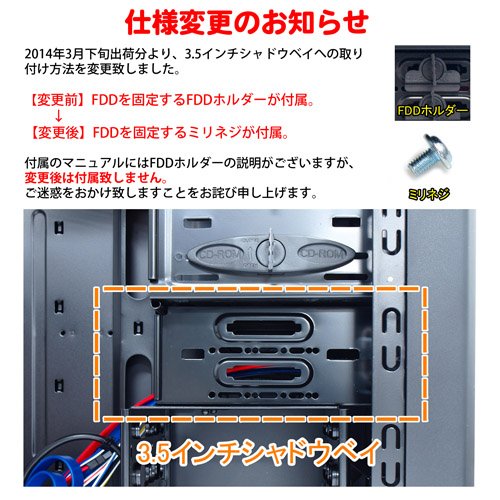

仕様変更のお知らせ
2014年3月下旬出荷分より、3.5インチシャドウベイへのデバイス
取り付けを、FDDホルダーからミリネジで行うよう変更致しました。
マニュアルにはFDDホルダーの記述がございますが、
変更後はFDD
ホルダーは付属致しません。
ここに訂正してお詫び申し上げます。
ダウンロード
マニュアル
オプションパーツ
PCケース T33/T66シリーズ専用HDD取付けレール 1セット【初期不良1週間】
T33-Bケース搭載フロントI/O USB3.0コネクタ【初期不良2週間】
製品画像

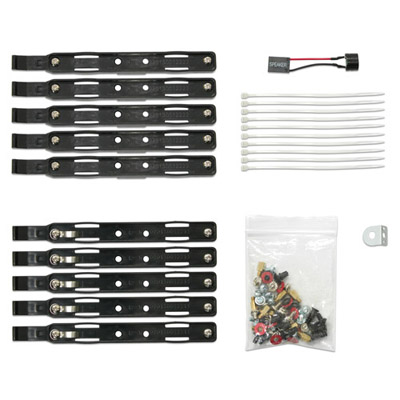

付属品

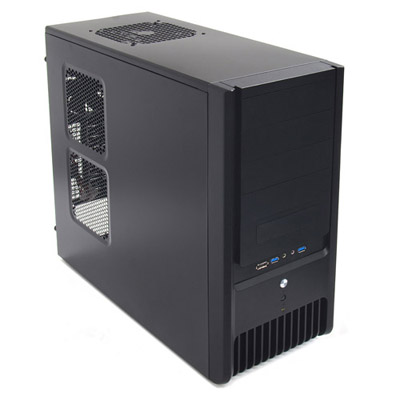

製品本体・・・全体

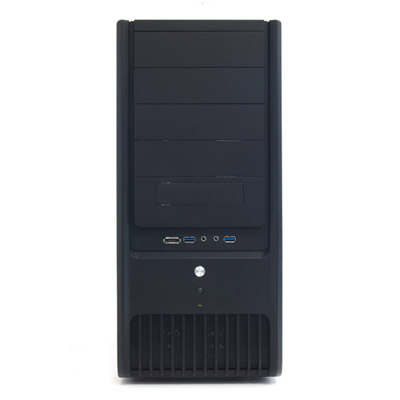

製品本体・・・正面

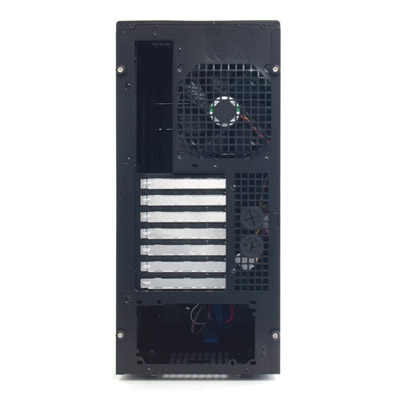

製品本体・・・背面

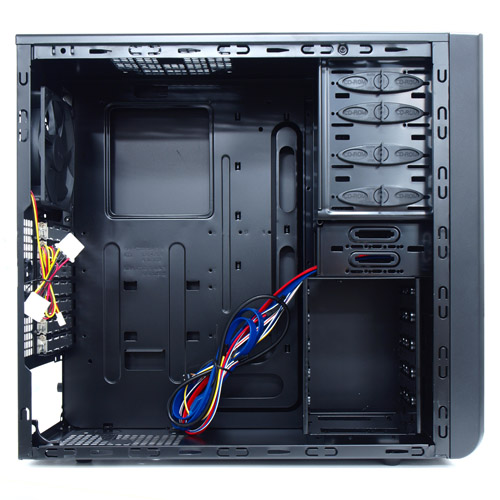

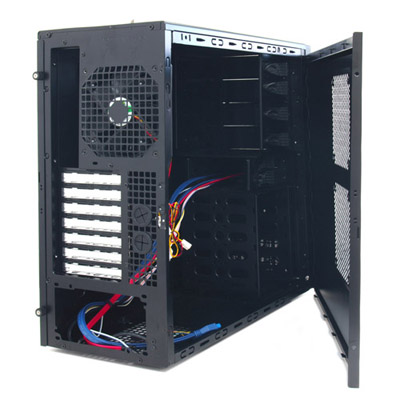

製品本体・・・内部
製品本体・・・内部
お知らせ

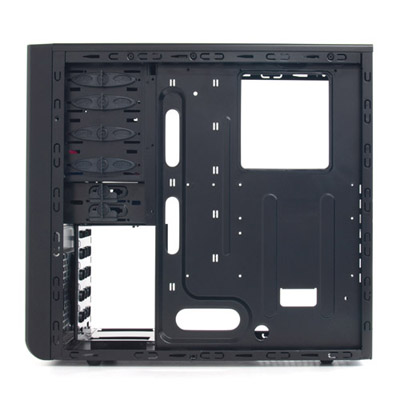

製品本体・・・内部

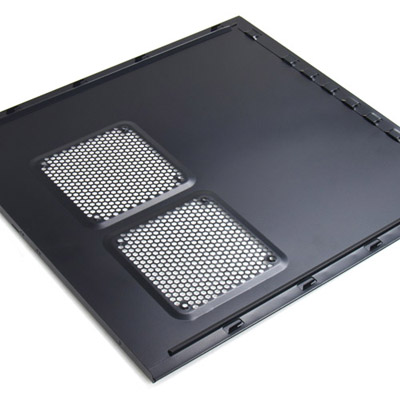

サイドパネル・・・ファン2個搭載可能(別途お求めください。)

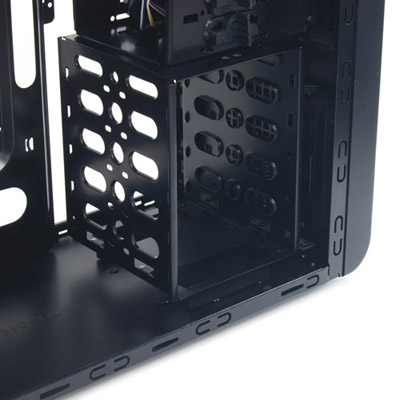

3.5インチシャドウベイ・・・レール固定方式の取り付け方法

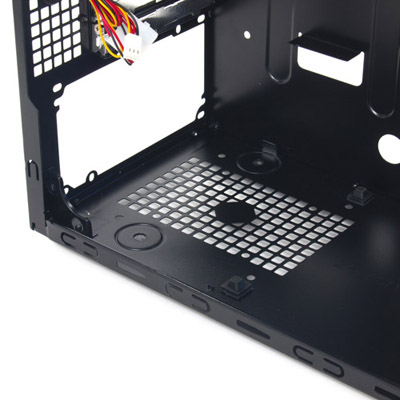

電源設置部分・・・ボトムレイアウトのケース底面部に電源設置となります。

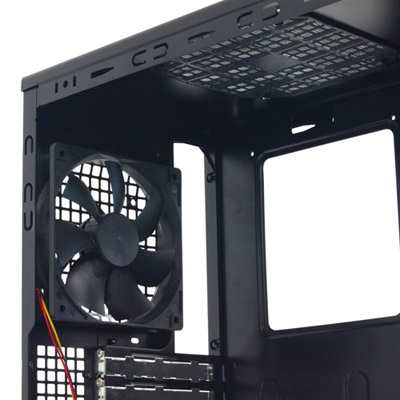

リア、トップファン・・・リアファンは出荷時搭載済み。トップは付属しておりません。

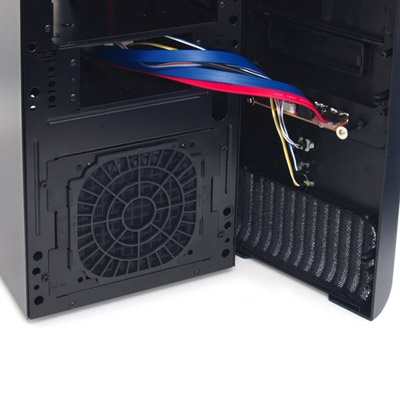

フロントファン・・・フロントパネルを取り外して、ケースファンを取り付けます。(ファンは別途お求めください。)

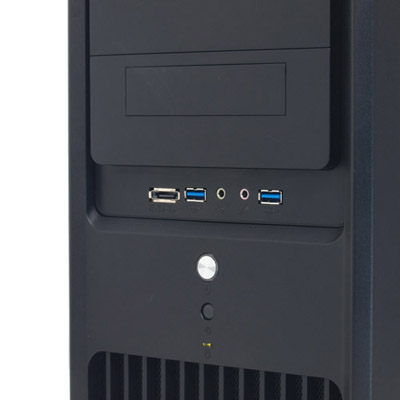

フロントI/O・・・USB部分は3.0に変更

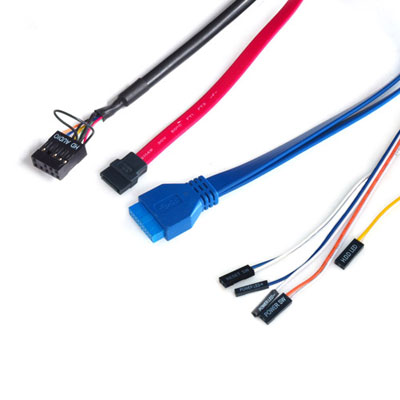

フロントI/Oのケーブル類・・・USB3.0は従来とコネクタ形状が異なるのでご注意ください。
