CASE BY CASE 3
サイズオリジナルデザインATXミドルタワーケース、USB3.0×2、USB2.0×4、電源無し、ブラック
仕様概略
この製品の販売を終了しました。
型番・JAN
SCBC03-BK JAN:4571225051611

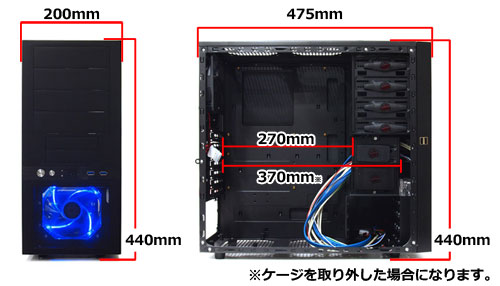

サイズ
・・・
図示
幅200×高さ440×奥行475mm
拡張カード用奥行き約27cm〜最大約37cm(※専用ベイを外した場合)
5インチベイ
4本
3.5インチベイ
2本/シャドウベイ3本
2.5インチベイ
シャドウベイ3本
※専用ベイとして搭載
電源
別途ご用意下さい(ATX電源対応)
対応M/B
ATX、マイクロATX
各種I/O
USB3.0×2個、USB2.0×4個、
オーディオin/out各1個
※USB3.0はヘッダピン接続タイプ
搭載可能ファン
フロント 12cm×1個(出荷時搭載済み)
リア 12cm×1個(出荷時搭載済み)
トップ 12cm×2個
サイド上部 8/12/14cm×1個
サイド下部 12/14cm×1個
ボトム 12cm×1個
※トップ/サイド/ボトム用ファンは別途ご用意下さい
搭載ファン仕様
・フロント
ブルーLED搭載 クリアタイプ
120×120×25mm厚
1000rpm±10% / 18.7dBA /33.4CFM
ペリフェラル4ピン接続
・リア
LED無し ブラック
120×120×25mm厚
800rpm±10% / 16.8dBA /31CFM
ペリフェラル4ピン接続
*フレーム/重量 :0.6mm SECC / 約5.4kg
付属品
日本語マニュアル
パッケージ寸法
255×483×555mm
重量
6.8kg
製品の特徴
サイズオリジナルデザインケース「CASE by CASE」の3代目モデル
多数のフロントUSBにもUSB3.0へのアップデート
USB3.0コネクタ×2個、2.0コネクタ×4個搭載
2.5インチドライブ専用シャドウベイ搭載
3.5インチ用シャドウベイとは別に2.5インチドライブ専用シャドウベイを実装。
オールブラック塗装のフレームを採用
1)
ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
2)
バックプレート固定方式のCPUクーラーの
取付け/取外しに便利なCPUクーラーメンテナンスホールを実装。
※マザーボードによってはCPUソケットの位置関係で
開放部と一致しない場合があります。
3)
熱源の分散に有利な電源ボトムレイアウト
(下部配置構造)を採用。電源がネジ止めされる
バックパネル部分に防振パッドを装着。
※電源は別途ご用意下さい。
4)
水冷チューブや各種ケーブルの配線を容易にする
水冷チューブ配管用スルーホールを背面部に実装(2個)。
RoHS対応の環境配慮型プロダクト
サポート関連
ダウンロード
マニュアル
お詫び
現在販売されている本製品に、古いバージョンのマニュアルが同梱されて いるものがございました。最新のマニュアルはWEBサイトにアップされている
ものとなります。
(電源/PCI取付用ネジの形状が六角→丸に)
ご迷惑をお掛けしました事をここにお詫び申し上げます。
製品画像

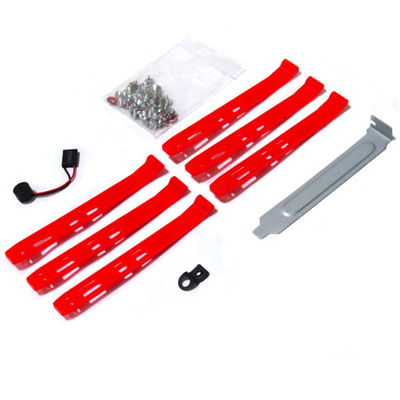

付属品

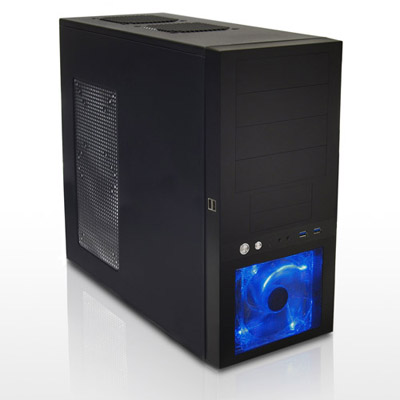

製品本体・・・全体

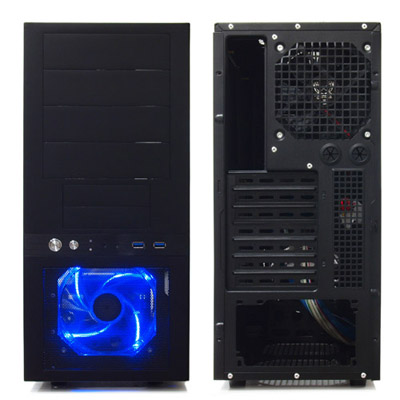

製品本体・・・正面と背面

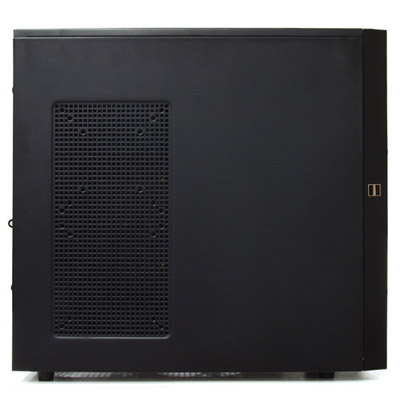

製品本体・・・側面

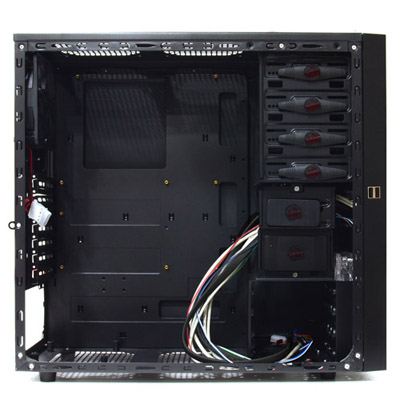

製品本体・・・内部

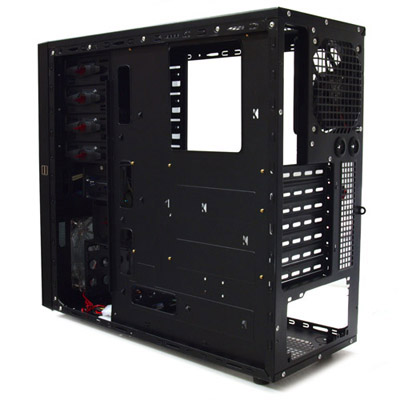

製品本体・・・内部、背面側より

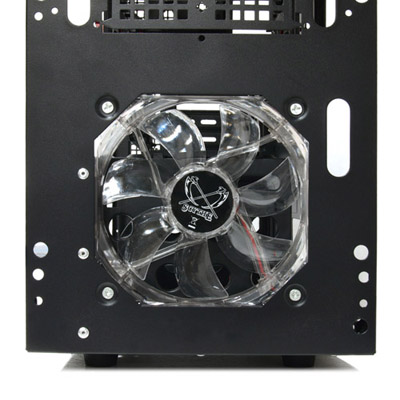

フロントファン部分・・・フロントパネルを取り外してからの螺子止固定。12cm角ファン出荷時搭載済み

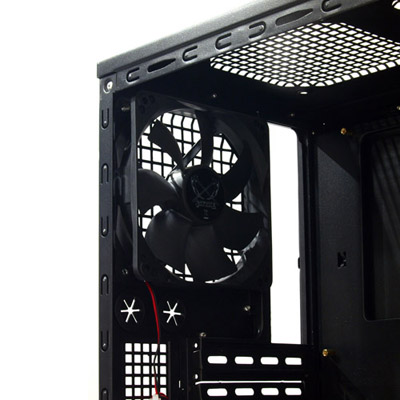

リアファン部分・・・12cm角ファン出荷時搭載済み

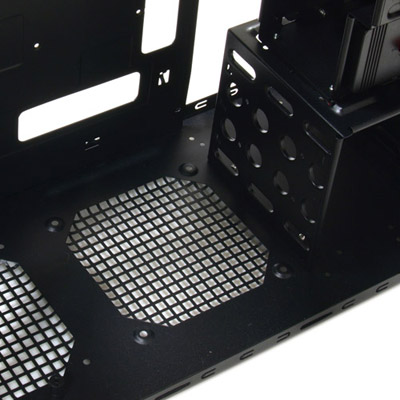

底面ファン部分・・・12cm角ファン搭載可能、(ファンは別途お求めください。)

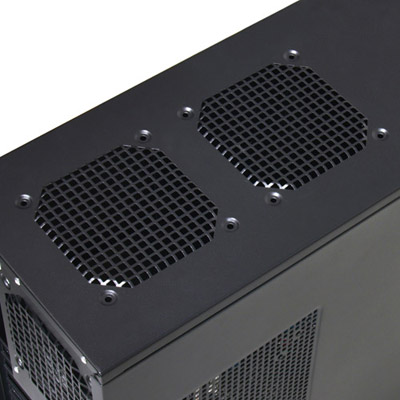

上面部ファン・・・12cm角ファン2個搭載可能(ファンは別途お求めください。)

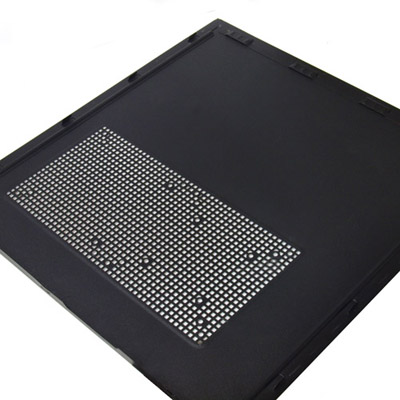

サイドパネル・・・12cm/8cm角ファンが2個搭載可能(ファンは別途お求めください。)

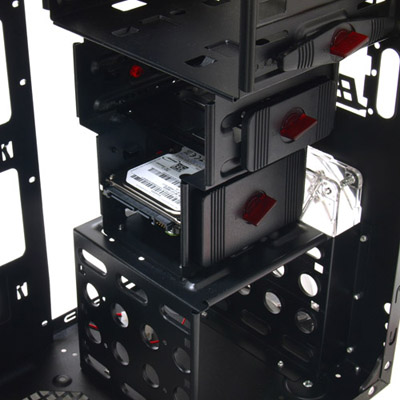

シャドウベイ部分・・・2.5インチ用と3.5インチベイ用のそれぞれのシャドウベイあり。
中段部分の3.5インチケージを取り外し可能

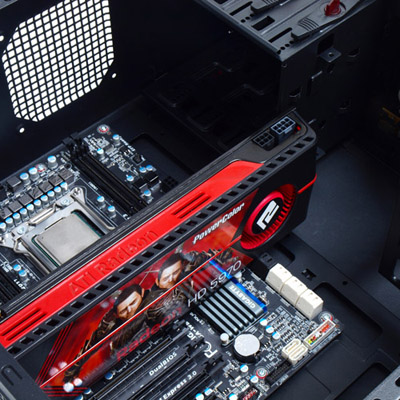

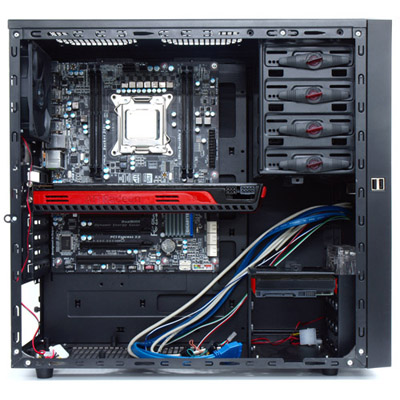

・30cmオーバーの長いカードも搭載可能。
中段部分の3.5インチケージを取り外し可能
・30cmオーバーの長いカードも搭載可能。

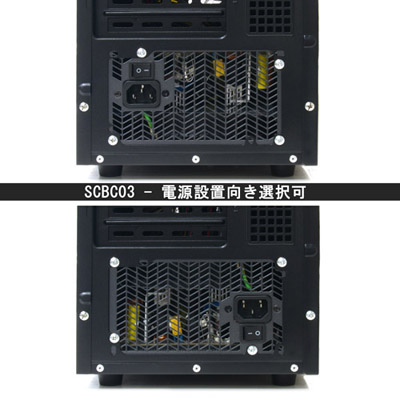

電源設置・・・ボトムレイアウトの電源配置、電源の向きを変更可能。

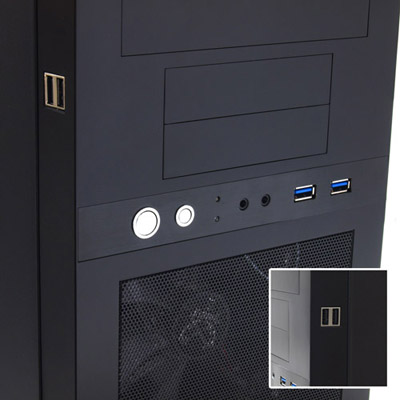

フロントI/O部分・・・両側面はUSB2.0を2個ずつ、正面にUSB3.0を2個と各種I/Oを配置

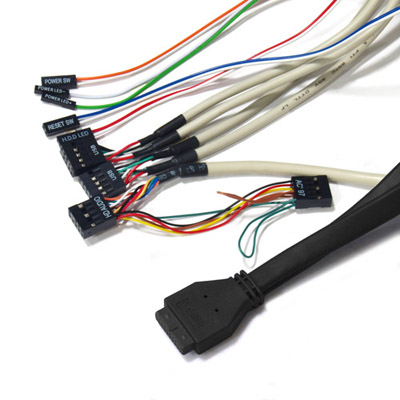

フロントI/O用のケーブル各種
