MONOBOX Micro

マイクロATXミニタワーケース、USB3.0対応、 2.5インチドライブ対応、電源無し、ブラック

製品画像
仕様概略 この製品は販売終了しました。
  • 型番・JAN
    MONOBOX Micro（マイクロATX）　JAN:4571225049335
  • 外形寸法
    幅204 x 高さ406 x 奥行492mm
    拡張カード用奥行標準27.5cm・最大38cm
  • 5インチベイ
    2本（1本は3.5インチベイと排他利用）
    3.5インチベイ
    1本（5インチベイと排他利用）、
    シャドウベイ4本
  • 2.5/3.5共用
    2本（付属の専用トレイによる）
  • 搭載電源
    別途ご用意下さい
    ※奥行160mmまでのATX電源に対応
  • 対応M/B
    マイクロATX、mini-ITX
  • 各種I/O
    USB3.0×2個（ヘッダピン接続）、USB2.0×1個、
    オーディオin/out各1個(AC97/HD AUDIO対応）
  • 搭載可能ファン
    フロント　→14cm×1（別途ご用意下さい）
    リア　　　→12cm×1（出荷時搭載済）
    トップ　　→8/12/14cm×1（別途ご用意下さい）
    サイド　　→12cm×1（別途ご用意下さい）
  • 搭載ファン仕様
    120×120×25mm厚、
    1000rpm±10％/20.8dBA/38.52CFM
    ペリフェラル4ピンコネクタ
  • フレーム/重量
    0.6mm SECC、5.75kg
  • 付属品
    ネジセット、日本語マニュアル
  • パッケージサイズ・重量
    265×455×555mm・6.8kg

製品の特徴
  • マイクロATXミニタワーケース

    USB3.0コネクタ2個搭載（ヘッダピン接続仕様）
  • 2.5インチドライブの直接マウントに対応するシャドウベイを実装

  • アクリルウィンドウサイドパネル＋オールブラックペイントフレームを採用
    １）ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
    ２）5インチベイにスクリューレス方式のクリップを採用。
    ワンタッチでドライブ類の固定が可能です。
    ３）拡張カード用の奥行を標準状態で約27.5cm確保。さらに
    着脱可能な3.5インチシャドウベイを取り外す事で最大38cmまでの長さに対応可能です。
    ４）リア部に12cmファンをインストール済み。
    これ以外にユーザー任意でフロントに14cm、トップパネルに8/12/14cmのいずれか、さらにサイドパネルに12cmファン を各1個増設可能です。
    ５）バックプレート固定方式のCPUクーラーの取付け/取外し
    に有利なCPUクーラーメンテナンスホールを実装。
    可能な限りの面積を確保する事であらゆるマザーボードに対応。
    ６）熱源の分散に有利な電源ボトムレイアウトを採用。（下部配置構造）
    また、電源ファンのエアフローによる埃の侵入を防止する着脱・水洗い可能な防塵フィルターを実装。
    ７）水冷チューブや各種ケーブルの配線を容易にする水冷チューブ配管用スルーホールを背面部に実装（2個）。

  • RoHS対応の環境配慮型プロダクト


ダウンロード
製品画像

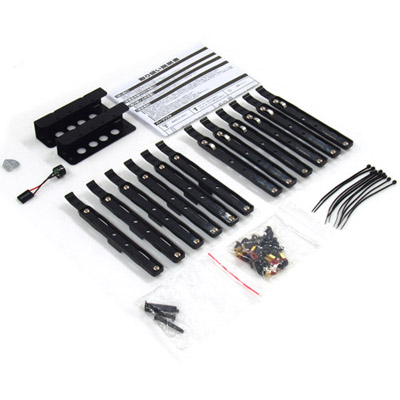

付属品

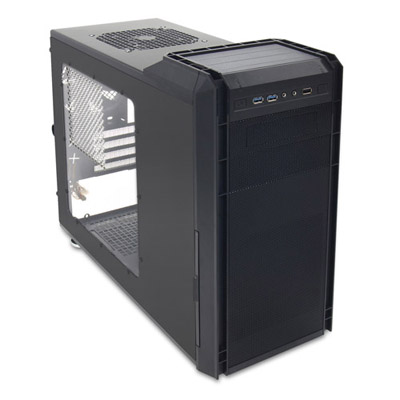

製品本体・・・全体

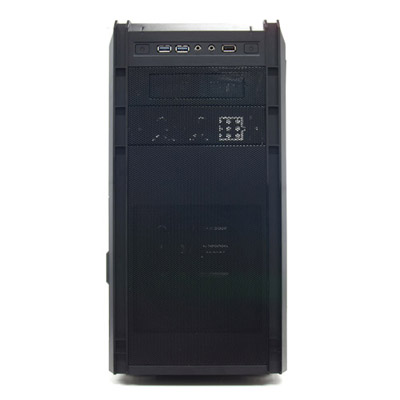

製品本体・・・正面

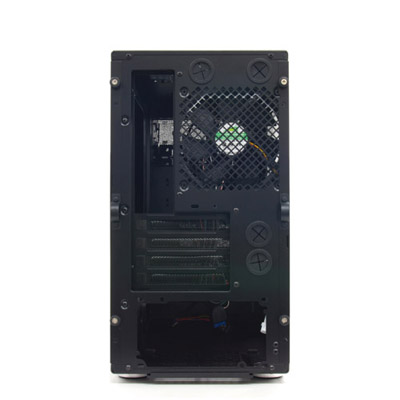

製品本体・・・背面

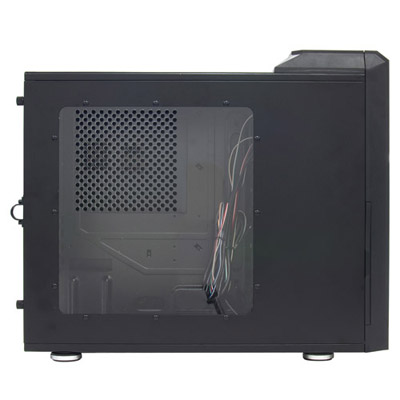

製品本体・・・側面

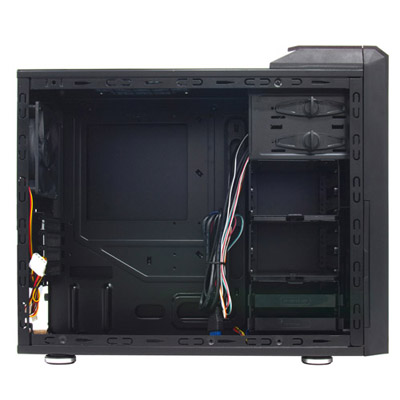

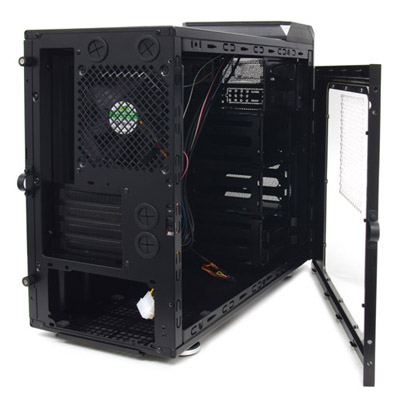

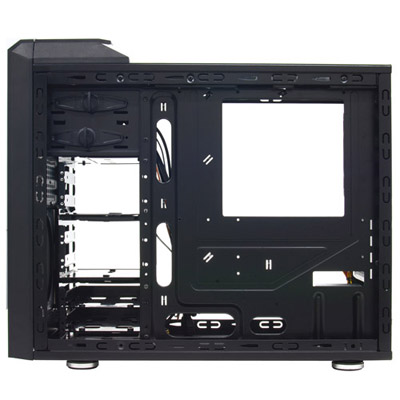

製品本体・・・内部


製品本体・・・内部


製品本体・・・内部

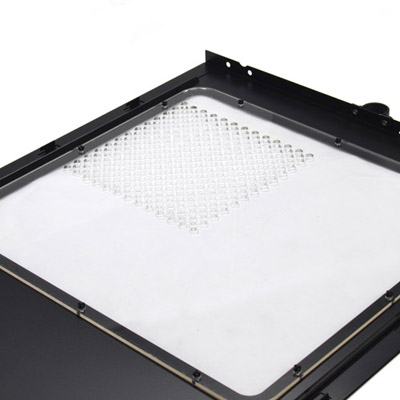

サイドパネル部分

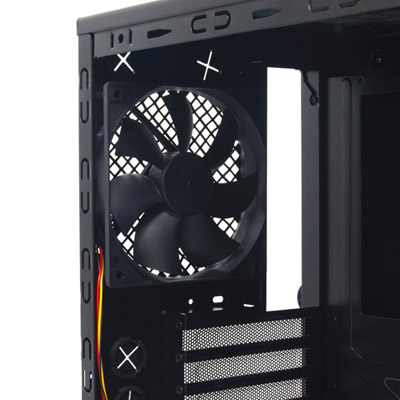

リアファン部分

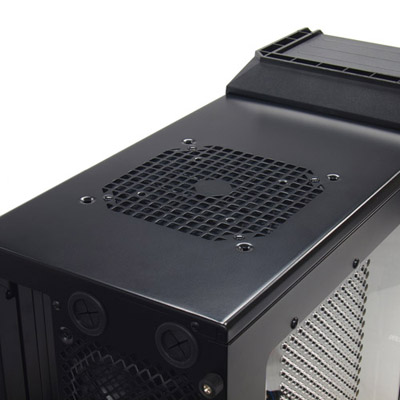

トップファン

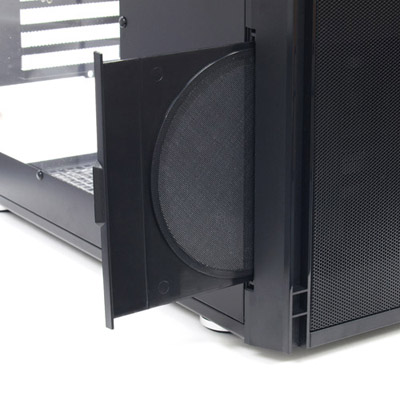

フロントファン部分はスロット方式で簡単にファンフィルターを脱着することが可能

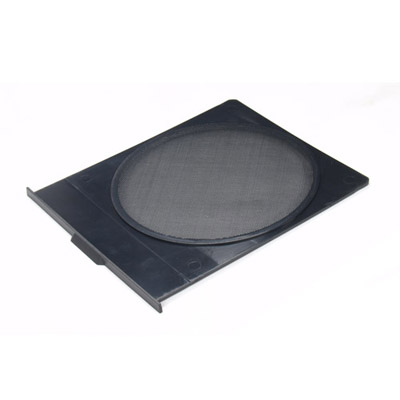

ファンフィルター・・・取り外してメンテナンスをすることが可能。

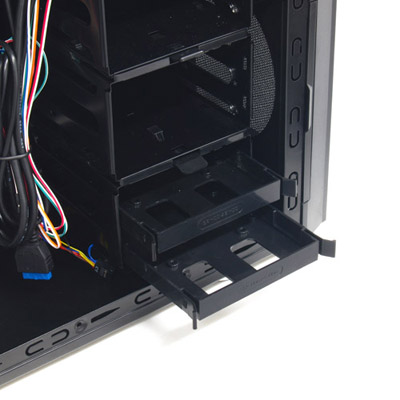

3.5シャドウベイはトレイ方式による固定

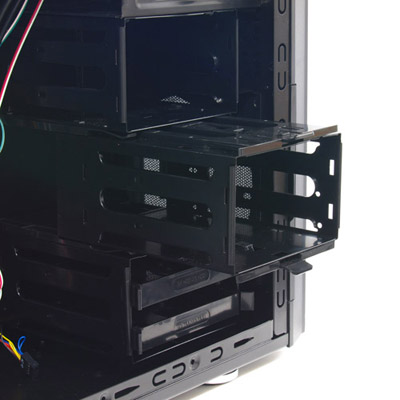

HDDケージとして取り出すことも可能

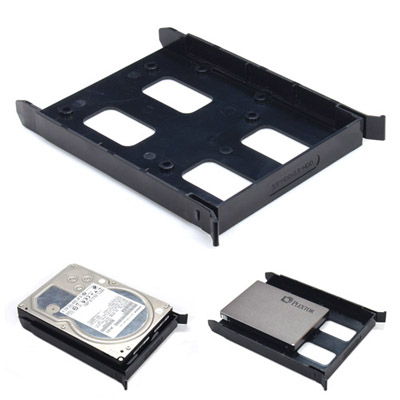

HDDトレイ・・・3.5インチ2.5インチの両方使用可能

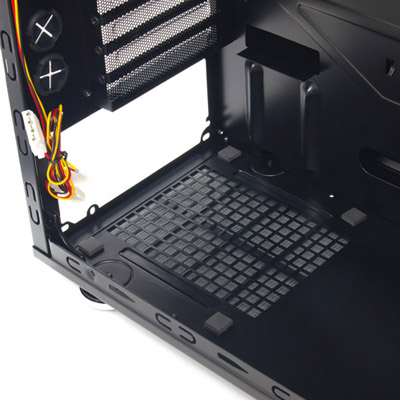

ボトムレイアウトとなる電源配置

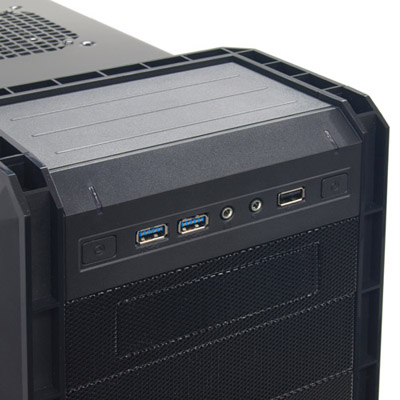

フロントI/O部分


フロントI/Oケーブル
