JONSBO U3

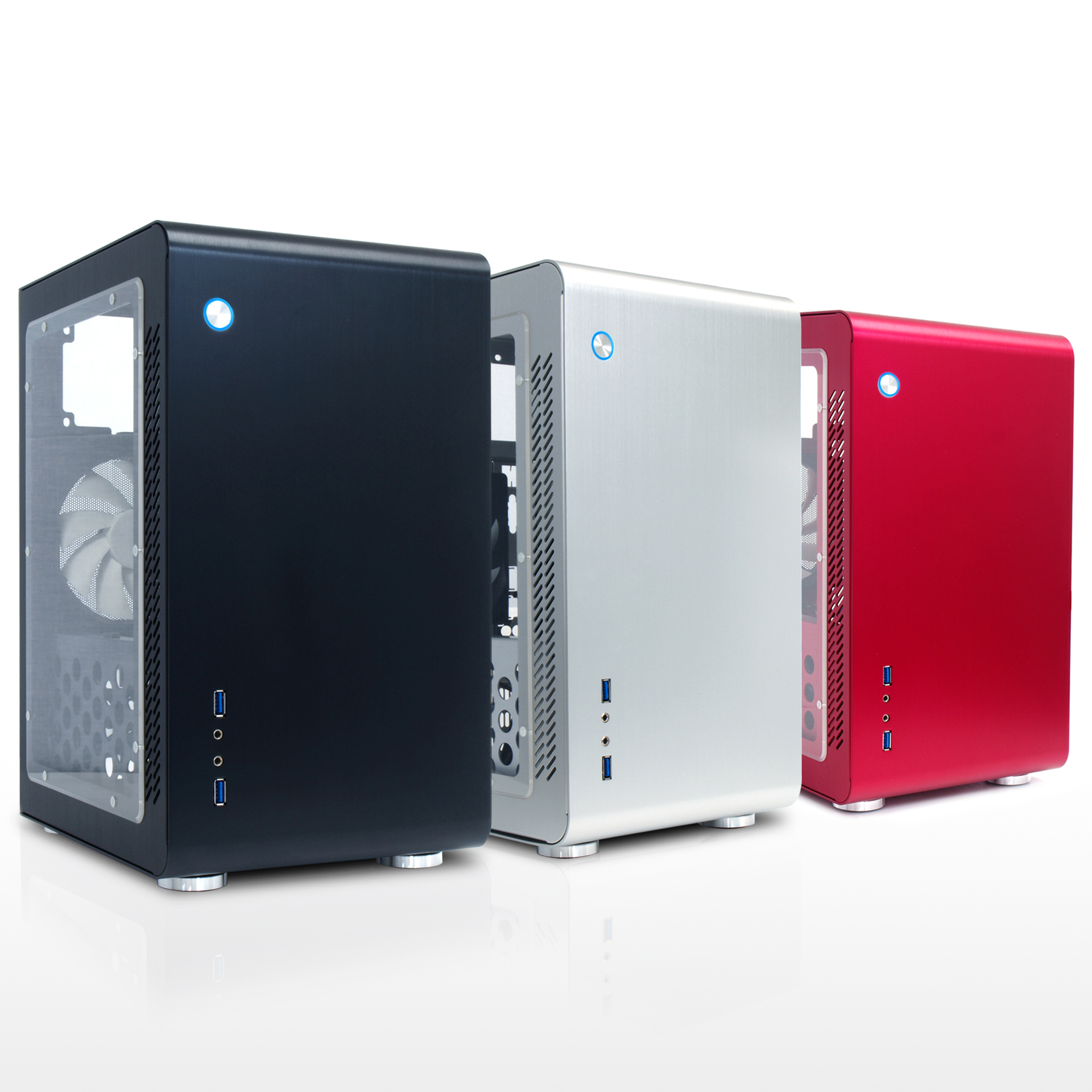

フルアルミ仕様Micro-ATX/Mini-ITX用コンパクトタワケース。ATX電源対応、2.5/3.5インチドライブベイ搭載、USB3.0×1/電源無し。シルバー、ブラック、レッドの3色。

製品画像
仕様概略
    この製品の販売を終了しました。

  • 型番・JAN
    U3-SL-W　JAN:4571225054247
    U3-BK-W　JAN:4571225054254
    U3-RD-W　JAN:4571225054803
  • サイズ
    270(W)×370(H)×208(D)mm
    ※高さ(D)はインシュレーター(12mm)含む。
  • 2.5/3.5ドライブベイ
    ボトム　2.5インチ×2台もしくは3.5インチ×1台
    サイド　3.5インチ×1台（HDDラックにマウント）
  • 5インチベイ
    なし
  • 電源
    ATX電源を別途ご用意下さい
    ※奥行き165mmまでのATX電源に対応
  • 対応M/B
    Micro-ATX/Mini-ITX
  • 拡張スロット
    4スロット（拡張カード奥行き260mmまで対応）
  • 各種I/O
    USB3.0×2個（ヘッダピン接続タイプ）
    HDオーディオin/out各1個
  • 搭載ファン
    リア　12cm×最大1個（出荷時搭載済み）
    （HIGH/LOW/OFF 3段階のファンコン制御）
  • フレーム/重量
    1.5mm厚5052アルミプレート（バックおよびサイド)/ 約2.35kg
  • 付属品
    カラーボックス入りネジセット、各国語マニュアル
  • パッケージ寸法・重量
    430(W)×340(H)×280(D)mm・約3.16kg

製品の特徴
  • JONSBOブランドのフルアルミ仕様の
    Micro-ATX/Mini-ITX専用コンパクトタワーケース
    「U2」の上位モデルとなる「U3」シリーズは、アクリルウインドウモデル
    となります。拡張カードスロット4本搭載で最大260mmまでの
    グラフィックスボードが搭載可能。
    高さ175mmまでのハイエンドクラスのCPUクーラーも搭載可能。

  • ATX電源の搭載に対応
    ※電源筐体の奥行きが165mmまでのATX電源に対応します。
    PSUラックにより電源ユニットをホールドします。

  • アクリルウインドウ仕様
    サイドパネルをアクリルウインドウ仕様とし、魅せるPCが構築可能。

  • 高さ175mmまでのCPUクーラーに対応
    ※マザーボードからはみ出してしまう形状のCPUクーラーは
    　お使いになれませんのでご注意下さい。
    ※HDDラック使用時は、クーラーの高さは140mmまでとなります。

  • 拡張スロットを4スロット実装、カード長260mmまでの
    2スロット占有グラフィックスカードに対応
    2スロット占有のVGAカードの2枚挿しが可能、SLIやCrossFireの
    構築も可能です。
    ※VGAカードの長さやPCI-Express電源コネクタの向きにご注意ください。
    ※VGAカードを2枚挿した場合、ボトム部の3.5インチHDDは
    　 取り付け不可となります。

  • ファンコントローラー搭載
    リアファンを3段階(HIGH/LOW/OFF）調整可能な
    ファンコントローラーを背面に実装。

  • 2.5インチドライブ専用シャドウベイ搭載
    最大2台までの2.5インチSSD(HDD)の搭載が可能。
    ※5インチベイは非搭載となります。

  • PCケースサイド側にHDDラックを搭載
    3.5インチHDDが1台マウント可能。
    ※VGAカードと干渉する場合があります。

  • USB3.0コネクタ（ヘッダピン接続仕様）
    HDオーディオin/outコネクタ搭載

  • 質感を高めるオーディオ機器風インシュレーター付属

  • RoHS対応の環境配慮型プロダクト
サポート関連
製品画像

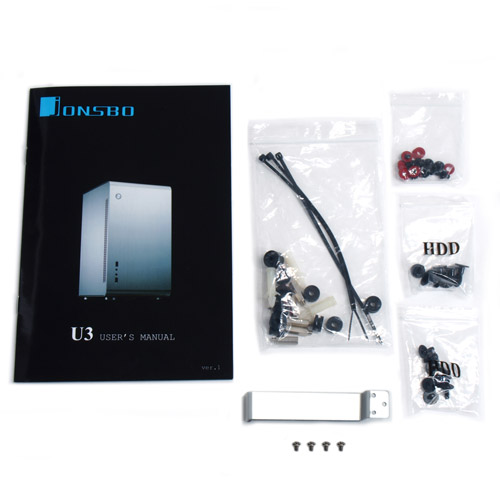

付属品


製品本体

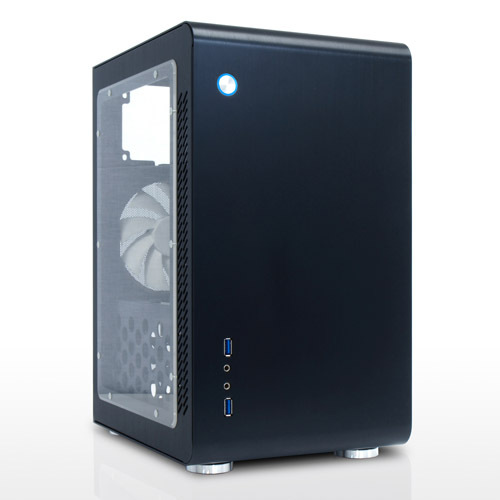

製品本体・・・ブラック、全体

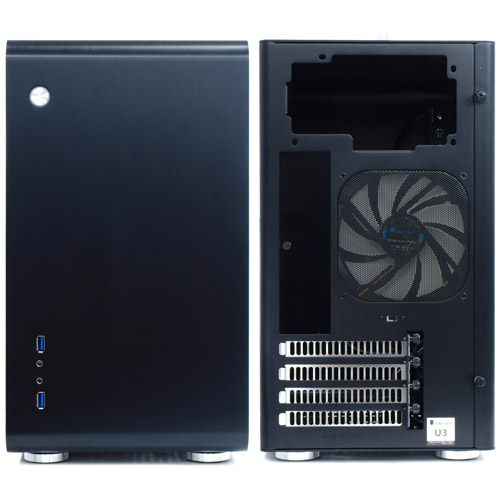

製品本体・・・ブラック、正面と背面

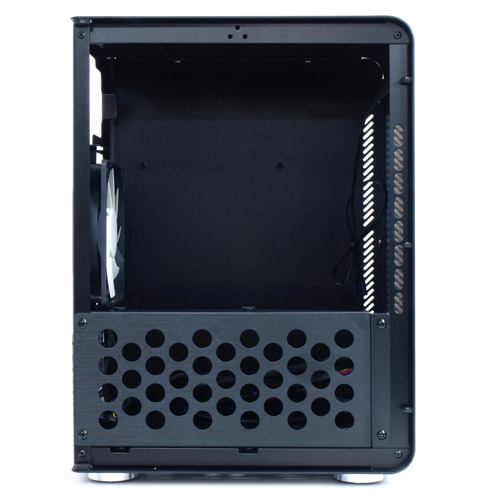

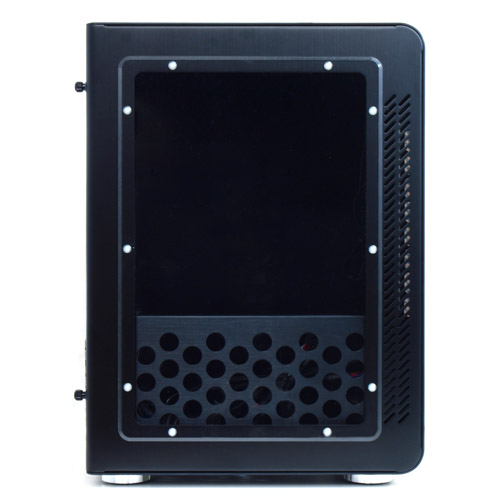

製品本体・・・ブラック、側面　＜片面アクリルサイドパネル＞


製品本体・・・シルバー、全体


製品本体・・・シルバー、正面と背面

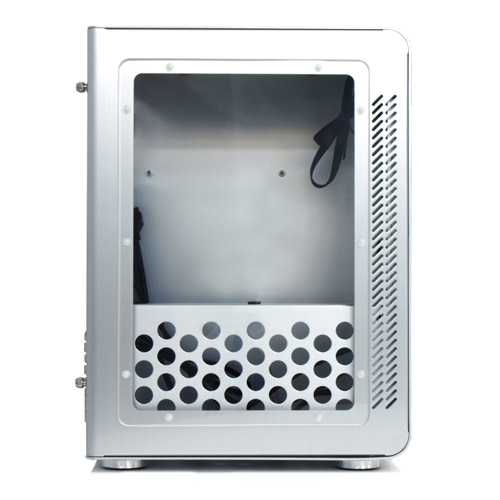

製品本体・・・シルバー、側面　＜片面アクリルサイドパネル＞

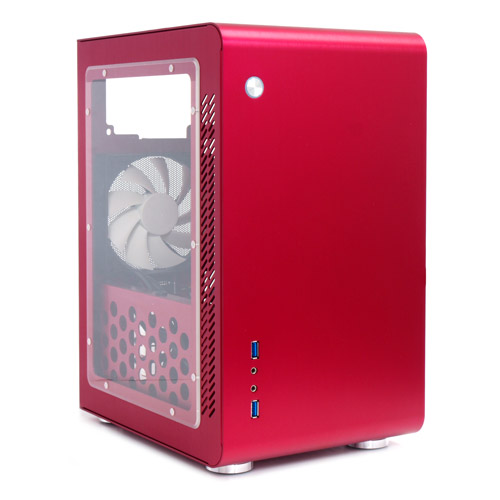

製品本体・・・レッド、全体

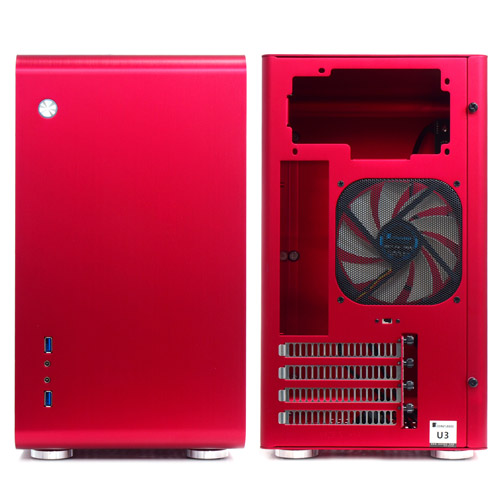

製品本体・・・レッド、正面と背面

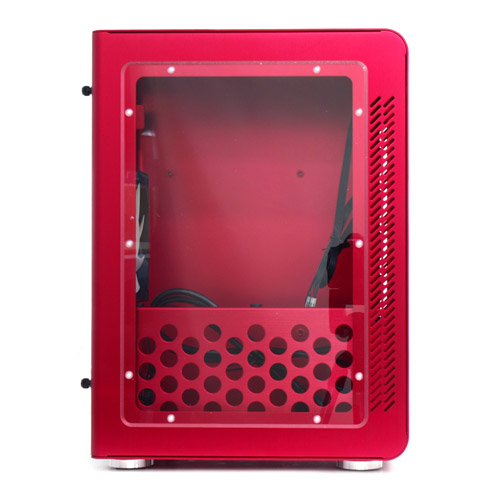

製品本体・・・レッド、側面　＜片面アクリルサイドパネル＞


製品本体・・・内部

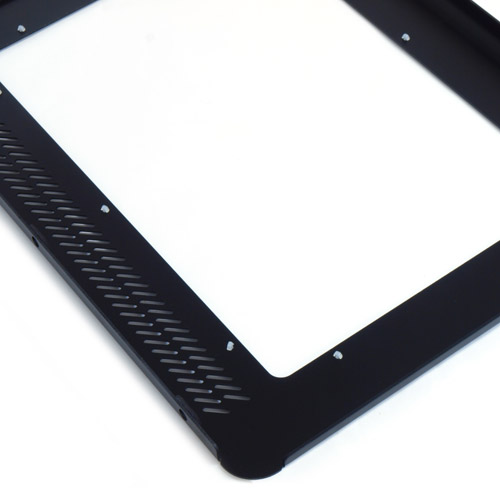

アクリルパネル窓のサイドパネル


ケース底面・・・底面にドライブを設置。振動防止対策にゴムワッシャー付属。底面側の設置例

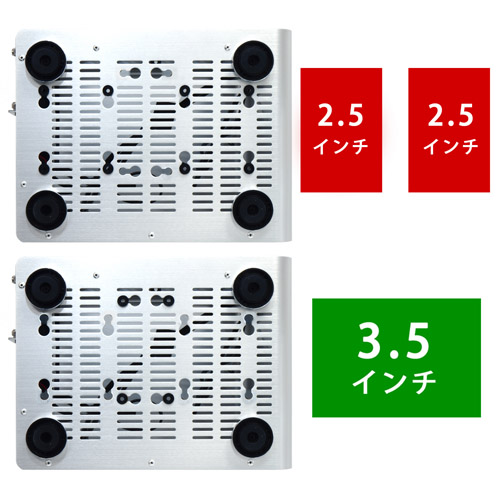

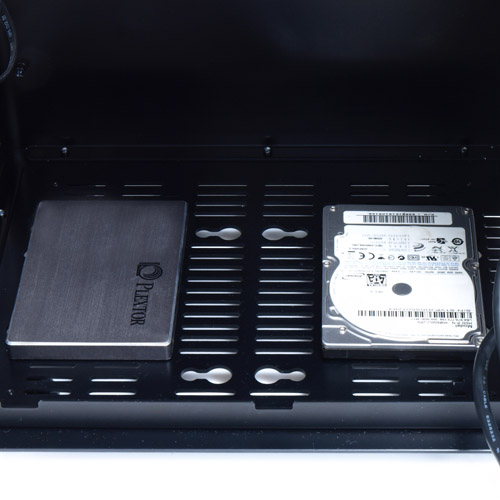

ケース底面・・・ドライブ設置例、2.5インチなら2台搭載可能

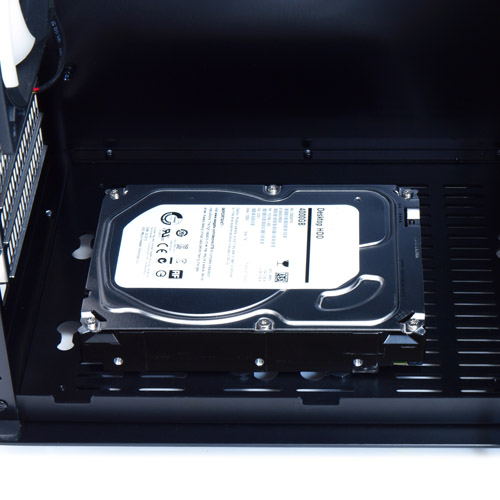

ケース底面・・・ドライブ設置例、3.5インチなら1台搭載可能。

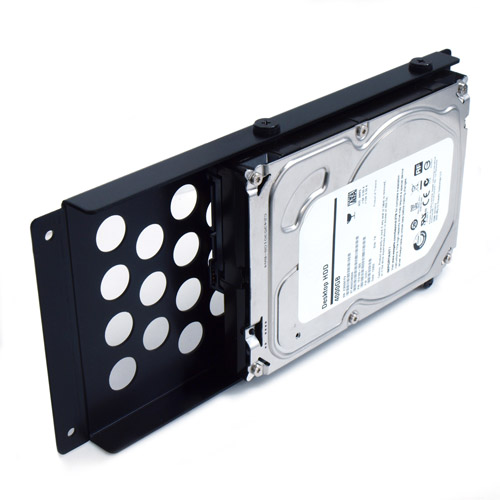

サイド側に3.5インチ用、ドライブ固定のトレイ付属。

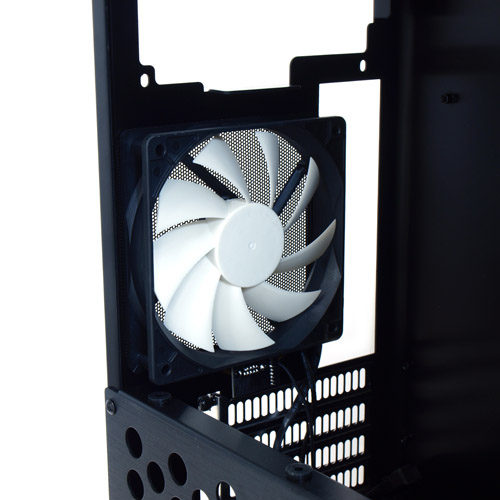

リアファン・・・出荷時搭載済み

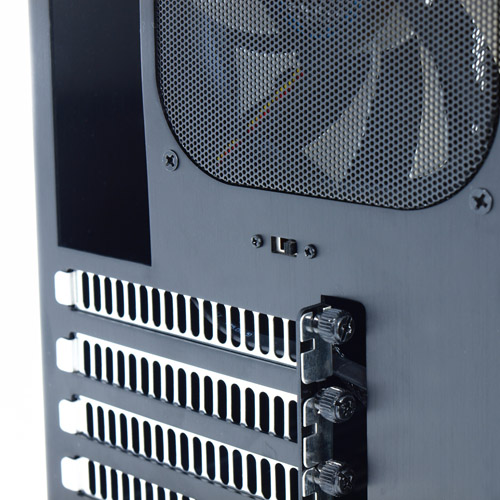

リアファン専用のファンコントローラー、HIGH(高速)、LOW(低速)、SOTP(停止)の3段階切り替え

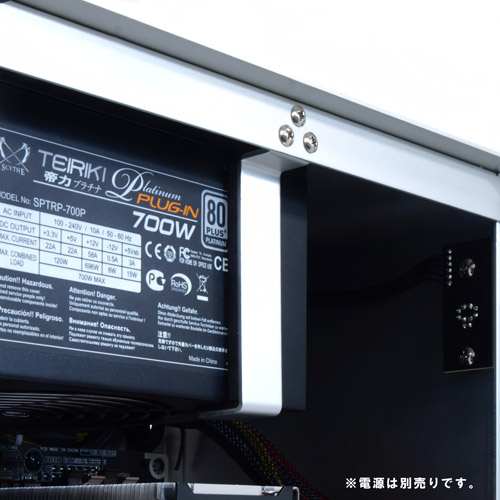

電源ホルダー・・・しっかり固定のホルダー付

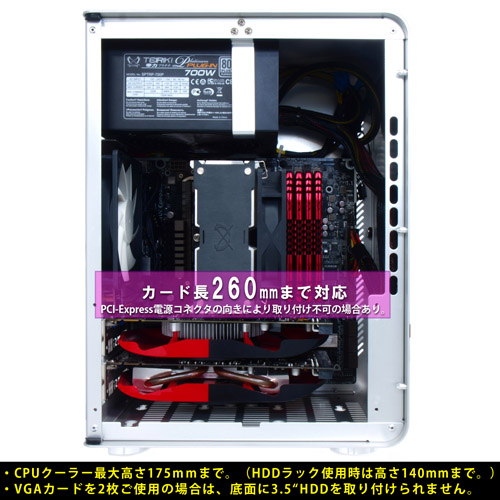

搭載例・・・拡張スロット部分は260mmまでのカード長に対応。CPUクーラーの高さは175mmまで

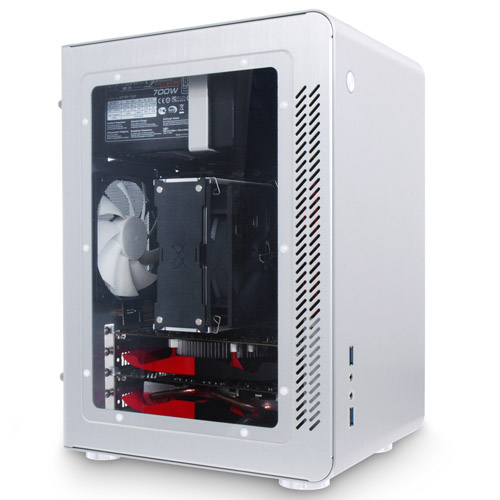

組み込み例・・・アクリルサイドパネルでケース内の構成を魅せることも可能です。

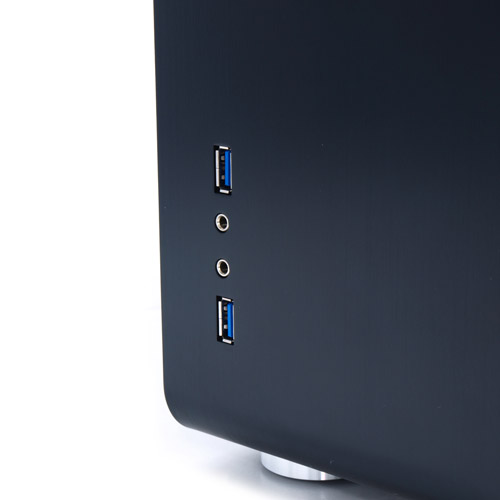

フロントI/O・・・USB3.0コネクタ2個とフロントオーディオIn/Outを搭載。

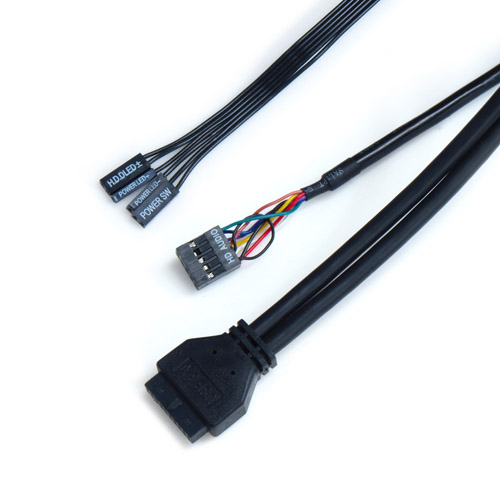

フロントI/O用のコネクタ各種

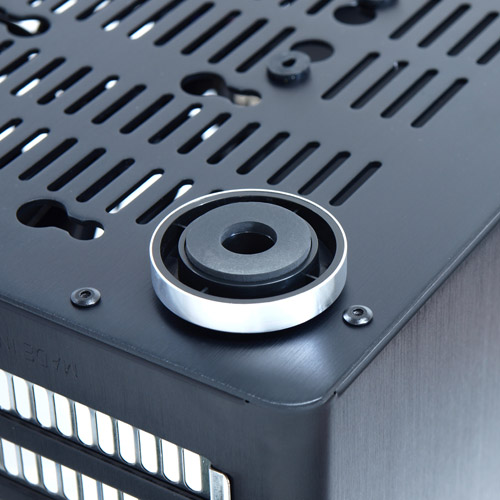

ケース底面の足部分・・・オーディオ機器のような演出が可能なインシュレーター付属。
