HERIOS ヘリオス
Raidmaxブランド、オールブラックゲーミングデザインATXミドルタワーケース、電源無し、ブラック
仕様概略
型式・JAN
HELIOS「ヘリオス」 JAN：4571225048963
外形寸法
幅225 x 高さ483 x 奥行530mm
拡張カード用奥行約41cm
5インチベイ
3本
3.5インチベイ
0本/シャドウベイ4本
※2.5インチドライブにも対応
搭載電源
別途ご用意下さい
対応
ATX / マイクロATX
各種I/O
USB2.0×2個、オーディオin/out各1個
(AC97/HD AUDIO両対応）、e-SATA×1個
搭載可能ファン
フロント →12cm×2（出荷時12cm2個搭載済）
リア →12cm×1（出荷時12cm搭載済）
トップ →12cm×1（出荷時12cm搭載済）
サイド →12cm×1（別途ご用意下さい）
搭載ファン仕様
フロント・リア・トップ
120×120×厚さ25mm
800rpm / 14.8dBA / 28.5CFM
ペリフェラル4ピン接続
フレーム・重量
0.6mm SECC、6.03kg
付属品
メーカーオリジナル英文マニュアル、ネジセット
パッケージ寸法・重量
268×590×523mm・7.4kg
製品の特徴
RaidmaxブランドのゲーミングデザインATXミドルタワーケース
存在感のある造形とメタルメッシュ採用のフロントパネル部1)
1）電源・リセットスイッチ、USBなどのI/Oコネクタ類を
フロント上部に集中配置
床置きの際の使い勝手等に配慮しました。
2）フロントレバーで着脱可能な5インチベイベゼルを採用
ケースの前面から簡単に5インチベイベゼルの
取外し/取付けが出来ます。
オールブラック塗装のフレームを採用
1) ケーブル配線を綺麗にまとめられるワイヤリングホールを実装
2）5インチベイにスクリューレス方式のクリップを採用
ワンタッチでドライブ類の固定が可能です。
※クリップを外すことで通常のネジ止めによる固定にも対応。
3）3.5インチシャドウベイにトレイ方式のモジュールを採用
専用トレイには3.5インチドライブはもちろん、
2.5インチドライブもマウンタ無しで搭載可能です。
4）3.5インチシャドウベイのモジュール化で
拡張カード用の奥行を約41cm確保
30cm超のハイエンドグラフィックボードの
2枚挿しにも余裕を持って対応可能です。
5）バックプレート固定方式のCPUクーラーの取付け/取外しに
有利なCPUクーラーメンテナンスホールを実装
※マザーボードによってはCPUソケットの位置関係で開放部と
一致しない場合があります。
6）熱源の分散に有利な電源ボトムレイアウトを採用
（下部配置構造）
また、電源ファンのエアフローによる埃の侵入を防止する
着脱・水洗い可能な防塵フィルターを実装。
対応電源の奥行は160mm以下。
3.5インチシャドウベイモジュールを１つ外す事で
200mm超の奥行にも対応可能となります。
7）水冷チューブや各種ケーブルの配線を容易にする
水冷チューブ配管用スルーホールを背面部に実装（2個）
8）エアフロー重視のファン構成
フロント ブルーLED12cm 2個
リア LED無し12cm 1個
トップ LED無し12cm 1個
多彩なフロントI/O
USB2.0コネクタ×2個、AC97/HD AUDIO両対応のオーディオin/outコネクタ、e-SATAコネクタ1個を搭載。
RoHS対応の環境配慮型プロダクト
ダウンロード
マニュアル
製品画像

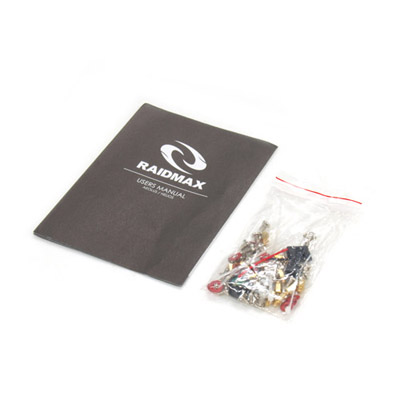

付属品

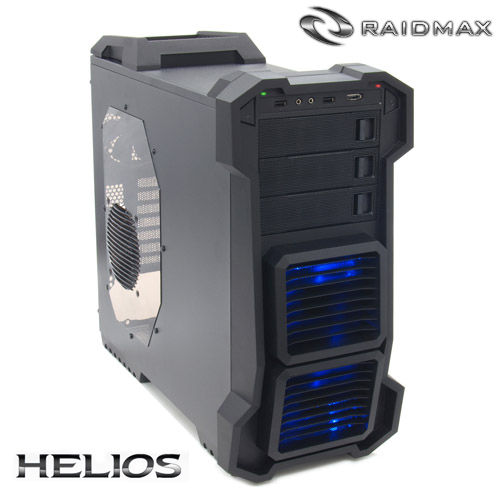

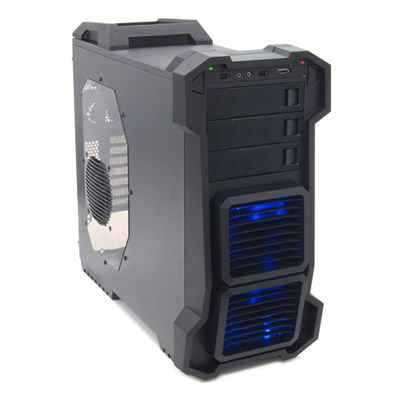

製品本体・・・全体

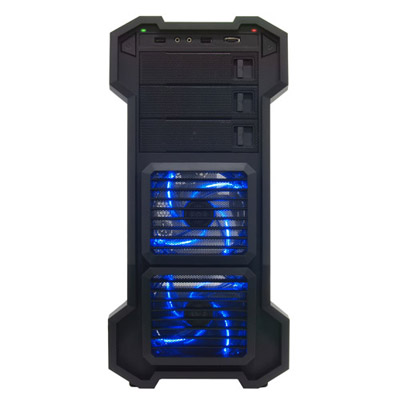

製品本体・・・正面

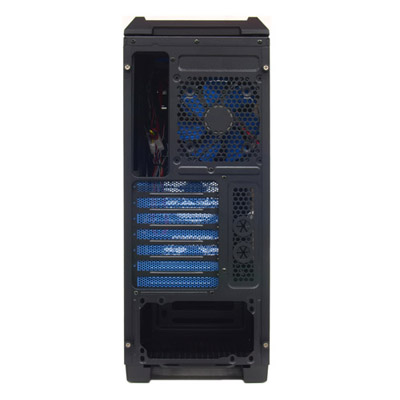

製品本体・・・背面

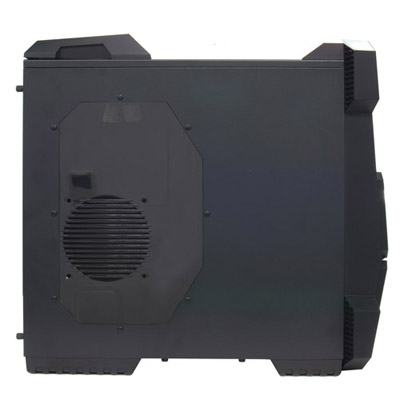

製品本体・・・・側面

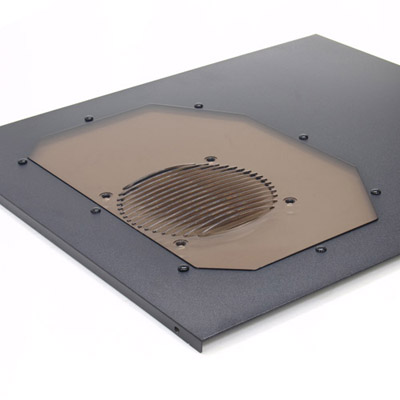

サイドパネル

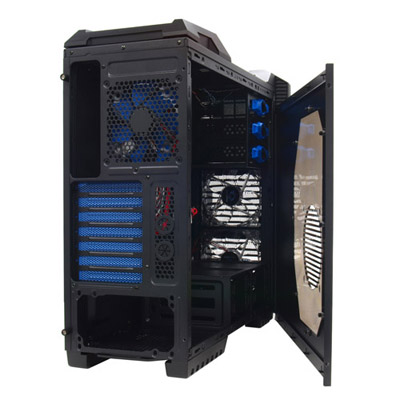

製品本体・・・内部

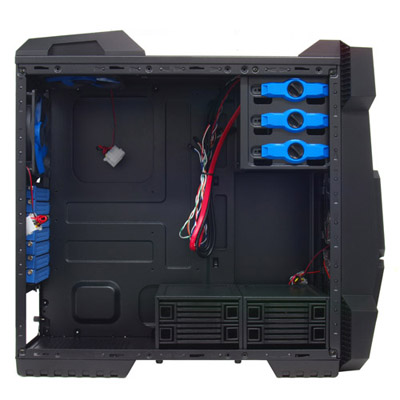

製品本体・・・・内部、マザーボード取付面

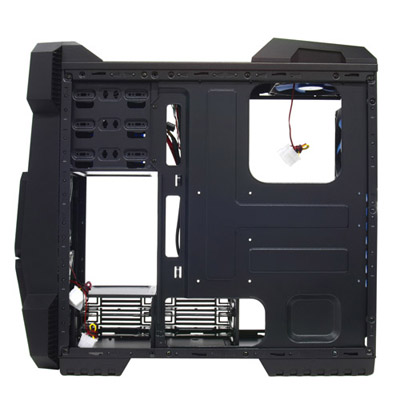

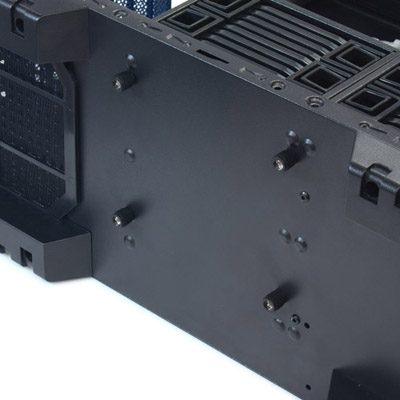

製品本体・・・内部、マザーボード取付け裏面側

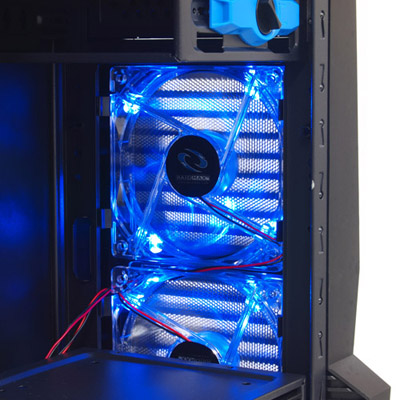

フロントファン・・・LED付ファン2個搭載済み

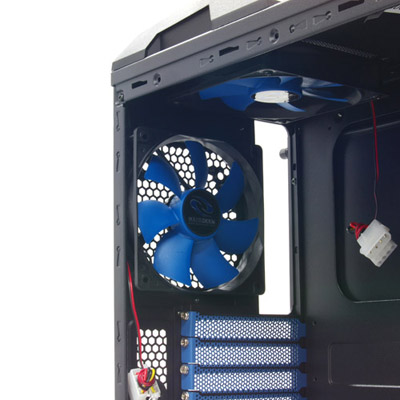

リアファン・トップファン

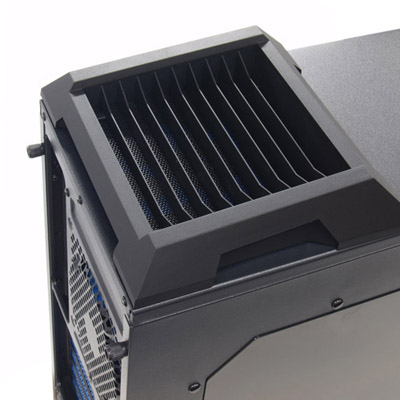

トップファン部分

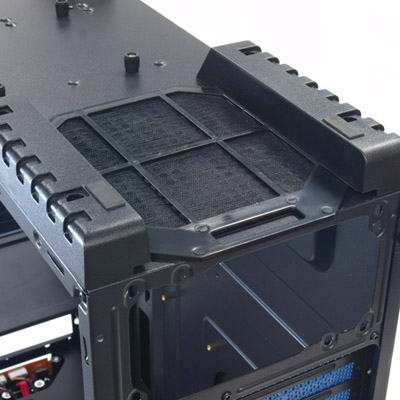

電源部の底面・・・ファンフィルター付

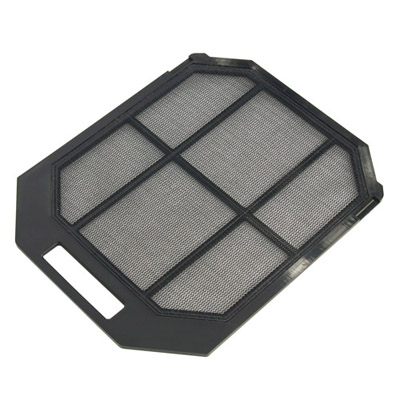

電源部分・・・フィルター

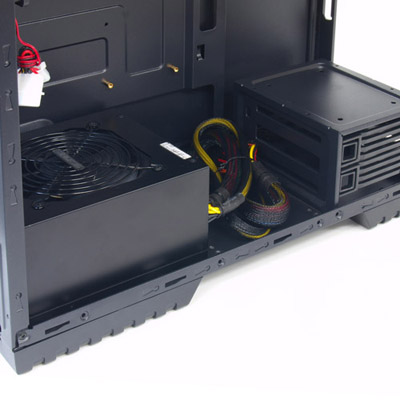

電源取り付け例

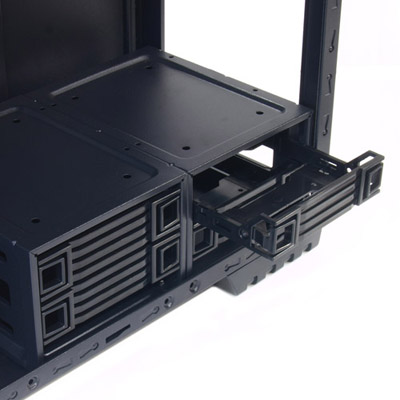

3.5シャドウベイ部分・・・HDDトレイ方式

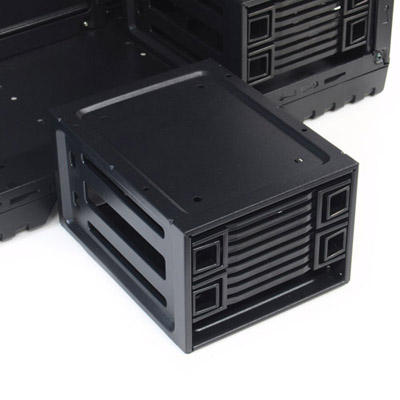

HDDケージ取外し可能
HDDケージ部分取付ネジ

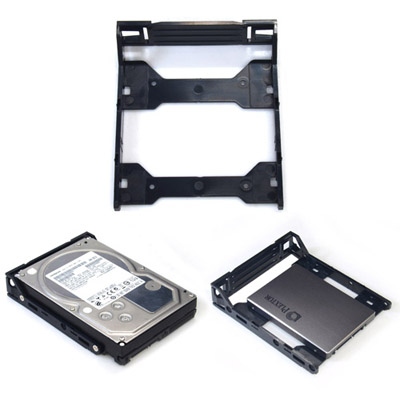

HDDトレイ

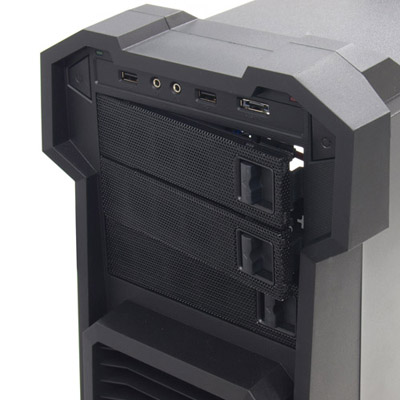

5インチベイ部分・・・ワンタッチでベゼルの開閉

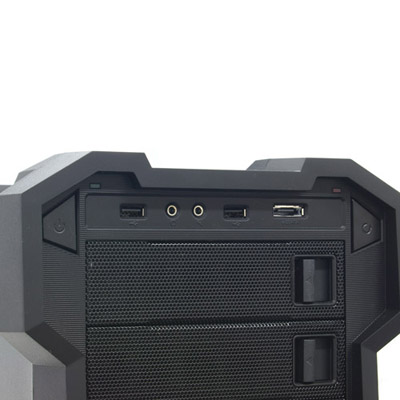

フロントI/O部分

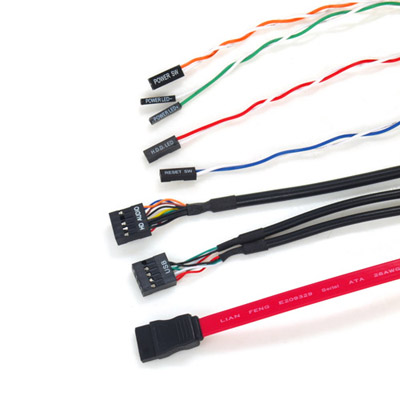

フロントI/Oケーブル
