ARES「アレス」

ATXミドルタワーケース、USB3.0対応、2.5インチドライブ対応、ホットスワップベイ2本搭載、電源無し

製品画像
仕様概略 この製品は販売終了しました。
  • 型番・JAN
    ARES　JAN:4571225049090
  • 外形寸法
    幅210 x 高さ503 x 奥行495mm
    拡張カード用奥行約30cm
  • 5インチベイ
    4本
  • 3.5インチベイ
    シャドウベイ4本
  • 2.5インチベイ
    専用シャドウベイ2本
  • 2.5/3.5共用ベイ
    ホットプラグベイ2本（S-ATA用）
    スタンドベイ1本（天板部、S-ATA用）
  • 搭載電源
    別途ご用意下さい
  • 対応
    ATX、マイクロATX
  • 各種I/O
    USB3.0×2個（ヘッダピン接続）、
    オーディオin/out各1個(HD AUDIOのみ対応）、
    e-SATA×1個
  • 搭載可能ファン
    フロント　→14cm×1（出荷時搭載済）
    リア　　　→12cm×1（出荷時搭載済）
    トップ　　→12/14cm×2（別途ご用意下さい）
    サイド　　→20cm×1もしくは12cm×2（別途ご用意下さい）
  • 搭載ファン仕様
    140×140×25mm厚、
    1000rpm / 35.7CFM / 27.2dBA
    120×120×25mm厚
    1000rpm / 34.13CFM / 20.07dBA
    いずれもファン用3Pinコネクタ
  • フレーム/重量
    0.8mm SECC、7.5kg
    付属品
    ネジセット、日本語マニュアル
  • パッケージサイズ・重量
    273×570×545mm・8.9kg

製品の特徴
  • 多彩なドライブベイと簡易水冷クーラーの
    デュアルマウントに対応するATXミドルタワーケース

  • USB3.0コネクタ2個搭載（ヘッダピン接続仕様）

  • 多彩なドライブベイを搭載
    １）5インチベイ　　＝オープンベイ4本
    ２）3.5インチベイ　＝シャドウベイ4本
    ３）2.5インチベイ　＝シャドウベイ2本
    ４）3.5/2.5共用ベイ＝ホットプラグベイ2本、スタンドベイ1本

  • レッドライントップパネルをアクセントにしたブラックペイントフレームを採用。
    １）ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
    ２）5インチベイにスクリューレス方式のクリップを採用。
    ワンタッチでドライブ類の固定が可能です。
    ３）拡張カード用の奥行を約31cm確保。ハイエンドのグラフィックボードの2枚挿しにも対応可能です。
    ４）フロント部にレッドLED搭載14cmファン、リア部に12cmファンをインストール済み。
    これ以外にユーザー任意でトップパネルに12/14cmファンを最大2個、サイドパネルに20cmファン1個もしくは12cmファン最大2個までの増設が可能です。
    ５）バックプレート固定方式のCPUクーラーの取付け/取外し
    に有利なCPUクーラーメンテナンスホールを実装。可能な限りの面積を確保する事であらゆるマザーボードに対応。
    ６）熱源の分散に有利な電源ボトムレイアウトを採用。（下部配置構造）
    また、電源ファンのエアフローによる埃の侵入を防止する着脱・水洗い可能な防塵フィルターを実装。対応電源の奥行は240mmまでとあらゆる電源に対応。
    ７）水冷チューブや各種ケーブルの配線を容易にする水冷チューブ配管用スルーホールを背面部に実装（2個）。

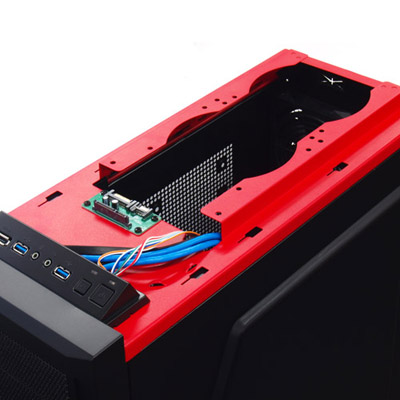

    ８）簡易水冷クーラーのラジエターの搭載に対応する取外し可能なトップカバーを採用。
    一般的な12cmファン搭載ラジエター1個の搭載が可能です。
    これにより、ケースリア部（出荷時搭載済の12cmファンを外して）・トップ部と合計2個までの水冷ラジエターの搭載に対応します。

  • RoHS対応の環境配慮型プロダクト
ダウンロード

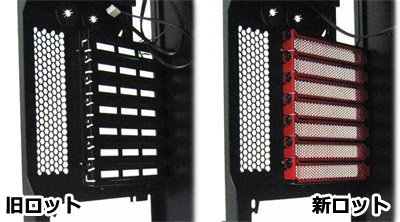

備考 ※仕様変更のお知らせ※
拡張スロット部分のパーツが変更されました。
初回ロットはブラックのスロットカバーでしたが、
以降のロットはレッドのメッシュタイプになります。
製品画像
付属品

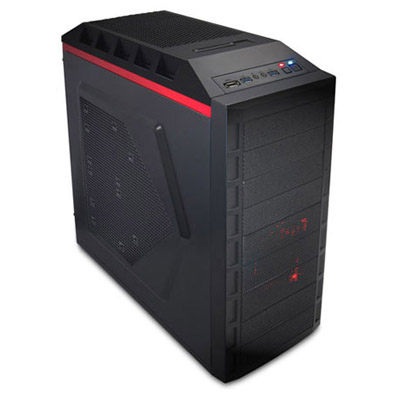

製品本体・・・全体

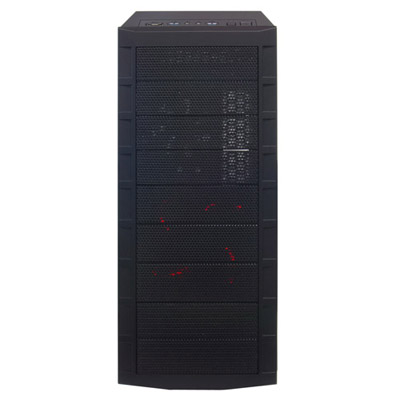

製品本体・・・正面

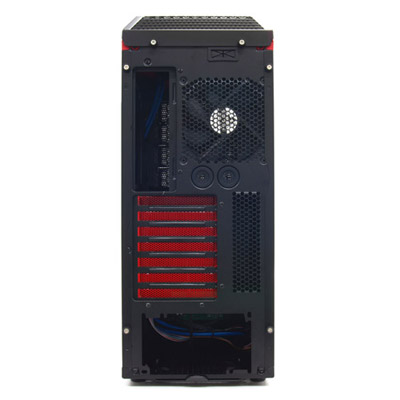

製品本体・・・背面

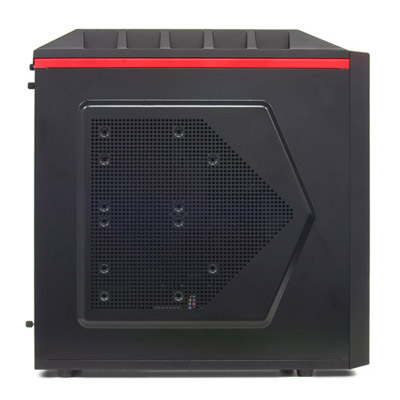

製品本体・・・側面

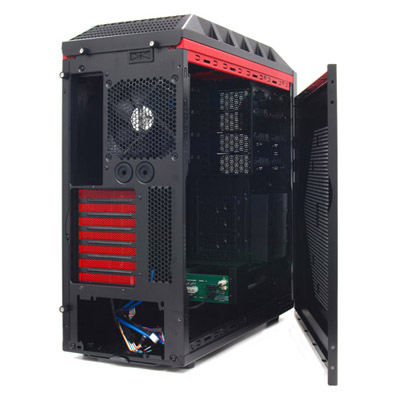

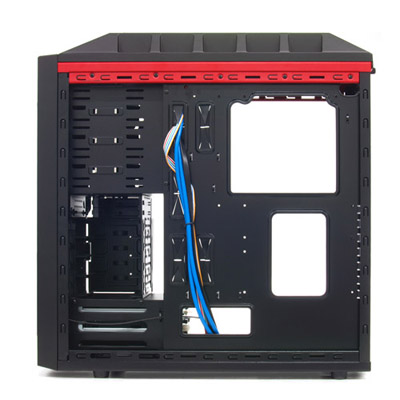

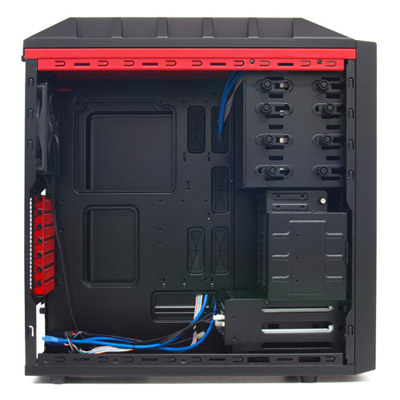

製品本体・・・内部


製品本体・・・内部


製品本体・・・内部

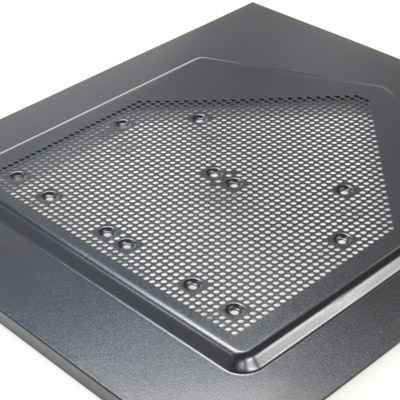

サイドパネル・・ファン2個取り付け可能（別途お求めください。）

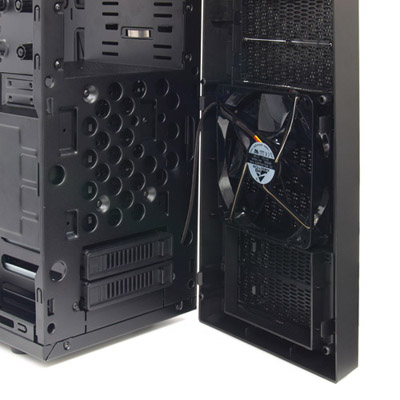

フロントファン・・・出荷時搭載済み

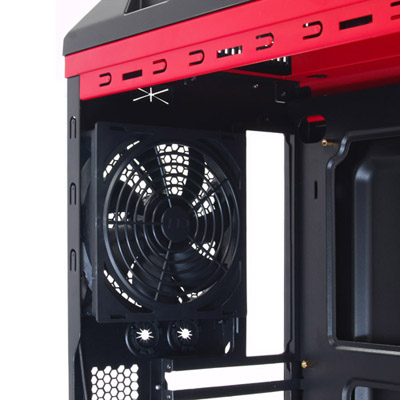

リアファン・・・出荷時搭載済み


トップファン・・・2個のファンの搭載が可能（ファンは別途お求めください。）

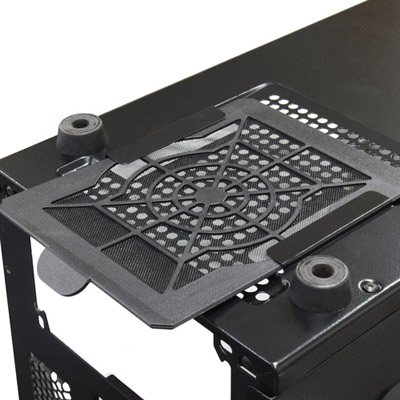

電源部のフィルター・・・取り外し可能でメンテナンスが行えます。

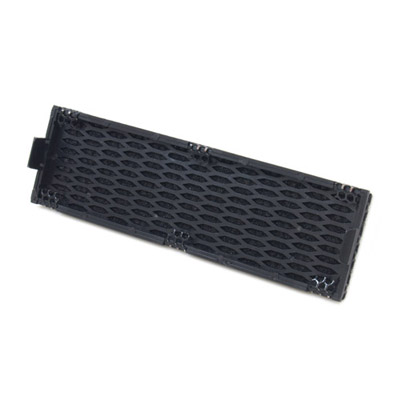

ベゼル部分・・・フィルターを内蔵。防塵対策のとれたフィルターになります。

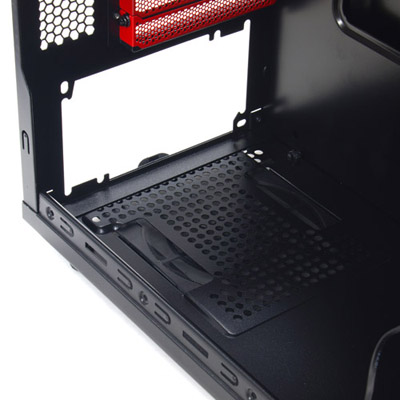

電源部・・・ボトムレイアウトなので、ケース底面に設置

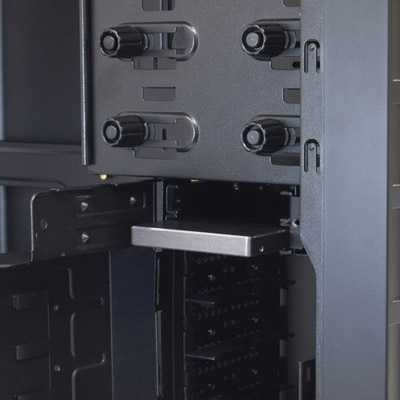

2.5インチシャドウベイ・・・専用として2個取り付け可能

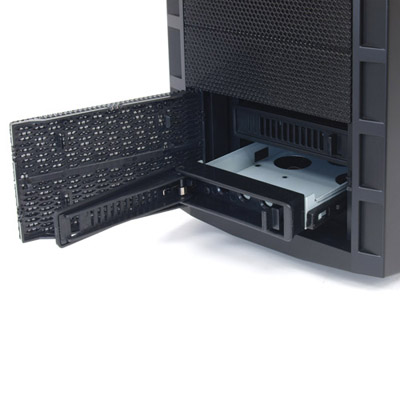

ホットスワップ対応の3.5ベイ・・・ワンタッチ着脱可能になっております。

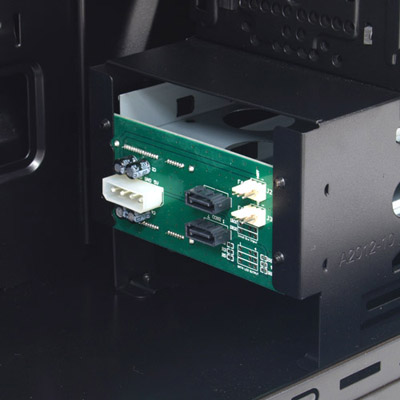

ホットスワップベイの接続用基盤

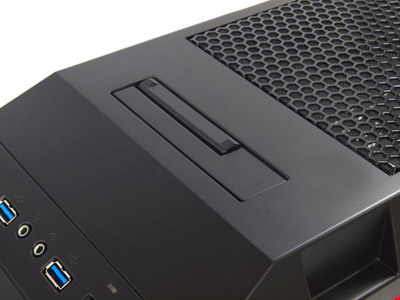

スタンドベイ・・・2.5/3.5の排他的使用方法になります。

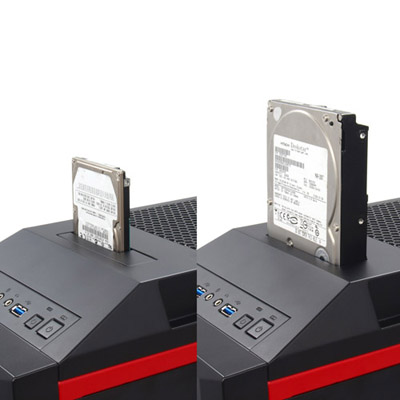

スタンドベイの搭載例

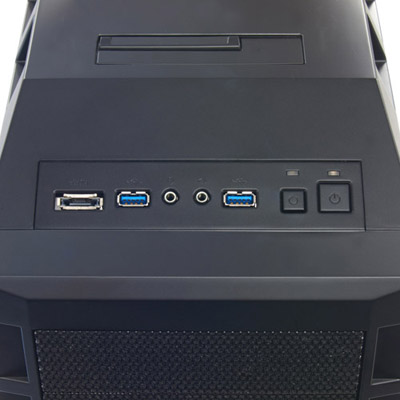

フロントI/O

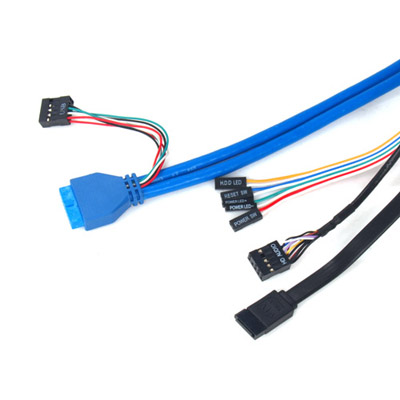

フロントI/Oのケーブル類
