AI-06BS
英国anideesブランド超静音仕様ATXミドルタワーケース、電源無し、ブラック
仕様概略
この製品は販売終了しました。
型番・JAN
AI-06BS JAN:4571225050454

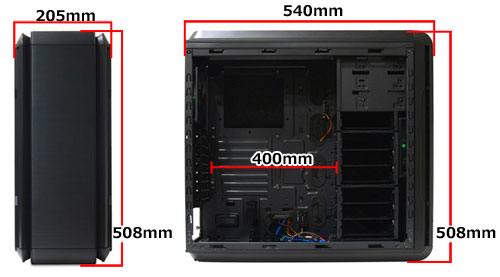

サイズ
・・・
図示
幅205×高さ508×奥行540mm
拡張カード用奥行き最大400mm
5インチベイ
3本
3.5インチベイ
1本(5インチベイと排他利用)
シャドウベイ7本
※2.5インチドライブの直接搭載に対応
搭載電源
別途ご用意下さい。
※奥行220mmまでのATX電源に対応
対応M/B
ATX、マイクロATX
各種I/O
USB3.0×2個、USB2.0×4個、
オーディオin/out各1個
搭載可能ファン
フロント 14/12cm×2個(出荷時14cmファン1個搭載済)
リア 12cm×1個(出荷時搭載済)
サイド 搭載不可
トップ 14/12cm×2個(別途ご用意下さい)
ボトム 14/12cm×1個(別途ご用意下さい)
搭載ファン仕様
フロント
140×140×25mm厚
1000rpm±10% / 24.3dBA / 44.3CFM
ファン用3ピン接続
リア
120×120×25mm厚
1200rpm±10% / 25.7dBA / 41.7CFM
ファン用3ピン接続
フレーム/重量
0.8mm SECC / 約11.0kg
付属品
図解入り簡易マニュアル、付属ファン用静音化ケーブル
パッケージ寸法・重量
585×610×290mm・12.6g
製品の特徴
英国anideesブランド発の超静音仕様ATXミドルタワーケース
モダンな美しさと超静音仕様を両立するパネルデザイン
ヘアライン加工済アルミプレートを貼りつけたオリジナル設計の
フロントパネル(前面パネル)とトップパネル(天面パネル)を採用。
ファン用通気口を排したサイドパネルとあわせて、
高い質感と遮音性を実現しました。
フロントドア・両サイドパネルの計3面に防音シートを貼付
高密度多孔質の特殊シートの採用により裏配線やCPUクーラー
との高さ方向での干渉を防ぐ薄さを実現しました。
静音仕様ファン搭載
フロントに14cmファン、リアに12cmファン1個を搭載。
定格回転数での運用の他、更なる静音運用を可能にする
「静音化ケーブル」を同梱。
運用例
フロント14cmファン=12Vもしくは7V(1000 / 583rpm)
リア12cmファン =12Vもしくは5V(1200 / 500rpm)
多彩なフロントI/O
USB3.0コネクタ2個およびUSB2.0コネクタ×4個、
AC97/HD AUDIO両対応のオーディオ、in/outコネクタを搭載。
※USB3.0は19ピンヘッダピンコネクタ仕様となります。
オールブラック塗装のフレームに数々のギミックを採用
1)ケーブル配線を綺麗にまとめられるワイヤリングホールを実装。
いわゆる“裏配線”に対応します。
2)ワンタッチで取り外し可能な機構を備えた5インチベイベゼルを採用。
同時に3.5インチサイズのみオープンに出来るよう
メタルメッシュ3.5インチベイベゼルが組み込まれております。

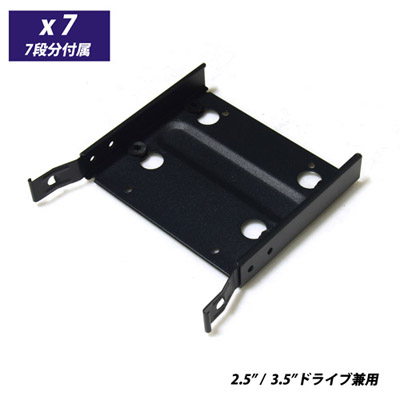

3)2.5インチドライブの直接搭載に対応する
3.5インチシャドウベイ用マウンタを採用。
3.5インチドライブはもちろん、SSDなど2.5インチドライブの搭載にも
対応します。
4)ファン接続基盤実装。
ケースファンの接続に対応する専用基板を実装。
ファン用3ピンコネクタの接続のみ対応します。
5)バックプレート固定方式のCPUクーラーの
取付け/取外しに便利なCPUクーラーメンテナンスホールを実装。
※マザーボードによってはCPUソケットの位置関係で開放部と
一致しない場合があります。
6)熱源の分散に有利な電源ボトムレイアウト(下部配置構造)を採用。
電源がネジ止めされるバックパネル部分に防振パッドを装着。
また電源の固定を補強するマジックテープも付属。
※奥行き220mmまでの電源に対応。
※電源は別途ご用意下さい。
7)水冷チューブや各種ケーブルの配線を容易にする
水冷チューブ配管用スルーホールを背面部に実装(3個)。
8)背面スロット(PCIスロット)8本+1本設置。
グラフィックカード3枚実装などに対応する背面スロット8本仕様。
また別にシステムファンなどの固定に対応する独立した
1本の背面スロットを配置。
RoHS対応の環境配慮型プロダクト
製品画像

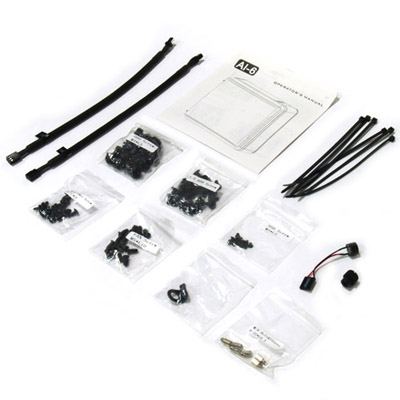

付属品

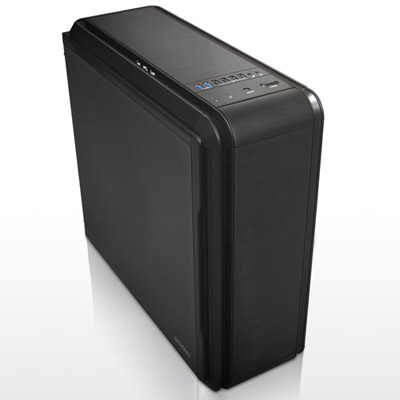

製品本体・・・全体

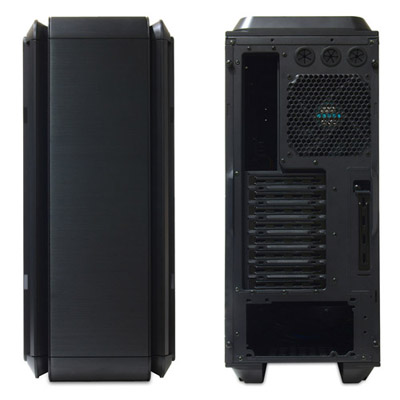

製品本体・・・正面と背面

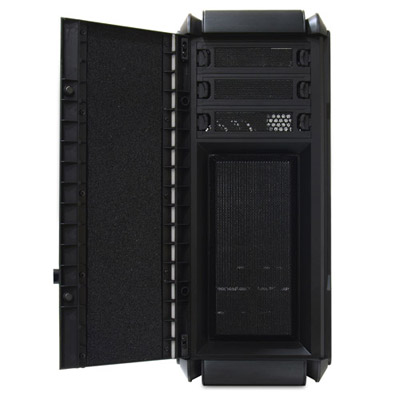

製品本体・・・正面、扉を開けた時

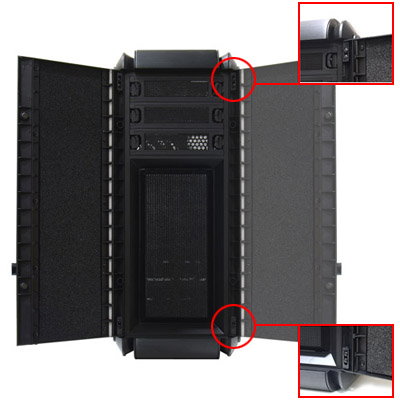

製品本体・・・扉を付け直すことで扉の開閉向きを変えることが可能です。

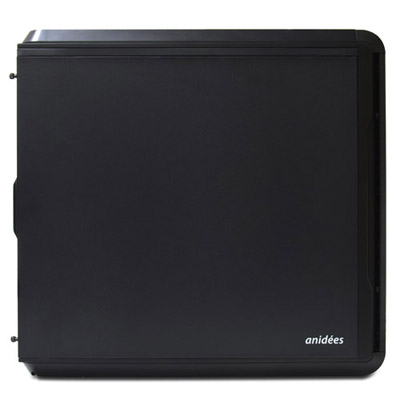

製品本体・・・側面

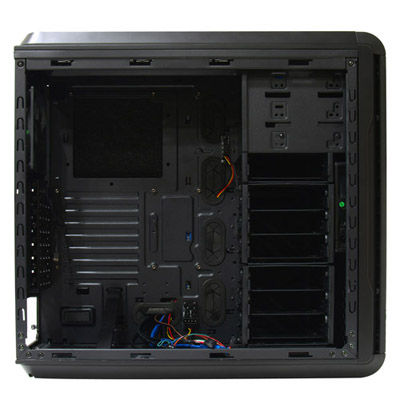

製品本体・・・内部

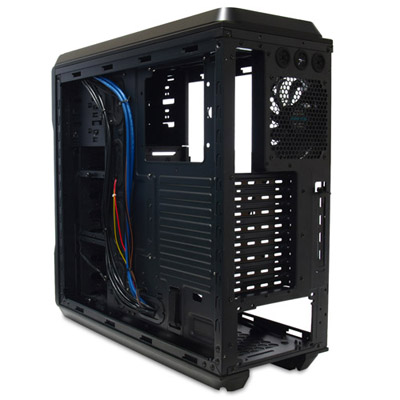

製品本体・・・内部

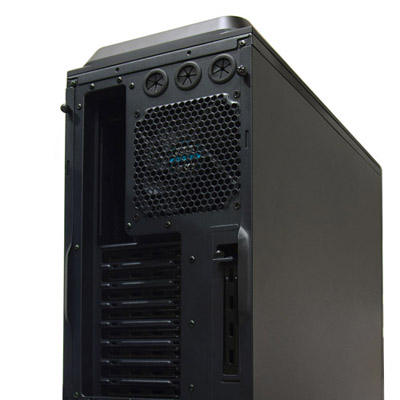

背面部

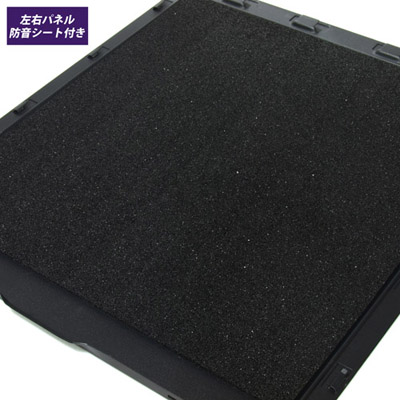

サイドパネル・・・防音シート付

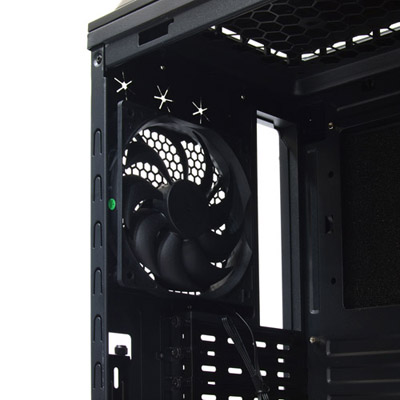

リアファン部分・・・12cmファン搭載済み

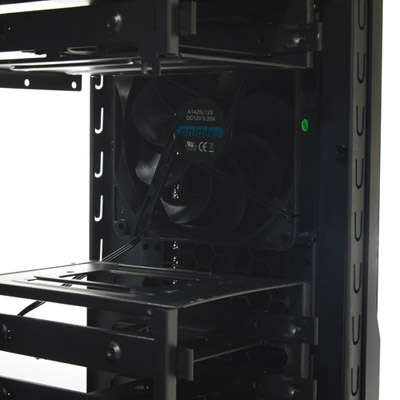

フロントファン部分・・・14cmファン搭載済み

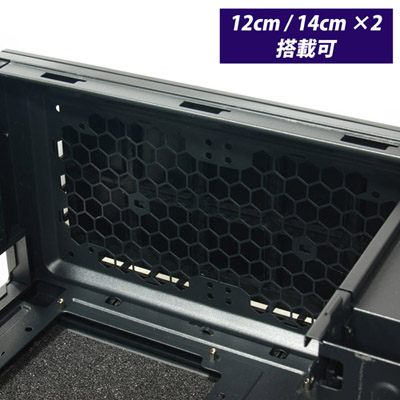

天板部分・・・ファンは別途お求めください。

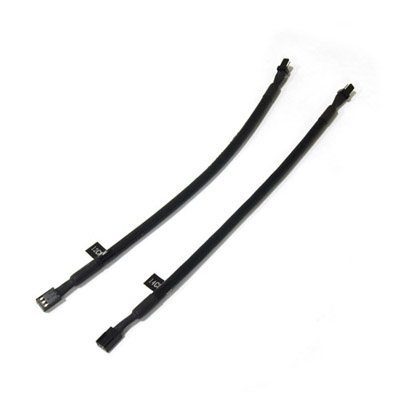

低電圧ケーブル・・・接続することでファンの回転数を落とすことができます。

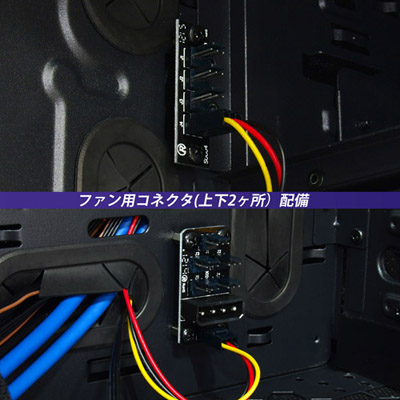

ファン用3ピンコネクタ・・・ケーブル長で届かない部分への配慮として増設3ピンコネクタ基板を搭載。

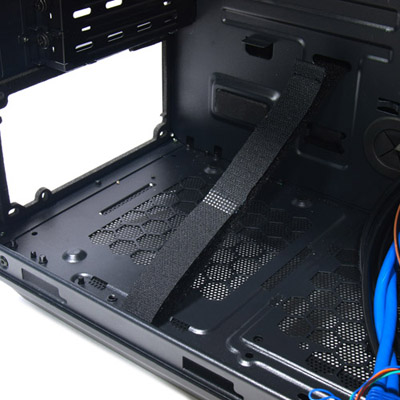

電源部分・・・電源固定用のストラップ付

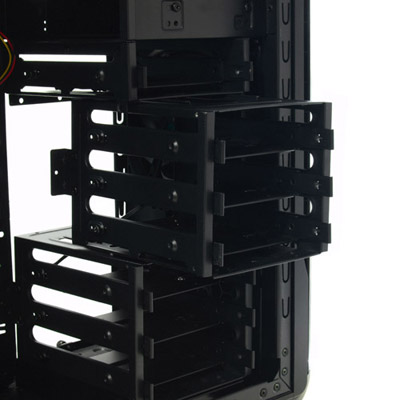

3.5シャドウベイ・・・トレイ式で取り外し可能なケージ
3.5インチベイ用トレイ

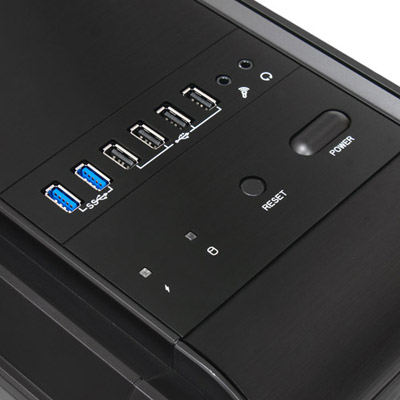

フロントI/O部分・・・青のコネクタはUSB3.0、黒のコネクタはUSB2.0になります。

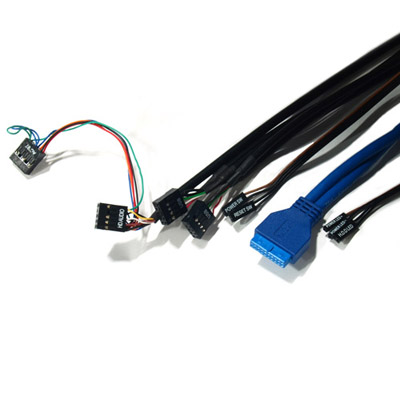

フロントI/Oのケーブル
